Instalazio industrialetan sistema hidraulikoekin lan egiten duzunean, norabide-kontrol-balbula funtsean zure fluido potentziarako trafiko kontrolatzailea da. Bosch Rexroth 4WE 10 J Norabide Kontrol Balbula mundu osoko fabriketan produkzio-lerroak isil-isilik mantentzen dituen lan-zaldi horietako bat da. Balbula zehatz honek hamarkada luzeak daramatza, eta arrazoi on bat dago ingeniariek beren proiektuetarako zehazten jarraitzeko.
Zer egiten du 4WE 10 J Norabide Kontrol Balbula desberdina

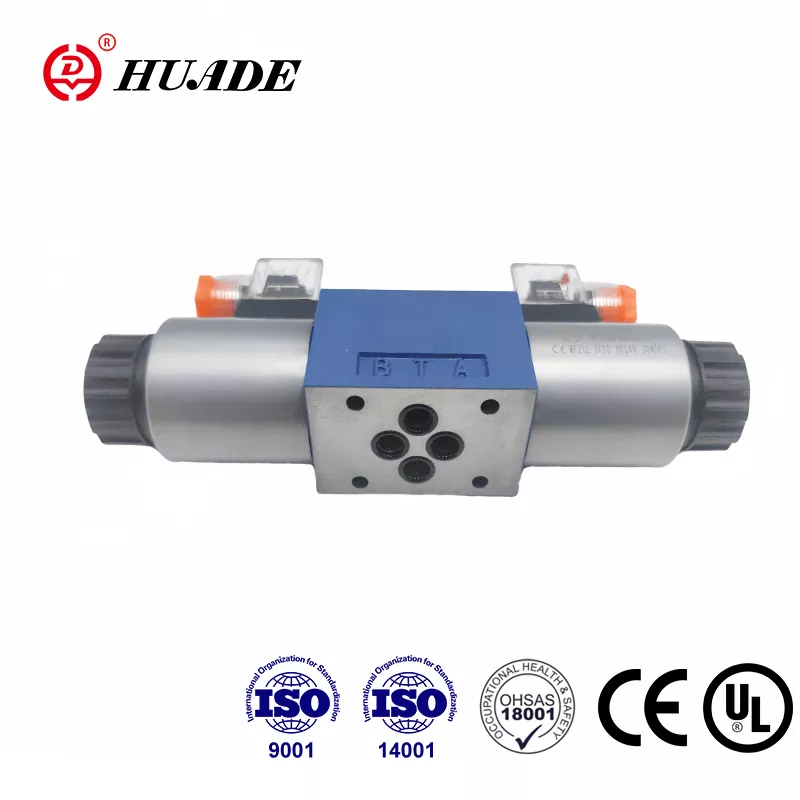

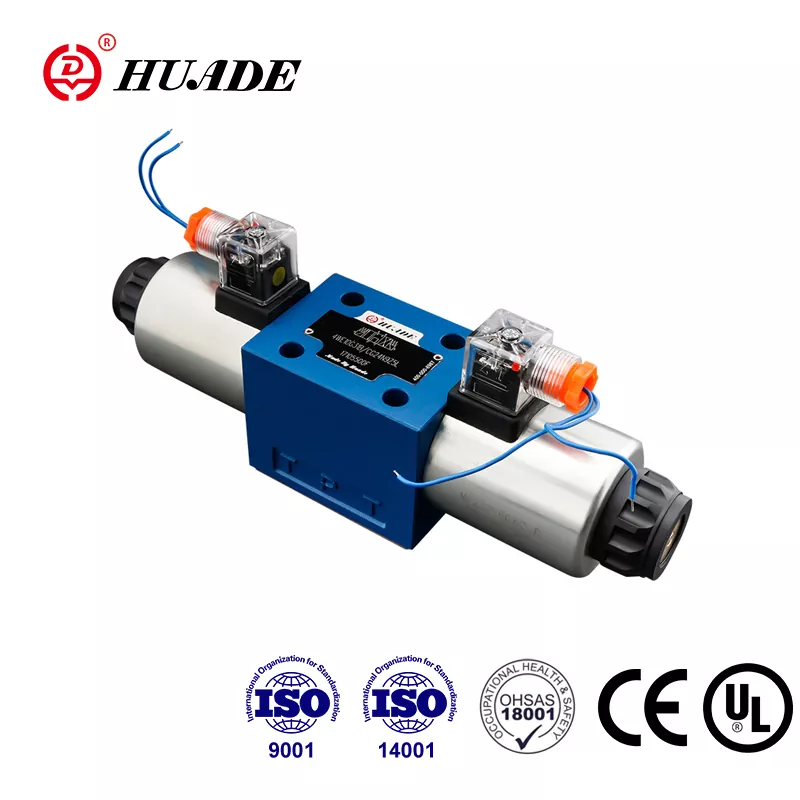

Rexroth 4WE 10 J solenoide bidezko norabide-balbula deitzen dioguna da. Pentsa ezazu olio hidraulikoa behar duen tokira zuzentzen duen elektrikoki kontrolatutako etengailu gisa. "4WE" zatiak lau ataka nagusi dituela esaten digu eta elektrikoki funtzionatzen duela. "10"-k NG10 tamaina dela adierazten du, CETOP 5 muntaketa estandarrarekin bat datorrena. Bukaeran dagoen "J" hori oso garrantzitsua da, balbulak erdiko posizioan eserita dagoenean nola jokatzen duen definitzen duelako.
Balbula hau bereizten duena presio eta fluxu larriak kudeatzeko gaitasuna da. 350 bar-eko gehienezko lan-presioaz ari gara, hau da, hazbete karratuko 5.000 kilo inguru. DC tentsioko bertsioek 160 litro minutuko bultza ditzakete, AC bertsioek, berriz, 120 litro minutuko. Zenbaki horiek garrantzitsuak dira karga astunak mugitzen edo zilindro handiak erabiltzen saiatzen ari zarenean.
J-Pattern Zentroaren Posizioak nola funtzionatzen duen
J spool konfigurazioa da ziurrenik norabide-kontrol balbula honen ezaugarri bereizgarriena. Balbula bere erdiko posizioan esertzen denean bi solenoideak itzalita daudenean, ataka nagusi guztiak blokeatzen dira. Ponparen ataka (P), laneko biak (A eta B) eta tankearen itzulera (T) guztiz isolatuta daude elkarrengandik.
Blokeatutako zentroaren diseinu honek helburu zehatz bat du. Karga astunari eusten dion zilindro hidrauliko bat duzunean, ez duzu nahi karga hori modu aktiboan kontrolatzen ez duzun bitartean. 4WE 10 J-k dena bere lekuan blokeatuta mantentzen du. Ponpak ez du olioa inora bidaltzen, eta zilindroak ezin du ontzira itzuli. Horri esker, bereziki erabilgarria da injekzio-moldeatzeko makinak bezalako aplikazioetan, non moldaketa-zikloaren fase desberdinetan posizio zehatza eduki behar duzun.
Solenoideetako bat dinamizatzen duzunean, bobina mugitzen da ponpa laneko ataka batera konektatzeko, beste laneko ataka deposituari irekitzen den bitartean. Piztu beste solenoidea, eta konexioak alderantziz. Hidraulika sinplea da, baina blokeatutako zentroak beste bobina eredu batzuek ematen ez duten euste-gaitasun estatiko hori ematen dizu.
Axola duten xehetasun teknikoak
4WE 10 J-ek ISO 4401-05-04-0-05 estandarra jarraitzen du muntatzeko interfazeagatik. Normalizazio honek esan nahi du fabrikatzaile ezberdinetako beste NG10 balbula batzuekin trukatu dezakezula behar izanez gero, nahiz eta egiaztatzeko xehetasunak beti egon. Muntaketak lau M6 x 50 torloju erabiltzen ditu 15 Newton-metrotan parekatuta. Banakako plaka bat beharko duzu, Rexroth-ek G 66/01 bezalako zerbait bezala izendatzen duena.
Solenoideak Rexroth-ek "pin bustia" diseinua deitzen du. Bobina elektrikoa olio hidraulikoaren eraginpean dagoen karkasa batean dago, eta horrek hozten laguntzen du eta zarata murrizten du solenoide lehorrekin alderatuta. Bobina hauek kendu eta 90 graduko bira egin daitezke balbula osoa desmuntatu gabe, eta hori komenigarria da espazioan estu zaudenean edo konexio elektrikoak berbideratu behar dituzunean. Ohiko tentsio aukerak 24 VDC eta 120 VAC dira, nahiz eta beste tentsio batzuk eskuragarri dauden.
Erantzun-denborak errespetagarriak dira norabide-kontrol-balbula mota honetarako. Potentzia aplikatzen duzunean, bobina 45 eta 70 milisegundo gutxi gorabehera mugitzen da. Potentzia mozten duzunean, malgukiak 35 eta 45 milisegundotan itzultzen du. Hauek ez dira serbo balbula abiadurak, baina egokiak dira makineria industrial gehienetarako.
Non aurkituko duzu balbula hau funtzionatzen
4WE 10 J ekipamendu industrial askotan agertzen da. Makina-erreminta astunek lan-mahaiak eta ardatzak kontrolatzeko erabiltzen dute. Prentsa hidraulikoak bertan oinarritzen dira zilindroen kontrol zehatza lortzeko. Injekzio-makinak aplikazio ohikoenetako bat dira ziurrenik, batez ere moldea estutzeko zirkuituetan, non tintze-indarrari eutsi behar dion inolako noraezarik gabe.
Injekzio-moldaketa konfigurazio tipiko batean, norabide-kontrol-balbulak moldearen irekiera eta itxiera kudeatzen ditu. Injekzioan, J-ereduaren erdiko posizioak olio hidraulikoa blokeatzen du estutze-zilindroan, presioa etengabe mantenduz ponpak beste lan batzuk egin ditzakeen arren. Honek flash-a (moldetik nahi ez den plastikoa isurtzea) saihesten du eta piezaren kalitate koherentea bermatzen du. Moldea irekitzeko garaia denean, solenoide batek su egiten du eta balbula mugitzen da, olioa zuzentzen duen atxikitzeko mekanismoa atzera egiteko.
Balbula ekipo mugikorretan, eraikuntza-makinetan eta materialak manipulatzeko sistemetan ere agertzen da. Norabide-kontrola behar duzun edozein tokitan eusteko gaitasun onarekin eta arrazoizko emari-tasa batekin, 4WE 10 J kontuan hartzea merezi du.
Agindu Kodea ulertzea
Rexroth-ek kodetze sistema sistematiko bat erabiltzen du norabide-kontroleko balbuletarako, eta ulertzeak behar duzuna lortzen laguntzen dizu. Modelo oso-zenbaki tipiko batek 4WE 10 J3X/CG24N9K4 itxura izan dezake, Rexroth-en R900589988 pieza-zenbakiarekin.
Hori hautsi: "4"-k lau ataka nagusi berresten ditu. "GU" esan nahi du elektrikoki funtzionatzen duen norabide-balbula bat dela. "10" NG10 tamainaren balorazioa da. "J"-k bobina-eredua blokeatuta dagoen zentroarekin identifikatzen du. "3X" edo "5X" seriea adierazten du, 5X egungo ekoizpen seriea izanik. Barraren ondorengo letrak eta zenbakiek solenoidearen tentsioa (G24 24 VDC esan nahi du), zigiluaren materiala eta hainbat aukera zehazten dituzte.
Atzizkian "V" bat ikusten baduzu, horrek NBR zigiluen ordez FKM zigiluak adierazten ditu. FKM nahi zenuke fosfato ester fluidoak erabiltzen ari bazara edo tenperatura altuagoetan funtzionatzen baduzu. NBR zigilu estandarrak ondo funtzionatzen du olio hidrauliko mineralekin, industria-tenperatura-tarte normaletan.
Fluido-eskakizunak eta iragazketa
4WE 10 J mineraletan oinarritutako olio hidraulikoetarako diseinatuta dago batez ere, nahiz eta fosfato-esterrak zigilatzeko material egokiarekin maneia ditzakeen. Biskositate-tartea nahiko zabala da, segundoko 2,8 eta 380 milimetro koadro inguru, eta funtzionamendu-biskositate nominala 37 ingurukoa da 55 gradu Celsius-tan. Funtzionamendu-tenperaturak minus 20 eta gehi 50 gradu Celsius artean egon behar du ingurune ingurunerako.
Hemen hasten dira mantentze-lanetako buruhauste asko: garbitasun likidoa. Norabidezko kontrol-balbula baten barruko tarteak mikratan neurtzen dira. Hiru eta hamahiru mikra arteko hutsuneez ari gara eremu kritikoetan. Giza ile batek 70 mikra ingurukoa da konparaziorako. Kutsadura olio hidraulikoa sartzen uzten baduzu, partikulak ziri-ziri egon daitezke eta bobina itsatsita eragin dezakete.
Rexroth-ek 10 mikratan edo hobean filtratzea gomendatzen du. Hori ez da baztertu behar duzun iradokizuna. Bobina itsatsita batek zure balbula ez dela mugituko esan nahi du, edo okerrago, litekeena da mugitzea eta ez itzultzea. Batez ere AC solenoideekin, itsatsitako bobina batek bobina erretzea ekar dezake, solenoidea etengabeko betebeharretarako diseinatuta dagoelako, ez etengabeko eusterako. NAS 1638 Class 9 garbitasun estandarrak bezalako zerbait jarraituz atsekabea aurreztuko duzu.
Ohiko arazoak eta arazoak konpontzea
4WE 10 J-ren arazo gehienak hiru eremutan daude: kutsadura, akats elektrikoak edo kalte mekanikoak. Berri ona da Rexroth-ek balbula horietan eskuz gainditzeko aukera ematen duela, eta horrek diagnostiko tresna bat ematen dizu.
Zure norabide-kontrol-balbula ez bada aldatzen solenoidea dinamizatzean, saiatu eskuz gainditzen lehenik. Bultza gainditzeko pina eta ikusi balbula mekanikoki mugitzen den. Eskuz aldatzen bada baina ez elektrikoki, arazo elektriko bat ikusten ari zara. Egiaztatu zure tentsioa solenoide konektorean, egiaztatu zure kableatuak eta probatu bobinaren erresistentzia. Balbula eskuz ere mugitzen ez bada, bobina itsatsita dago, normalean kutsaduragatik.
Kutsadura-arazoak hainbat modutan iragartzen dira. Batzuetan balbula desplazatzen da baina ez da behar bezala itzultzen zentrora. Beste batzuetan, poliki-poliki alda daiteke edo batere ez. Barne-ihesak beste sintoma bat da, non presioa galtzen duzun edo zilindroa noraezean ikusten duzun balbula ustez blokeatutako erdiko posizioan egonda ere. Arazo hauek normalean esan nahi dute kutsadurak bobina edo balbula gorputza markatu duela, ihes-bideak sortuz.
Arazo elektrikoak errazak izan ohi dira. Tentsiorik ez izateak esan nahi du zure kableatuak eta kontrol sistemak egiaztatu. Tentsio edo polaritate okerrak (DC solenoideetarako) balbula balbula fidagarri ez mugitzea esan nahi du. Lehertutako bobinak zirkuitu ireki gisa edo oso erresistentzia baxu gisa agertzen dira. Bobina ordezkatzea nahikoa erraza da, balbula gorputzetik haria besterik ez baitute ateratzen.
Kalte mekanikoak ez dira hain ohikoak baina gerta daitezke. Itzultzeko malgukiak hautsitako bobina zentratzea eragotziko du. Kaltetutako solenoide-pinek ez dute bobina behar bezala bultzatuko. Hauek normalean balbula ordezkatzea edo berreraikitzea eskatzen dute konponketa sinpleak baino.
Instalazioari buruzko gogoetak
4WE 10 J behar bezala muntatzea muntatzeko gainazal garbi eta lau batekin hasten da. Balbulak azpiplaka edo manifold batera lotzen ditu lehen aipatu ditugun lau M6 torloju horiek erabiliz. Gainazalaren lautasunak garrantzi handia du ataka bakoitza ixten duten O-eraztunek uniformeki konprimitu behar dutelako. Edozein deformazio edo hondakinek ihes-bideak sor ditzake.
Lotu muntatzeko torloju horiek 15 Newton-metrotan, ez gehiago, ez gutxiago. Gutxiegi eta kanpoko isuriak sor ditzakezu. Gehiegi eta balbula gorputza desitxuratzeko arriskua duzu, eta horrek bobina lotzea eragin dezake. Erabili torque-giltza bat, ez asmatzea.
Konexio elektrikoek ere arreta behar dute. Ziurtatu tentsio-terminal egokietara konektatzen ari zarela. Balbulak normalean borne-zerrenda edo konektore bat izaten du solenoide bakoitzeko, gehi lurrerako konexioa. Lur-konexio hori derrigorrezkoa da segurtasunerako eta zure kontrol-sistemako zarata elektrikoa ere murriztu dezake.
Norabidezko kontrol-balbula solenoideak gora begira jarrita egon behar da posible denean. Horrek konexio elektrikoetan hezetasuna pilatzea saihesten du. Bestela muntatu behar baduzu, kontuan hartu botak edo estalkiak gehitzea terminal elektrikoak babesteko.
Alternatibak alderatuz
4WE 10 J ez da NG10 norabideko kontrol balbula bakarra eskuragarri. Parkerrek D3W seriea egiten du, eta antzeko zehaztapenak eskaintzen ditu. Eaton Vickersek DG4V-5 seriea du. HYDAC-ek aplikazio askotan ordezka ditzaketen NG10 balbulak ekoizten ditu. Beraz, zergatik aukeratu dezakezu oraindik Rexroth?
Fluxu-ahalmena faktore bat da. 4WE 10 J-ren 160 litro minutuko DC bertsioetan lehiakide batzuk baztertzen ditu. Erantzun denbora lehiakorra da 45 eta 70 milisegundotan dinamizatzeko. Pin hezeko solenoidearen diseinuak bobina aldagarri eta birakariekin mantentze-lanaren abantaila praktikoak eskaintzen ditu. Rexroth-ek 4WE 10 seriearen barruan bobina-eredu eta aukera ugari eskaintzen ditu, zure behar zehatzak asetzeko malgutasun gehiago emanez.
Prezioari dagokionez, balbula hauek pilotaleku berean daude. 950 eta 1.050 dolar AEBetako edozein tokitan ordain ditzakezu konfigurazio arrunt baterako. Prezio horrek industria-mailako kalitatea eta sakeak estuak eta errendimendu fidagarriak mantentzeko ingeniaritza islatzen ditu.
Benetako bereizketa askotan zure sisteman erabiltzen ari zarenari dagokio. Zure ekipamendua dagoeneko Rexroth osagaien inguruan eraikita badago, 4WE 10 J-arekin atxikitzeak koherentzia mantentzen du piezen inbentarioan eta teknikarien ezagutzan. Parker edo Eaton sistemekin lan egiten ari bazara, baliteke haien baliokideak arinago integratzea.
Sorkuntza eta erabilgarritasuna
4WE 10 J aurkitzea, oro har, erraza da. R900589988 (24 VDC bertsioa) bezalako konfigurazio arruntak normalean salgai daude industria-banatzaileetan. Rexroth-ek lineako denda ofizial bat du, non zuzenean eros dezakezun. Alibaba bezalako hornikuntza industrialeko plataformek benetako Rexroth balbulak eta alternatiba bateragarriak eskaintzen dituzte, benetan lortzen ari zarena egiaztatu behar duzun arren.
Epeak aldatu egiten dira konfigurazioaren arabera. Baliteke stock-elementuak egun gutxiren buruan bidaltzea. Ezohiko aukerak dituzten eskaera bereziek zenbait aste iraun ditzakete. Ekipamendu kritikoa mantentzen ari bazara, ordezko balbula bat eskura edukitzeak zentzuzkoa du, gutxieneko denborarekin alderatuta, kostu nahiko baxua dela eta.
Kontuan izan 3X bezalako serie zaharragoak eten egin direla. 3X serieko balbula bat ordezkatzen ari bazara, 5X seriera egunera dezakezu, hau da, egungo ekoizpen bertsioa. Muntatzeko interfazea eta oinarrizko funtzionamendua berdinak izaten jarraitzen dute, nahiz eta desberdintasun txikiak egon daitezkeen aukeretan edo errendimenduaren zehaztapenetan.
Iraunkorra eginez
Norabide-kontrol-balbularen bizitza maximoa lortzea funtsezko praktika batzuetara datza. Lehena eta garrantzitsuena: fluido hidraulikoa garbi mantentzea. Lehen aipatu dugun 10 mikrometroko filtrazio hori ez da aukerakoa zerbitzu fidagarria nahi baduzu. Aldatu iragazkiak aldizka eta ikusi presioaren jaitsiera iragazkien elementuan.
Bigarrenik, egiaztatu J spool eredua zure aplikazioarekin bat datorrela. Deskarga-balbularik gabeko desplazamendu-ponpa finko bat erabiltzen ari bazara, blokeatutako zentroak arazoak sor ditzake. Ponpak blokeatutako ataken aurka irtengo da, beroa sortuz eta energia xahutuz. J bobina batek deskargatzeko gaitasun bereizia duten desplazamendu aldakorreko ponpekin edo sistemarekin funtzionatzen du.
Hirugarrenik, erabili eskuzko baliogabetzea diagnostikoetan, ez funtzionamendu metodo arrunt gisa. Gainbatze-pin horiek arazoak konpontzeko eta mantentze-lanetarako daude, ez eguneroko produkzio-erabilerarako. Anulaketa behin eta berriz mailukatzeak mekanismoa kaltetu dezake denboran zehar.
Laugarrenik, arreta jarri zure sistemaren funtzionamendu-presioari eta emariari. 4WE 10 J-ak 350 bar eta 160 litro minutuko maneiatzen dituenak ez du esan nahi muga horietan etengabe exekutatu behar duzunik. Errendimendu-esparruaren erdian funtzionatzeak muturretan baino gehiago balio-bizitza luzatuko du.
Azkenik, hutsegite bat duzunean, ez bota solenoide bobina berri bat zergatik huts egin duen ikertu gabe. Bobinak ez dira normalean huts egiten. Huts egiten dute bobina itsatsita dagoelako eta bobina gehiegi berotzen delako edo zure kontrol-sistemako arazo elektrikoengatik. Konpondu arrazoia, ez sintoma bakarrik.
Beheko lerroa
Rexroth 4WE 10 J norabide-kontroleko balbulak industria hidraulikoaren bilakaera adierazten du. Ez da dotorea edo goi-teknologiakoa gaur egungo estandarren arabera, baina modu fidagarrian egiten du bere lana behar bezala aplikatu eta mantentzen denean. Erdigunea blokeatuta dagoen J bobina ereduak kargari eusten diozu. NG10 tamainak fluxu eta presio handiak maneiatzen ditu. Pin hezearen solenoidearen diseinuak errendimendua orekatzen du mantentze-lanetarako sarbide praktikoarekin.
Euste-gaitasunarekin norabide-kontrola behar duen sistema hidrauliko berri bat diseinatzen ari bazara edo lehendik dagoen ekipoetan gastatutako balbula bat ordezkatzen ari bazara, 4WE 10 J-k kontuan hartu behar du. Ziurtatu serie egokia zehazten ari zarela (5X uneko ekoizpenerako), solenoidearen tentsio zuzena eta zure fluidorako zigilatzeko material egokia. Erreparatu iragazketari lehen egunetik eta urteetako zerbitzu fidagarria lortuko duzu balbula hauetatik.
Zure norabide-kontrol-balbulak nola funtzionatzen duen eta osasuntsu egoteko zer behar duen ulertzea ez da zaila. Garrantzitsuak diren xehetasunei arreta jartzea besterik ez da behar: fluido garbia, tentsio egokia, aplikazio zuzena eta ohiko mantentze-lanak. Egin ondo, eta 4WE 10 J-k zure hidraulikoa joan behar duen tokira joango da, bertara joan behar dutenean.
