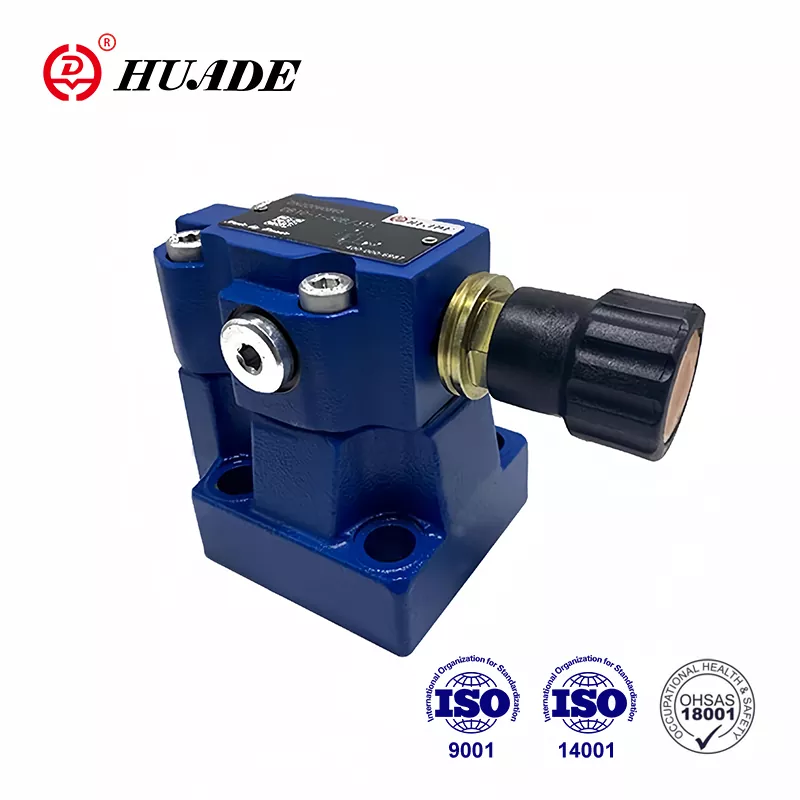

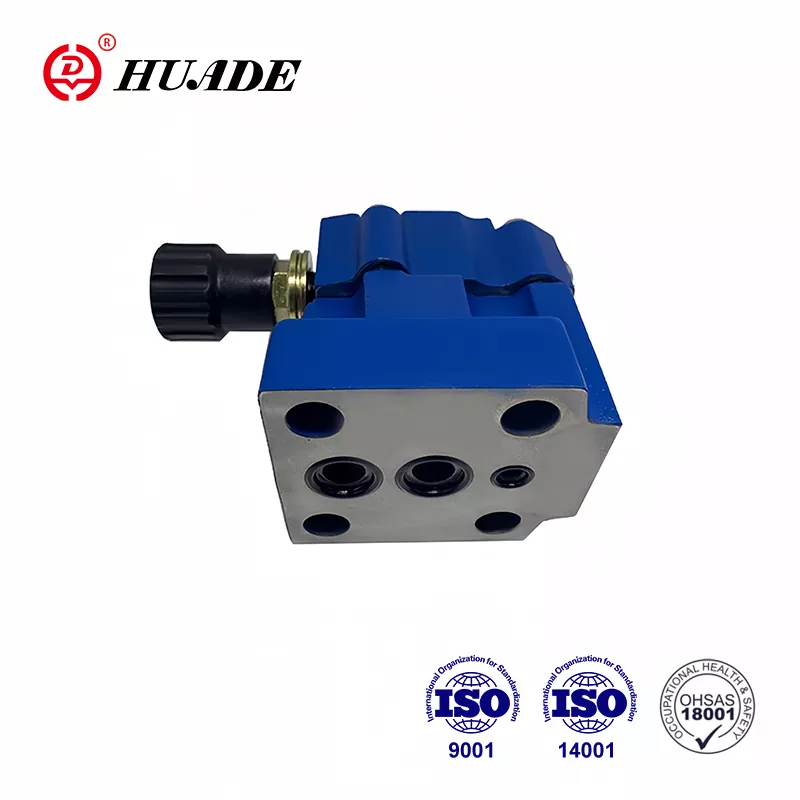

Presio erliebearen balbula db 20

Antzeko produktuekin alderatuta, Huade® presioaren erliebe balbulak teknologian aurreratuagoak dira eta iraunkorragoak arlo honetan. DB 20 balbula mota Rexroth-ek eskainitako DB 20 ordezkatu dezake. Fabrikak konpromisoa hartu du bezeroei kalitate handiko eta egonkortasun hidraulikoko balbulak hornitzeko. Mundu osoko 750 ekoizpen ekipamendu aurreratu baino gehiago sartu ditu. Fabrika ISO9001, ISO14001 eta Oh SAS18001 gainditu da. Huade® balbula hidraulikoak nahiko merkeak dira mundu osoko marketekin alderatuta. Kalitate handiko eta prezio baxua dela eta, Huadeko hidraulikoak bezero asko erakarri ditu etxean eta atzerrian eta kontsumitzaileen aitorpen zabala irabazi du.

Presioaren erliebearen balbula db 20 produktuaren parametroa

Produktuen funtzioa eta presioaren erliebearen balbula db 20

Ezaugarriak:

▶ Subplate Muntatzea

▶ Porting Pattern Din 24 340, E Forma E, ISO 6264 eta Cetop - RP 121h

▶ Hodien konexioa

▶ Konexioa txertatu

▶ Hiru doikuntza elementu:

. Botoi birakaria

. Hex. Buruzko torlojua babes-txanoarekin

. Eskala birakari birakaria

▶ Solenoideak deskargatutako deskarga integratu norabideko spool-balbularen bidez

Presioen erliebearen funtzioa, atala eta sinboloak DB 20

Jeneral

DB presioaren balbulak motak funtzionatutako presio erliebe-balbulak dira.

Kontrol-presioa mugatzeko erabiltzen dira.

Presio erliebearen balbulak (DB) batez ere balbula nagusiak (1) osatzen dute, spool maindire maindire (3) eta pilotu-balbula (2) presio doitzeko elementuarekin.

Presio erliebearen balbula mota db

Portuan presente dagoen presioa spool nagusian (3) jarduten du. Aldi berean, presioa aplikatzen da kontrol-lerroen (6) eta (7), orifikoekin (4) eta (5) eta (5), udaberrian kargatutako spool nagusiaren (3) eta baloia (8) kontrol-balbularen (2). Portuko presioak udaberrian (9) ezarritako balbula gainditzen badu, baloia (8) udaberriaren aurka irekitzen da (9).

Honetarako seinalea kontrol-lerroen bidez (10) eta (6) portutik dator. Udaberriko karga kargatutako presio fluidoa, spool nagusiaren (3) kontrol-lerroaren bidez (7), orifikoa udaberriko ganbera (12) eta baloia (8) udaberriko ganbaran (12). Db motako ... 50b / ... barrutik fluxua da kontrol-lerroaren bidez (13) depositua edo DB..50 motako / .. Y..., kontrol-lerroaren bidez (14). Originalak direla eta (4) eta (5) presio jaitsiera bat gertatzen da spool nagusian (3), A portutik B Port B-tik konexioa irekita dago. Orain presio fluidoak A portutik portutik igarotzen da, ezarritako eragiketa presioa mantentzen duen bitartean.

Presioaren erliebe-balbula deskargatu edo aldatu egin daiteke "X" porturen bidez (15) portutik (15).

DBren egitura ... 50b

DBren sinboloa ... 50b

Oharpen

1. Likidoa iragazi behar da. Gutxieneko iragazkiaren finitatea 20 ㎛ da.

2. Depositua zigilatu behar da eta aire iragazkia aire sarreran instalatu behar da.

3.Productsik gabe, fabrika uztean, behar izanez gero, eskatu bereziki agindu.

4.VALVE Finkatzeko torlojuak intentsitate handiko maila izan behar du (10.9 klasea). Mesedez, hautatu eta erabili, lagin-liburuan zerrendatutako parametroaren arabera.

5. Balbularekin loturiko gainazalaren zakarra behar da gainazal zakarra 0,8 da.

6. Piezaren gainazal akabera 0,01 / 100mm-ra behar da.
