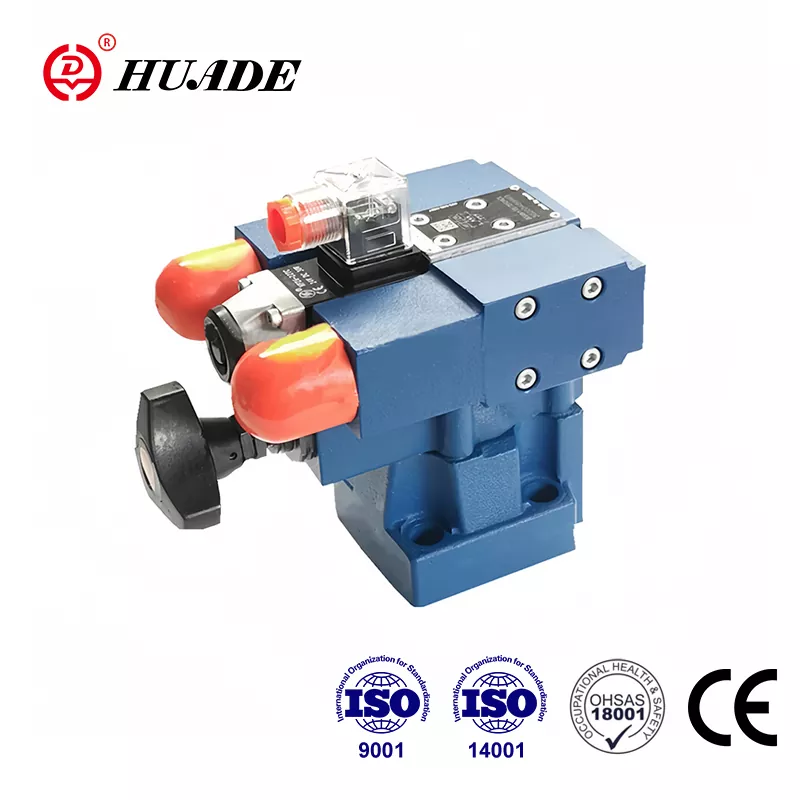

Huade Hydraulic-ek arreta gehiago jartzen dio bere produktuen praktikotasunari. Presioa arintzeko balbula DB3U lehiakorrak dira kalitate oneko eta prezio baxuagoko produktu ezagunekin. Huade Hydraulic-ek Rexroth-en puntako teknologia aurkeztu du Rexroth-ekin epe luzeko bi lankidetza direla eta. Txinako industria hidraulikoko marka liderra den heinean, Huade® presioa arintzeko balbulek merkatuaren aitorpen zabala eta erabiltzailearen konfiantza irabazten dituzte. Enpresaren adar guztiek ISO9001, ISO14001 eta OH SAS18001 gainditu dituzte. Huade® produktu nagusiek CCS (China Classification Society) ziurtagiria jaso dute eta itsas industrian oso erabiliak dira.
|
Tamaina |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Emaria (L/min) |
Haridun konexioa |
100 |
200 |
400 |
600 |
||
|
Azpiplaka muntatzea |
- |
200 |
- |
400 |
- |
600 |
|
|
Presio operatiboa (MPa) |
A,B,X atakak.31,5 arte |
||||||
|
Atzeko presioa (Y ataka) (MPa) |
31,5 arte |
||||||
|
Min. Ezarpen-presioa (MPa) |
ikusi funtzionamendu-kurbak |
||||||
|
Max. Ezarpen-presioa (MPa) |
10 edo 31,5 arte |
||||||
|
Presiozko fluidoa |
Olio minerala (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
||||||
|
Biskositate-tartea (mm²/s) |
10etik 800era |
||||||
|
Tenperatura tartea (℃) |
-30etik +80era |
||||||
|
Norabide-balbularen tamaina |
ikus 4WE5 norabide-balbula |
||||||
Ezaugarriak:
▶ Azpiplaka muntatzea
▶ Harizko konexioa
▶ Kolektoreetan instalatzea
▶ 3 doikuntza-elementu:
. Eskutoki birakaria
. Torlojua barneko hexagonoarekin eta babes-kaparekin
. Eskualde birakaria eskaladun
▶ Solenoidearen kontrola, muntatutako norabide-balbularen bidez
Aplikazioa:
Presioa arintzeko balbula DB3U funtzionamendu-presioa mugatzeko erabiltzen dira.
DB3U motako presio-balbulak pilotatutako presio-balbulak dira. Solenoideen eraginez, desberdinetara alda daitezke (2 edo 3 presio-etapa).
Presioa arintzeko balbulak balbula nagusiaz osatuta daude batez ere. 4/3,4/1-Norabidezko kontrol-balbula (WE5 mota...) eta hiru balbula pilotu.
Desenergiatutako egoeran A portuan dagoen presioa balbula pilotuaren bidez ezartzen da (7).
A portuan dagoen presioak bobina nagusian eragiten du (1). Aldi berean presioa egiten da (12) eta (4) kontrol-lerroen bidez (2) eta (3) zuloekin hornituta, bobina nagusiaren malgukiaren aldean (1) eta txopetean (6). ) kontrol-balbula pilotuan (7). A atakan presioa malgukian ezarritako balioa gainditzen badu (8), txopoa
(6) malgukiaren aurka irekitzen da (8).
Honen seinalea barnetik dator (12) eta (4) kontrol-lerroetatik A portutik. Bobina nagusiaren (1) malgukiaren aldean dagoen presio-fluidoa kontrol-lerrotik (3), poppet (6) bidez doa orain. udaberriko ganbaran (9). DB3U...30/... motan, barrutik isurtzen da kontrol-lerrotik (10) depositura, edo DB3U..30/..Y.. motan, kanpotik Y portutik. Hobiengatik ( 2) eta (3) bobina nagusian (1) presio-jaitsiera gertatzen da, A portutik B atakarako konexioa irekita dago. Orain presio-fluidoa A atakatik B atakara isurtzen da, balbula ezarritako funtzionamendu-presioa mantentzen duen bitartean.
“a” solenoidea dinamizatzen denean: A atakako presioa II balbula pilotuak ezartzen du.
"b" solenoidea dinamizatzen denean: A atakako presioa I balbula pilotuak ezartzen du.
Balbula pilotuaren (7) ezarpen-presioa I eta II pilotuaren ezarpen-presioa baino handiagoa izan behar da.
Idatzi DB2U
DB2U motako presio-balbulak norabide-kontroleko balbula batez (WE5 mota...) eta hiru balbula pilotu batez osatuta daude, balbula honen funtzioa funtsean DB3U motako balbularen berdina da.
Presioa Murrizteko DB3U balbularen egitura
Sinboloak
