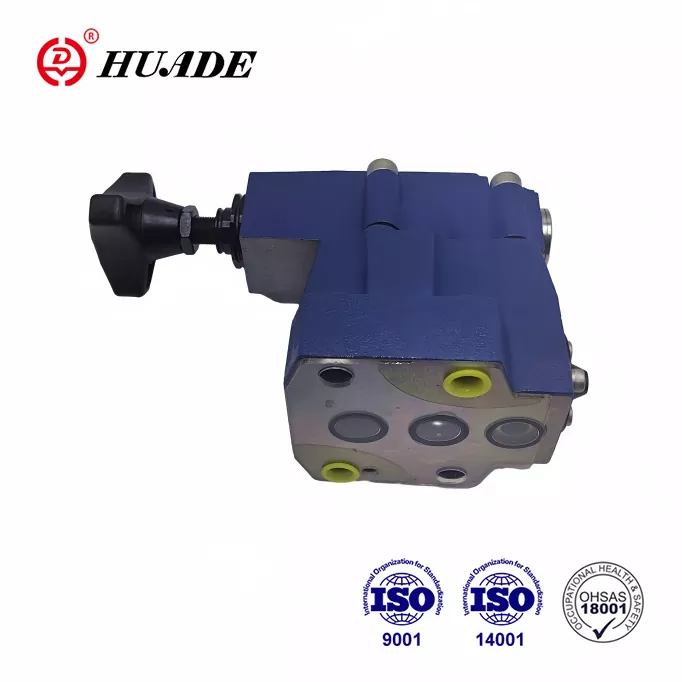

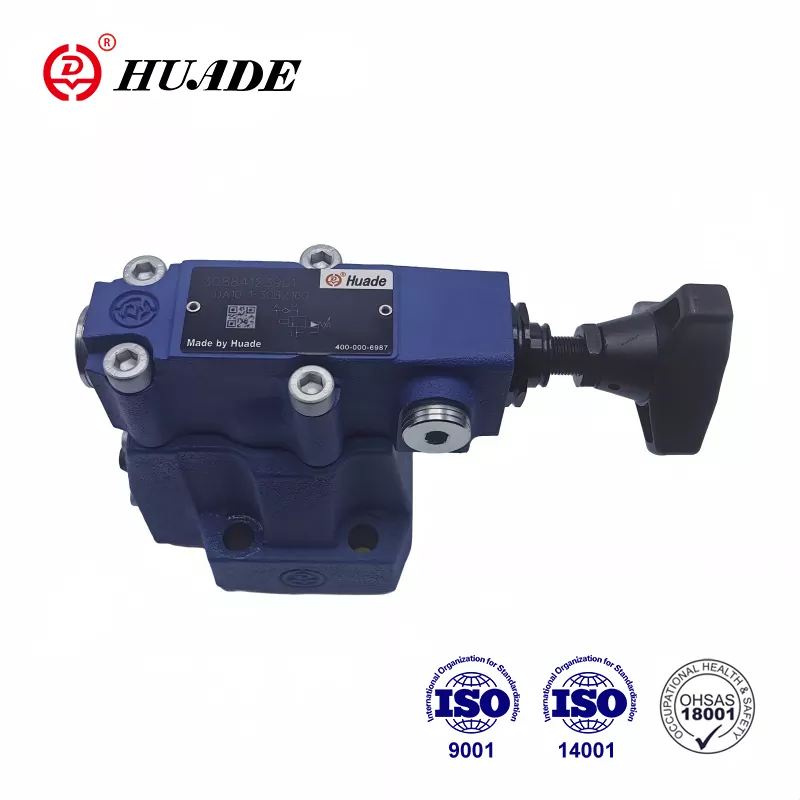

Presioa ixteko balbula DA

Txinako industria hidraulikoko marka liderra den heinean, Huade® presio hidrauliko balbulak merkatuak hobesten ditu lehen mailako marken pareko kalitateagatik, prezio merkeagoekin. Huade® presio erliebe-balbulak DA Rexroth-ek eskaintzen dituen serieko produktuak ordezkatu ditzake epe luzeko bi lankidetzaren ondorioz. Enpresaren adar guztiek sistema nazionaleko hiru ziurtagiri nagusiak gainditu dituzte, hots, ISO9001, ISO14001 eta OH SAS18001. Huade Hydraulic-ek mundu osoko 750 ekipamendu aurreratu baino gehiago aurkeztu ditu. Gainera, ikuskapen-sistema ona du presio-balbula bakoitzaren errendimendu handiagoa ziurtatzeko.

Presioa ixteko DAren produktuaren parametroa

Produktuaren ezaugarria eta DA presio ixteko balbularen aplikazioa

Ezaugarriak:

▶ Azpiplaka muntatzeko:

▶ 4 doikuntza elementu:

● Botoi birakaria

● Barne hexagonodun mahuka eta babes-txapela

● Blokea daitekeen botoi birakaria eskalarekin

● Eskaladun eskuoihal birakaria

▶ 3 presio maila

▶ Solenoide bidezko deskarga, norabide-balbula integratuaren bidez

DA Presioa ixteko balbularen funtzioa, sekzioa eta sinboloak

DA motako presioa kontrolatzeko balbulak pilotu-lanak presioa ixteko balbulak dira. Ponpa-fluxua presiorik gabeko by-passera aldatzeko erabiltzen dira, metagailuen karga-presioa lortu bezain laster. Balbularen aplikazio gehiago presio altuko eta baxuko ponpak dituzten sistemetan daude. Kasu honetan presio baxuko ponpa presiorik gabeko by-passera aldatzen da ezarritako presio altuera iritsi bezain laster.

Presioa ixteko balbulak DA, funtsean, bobina nagusiaren multzoa duen balbula nagusia, presioa doitzeko elementua duen balbula pilotua eta kontrol balbula ditu. 10 tamainako balbuletan, kontrol-balbula balbula nagusian sartuta dago. Balbula 25 eta 32 tamainetan, kontrol-balbula balbula nagusiaren azpian instalatutako plaka bereizi batean dago.

DA motako presioa ixteko balbula

Ponparen emaria P-tik A-ra edo P-ra desbideratzea.

Ponpak kontrol-balbularen bidez (1) sistema hidraulikora ematen du (Ptik Atik). A portuan dagoen presioa pilotu-lerroaren bidez eragiten du (3) pilotu-kontrol-bobinan (4). Aldi berean, P atakako presioa (5) eta (7) zuloetatik (2) balbula pilotuko (2) malguki kargaturiko bobina nagusiaren (6) eta txopettearen (8) malguki kargatutako albotik igarotzen da. Sistema hidraulikoan ezarritako mozte-presioa lortu bezain laster, txotxoloa (8) malgukiaren aurka altxatzen da (9). Presio-fluidoa orain zuloetatik (5) eta (7) pasatzen da malguki-ganberara (11). Bertatik

hemen, likidoa depositura itzultzen da barrutik DA...30B/... balbula motako kontrol-lerroaren bidez edo kanpotik DA.30B/..Y balbula motako kontrol-lerroaren bidez, zuloen ondorioz(5) eta (7), presio jaitsiera bat dago bobina nagusian (6). Bobina nagusia (6) orain bere eserlekutik altxatzen da eta konexioa irekitzen du P-tik T-ra. Erretrazio-balbulak (1) orain A-tik P-ra konexioa dosifikatzen du. Txapeltxoa (8) sistemaren presioak pilotu bidez irekita mantentzen du orain. bobina (4).

Ponparen emaria desbideratzea P-tik Tor P-ra A-ra.

Bobina pilotuaren azalera (4) txopoaren azalera eraginkorra baino % 17 handiagoa da (8). Pilotu-bobinan (4) indar eraginkorra, beraz, txapelaren (8) indar eraginkorra baino % 17 handiagoa da. Eragingailuaren presioa eteketa-presioaren aldean jaisten denean, aldatze-presio-diferentziari dagokion balbula baten bidez, malgukiak (9) poppet (8) bere eserlekuan bultzatzen du. Ondoren, presioa sortzen da bobina nagusiaren malguki kargatutako aldean (6). Malgukiarekin batera (10), honek bobina nagusia ixten du (6) eta konexioa P-tik T-ra isolatzen du. Ponparen emaria berriro igarotzen da. kontrol-balbula (1) sistema hidraulikora (Ptik A).

DA10...30B egitura

DA...30B-ren ikurrak
