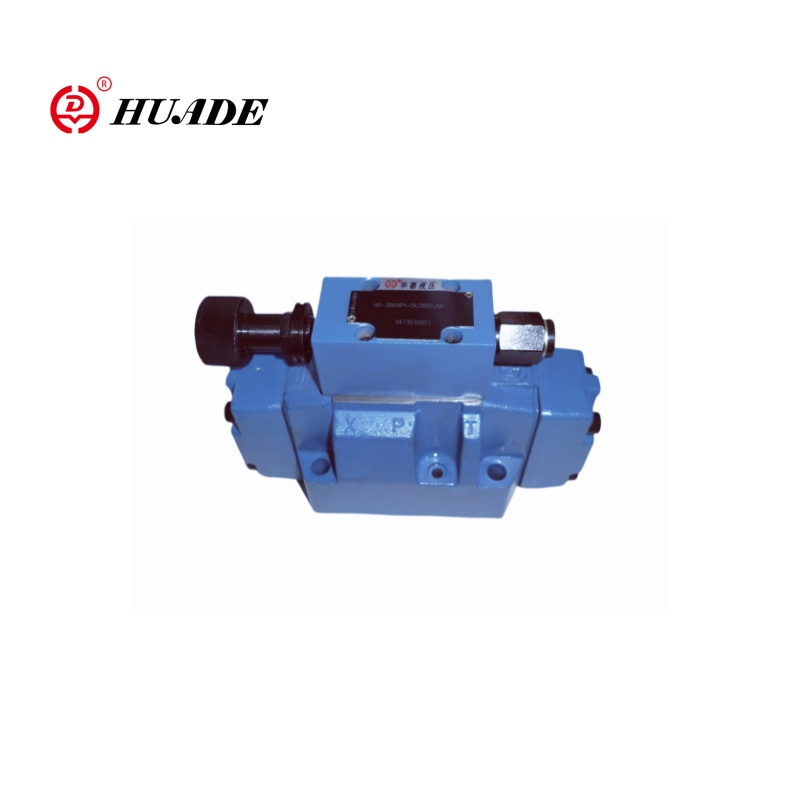

Huade-ren pilotuak hiru norabideko presio proportzionala murrizteko balbula murrizteko 3DR10P-6x-ek kontrol pilotu funtzioa du. Balbula proportzional honek hiru norabideko konexioa gauzatu dezake eta doikuntza proportzioko ezaugarriak ditu. Balbula 3D0P-6x sistema hidraulikoan erabiltzen da batez ere sistemaren presioa murrizteko eta egonkortzeko.
| Jeneral | ||
| Pisua kg | 6 | |
| Instalazioaren posizioa | Hautazko | |
| Giro-tenperaturaren tartea ℃ | -30 eta +50 | |
| Hidrauliko | ||
| Presio barra nominala | 315 | |
| Gehieneko funtzionamendu presioa | -Port p eta taberna | 315 |
| - Port y barra | Banan-banan eta zero presio depositua | |
| Presioaren ezarpena | -Minimum Taberna | Fluxuaren arabera |
| -Maximoa barra | 50; 100; 200; 315 | |
| Maximoa fluxua l / min | 120 | |
| Likido hidraulikoa | Mineral Oil (HL, HLP) DIN 51524-ra); Fluido hidrauliko bizkorrak VDMA 24568 (ikus 90221 ere); Hetg (bortxaketa hazien olioa) 1); Hepg (poligliozkoak) 2); Hees (ester sintetikoak) 2); beste fluido hidrauliko batzuk eskatuta | |
| Fluido hidraulikoaren tenperatura tartea ℃ | -30 to +80 (NBR zigiluak) -20 eta +80 (FKM zigiluak) | |
| Biskositate-tartea mm2 / s | 10 eta 800 | |
Ezaugarriak:
▶ murrizteko balbula (P A) eta mugak
▶ Azpi-plakaren muntaketa, Porting Pattern DIN 24 340 Inprimaki A, ISO 4401AND CETOP-RP 121h, Azpi-plakak Katalogatzeko Xafla RE 45 054 (ordena bereizia)
▶ 4 presio fase
▶ 4 doikuntza elementuak
● Botoi birakaria
● mahuka hexagono eta babes txanoarekin
● Biribilketa birakaria eskalarekin
● Boto birakaria eskalarekin
Aplikazioa:
Presio proportzional proportzionala 3D0P-6X murrizteko proportziozko balbula murrizteko hainbat sistema hidraulikoetan erabil daiteke, hala nola ingeniaritza makineria, ekipamendu metalurgikoa, ontzigintza eta bestelako zelaiak.
Presio-balbula 3DR10P-6X motako pilotua da 3 norabideko presio murrizteko bolbleak bigarren mailako zirkuituan presio-muga murriztuz. Sistema hidraulikoan presioa murrizteko erabiltzen da.

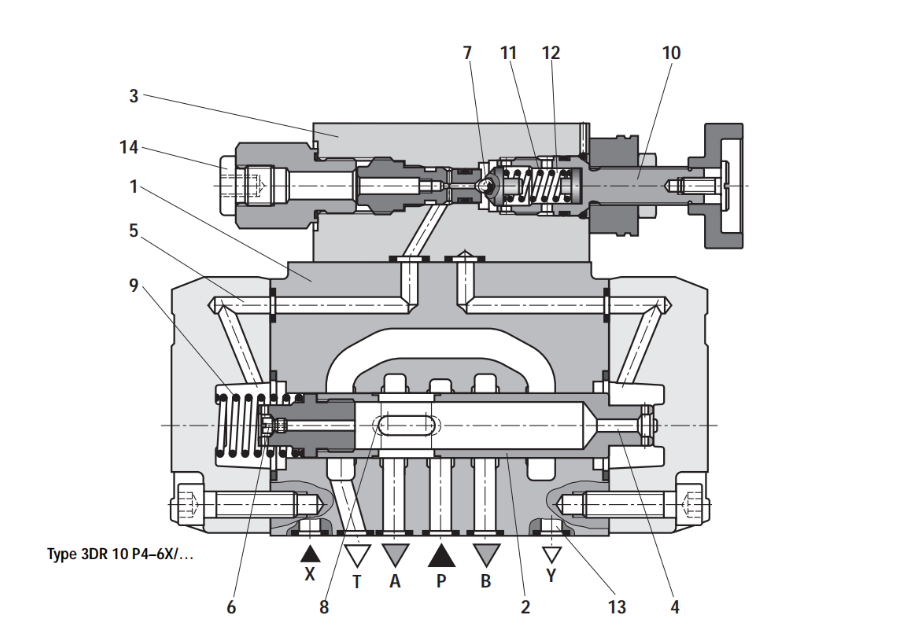

Presioa murrizteko balbula batez ere balbula nagusiak (1) kontrol-bobina (2) eta kontrol-balbula pilotua (3) presio doitzeko elementuarekin (10) osatzen dute.
Atsedenean balbula irekita dago. Presio fluidoak Port P-tik mugarik gabe isuri dezake Port P atarira. Portuko presioa Channel (4) bidez aplikatzen da konpresioaren udaberriaren aurkakoa (9). Aldi berean, presioa orifizialaren bidez aplikatzen da (6) Kontrol-spool (2) eta kanalaren (5) kanalaren (5) bola (3) balbula (3).
Konpresioaren udaberriaren ezarpenaren menpe (11) presio bat eraikitzen da baloiaren aurrean (7) eta kanalean (5) kontrol-spool (2) kokapen irekian. Presio fluidoak Port P-tik kontrol-spoolaren bidez (2) atalean isurtzen dira, presio bat eraiki arte, eta horrek gainditzen du presioaren balioa gainditzen duen konpresioaren udaberrian (11) eta baloia altxatzen duena (7).
Kontrol-bobina (2) itxitako posiziora mugitzen da. Beharrezkoa den presio murriztua Portuko presioaren arteko oreka eta konpresioaren udaberrian ezarritako presio-balioa lortzen denean lortzen da.
Portuko presioa eragingailua kanpoko indarren bidez igotzen jarraitzen badu kontrol-bobina (2) konpresioaren udaberriaren aurka (9) mugitzen da oraindik. Horrela, a portua T PORT T-rekin konektatuta dago kontrol-lurretan (8) kontrol-spoolean (2). Presio fluido nahikoa depositua da presioa ez dela gehiago igotzen ziurtatzeko.
Udaberriko ganbararen pilotua itzultzeko pilotua (12) beti dago kanpoko kontrol-lerroaren bidez (13) Y Port Y.-ri, beti depositua zero presioan isuri behar da.
Presio-neurgailuaren konexioak (14) Porstazio murriztua kontrolatzea ahalbidetzen du A. portuan.
Balbula proportzionalaren sturctur 3D0P-6x
