Presio proportzionala Balbula murrizteko 3DR16P-5x

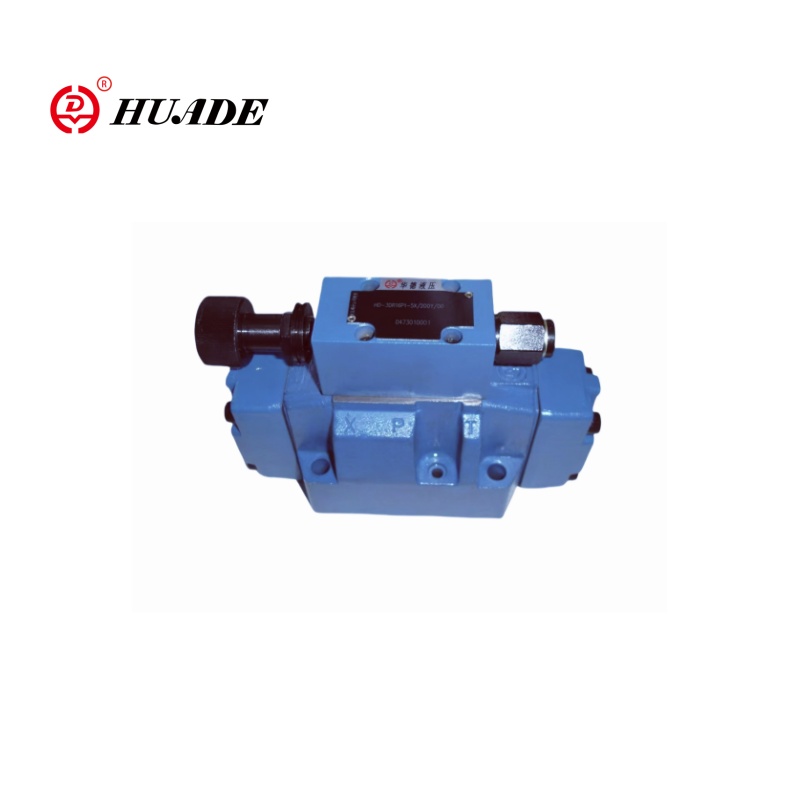

Pilotak hiru norabideko presio proportzionala murrizteko balbula murrizteko 3DR16p-5x errendimendu handiko kontrol hidraulikoko elementua da. Huaderen presio proportzionala Balbula murrizteko balbula murrizteko 3DR16p-5x sistemaren presioa murrizteko eta mugatzeko erabiltzen da, sistema hidraulikoak presio maila egonkorra mantendu dezakeela ziurtatzeko. 3DR16P-5x, non "3DR" -k hiru norabideko presio-serieak murrizteko serieak adierazten du, "16" tamaina adierazten du, "P" presioaren kontrola adierazten du, eta "5x" konfigurazio kodea adierazten du. Huade-k 3DR16P-5X-k balbula proportzionalak Rexroth-ek eskaintzen duen eredu bera ordezkatu dezake.

Presio proportzionalaren produktuaren parametroa 3DR16P-5x balio murrizteko

Produktuen funtzioa eta presio proportzionala aplikatzea 3DR16P-5x balio murrizteko

Ezaugarriak:

▶ Balbula murrizteko balbula (p to a) eta sistema (a t) sistema bat mugatzea

▶ Subplate Muntatzeko

▶ 4 presio-balorazioak

▶ 4 doikuntza elementuak, aukerakoa:

● Botoi birakaria

● mahuka hexagono eta babes txanoarekin

● Biribilketa birakaria eskalarekin

Botoi birakaria eskalarekin

Aplikazioa:

Presio proportzionala Balbula murrizteko balbula murrizteko 3DR16p-5x doitasun handiko presioaren kontrola eskatzen duten sistema hidraulikoetarako egokia da, hala nola injekzio moldurak, eraikuntzarako makineria eta doitasun handiko fabrikaziorako ekipoak.

Presio proportzionalaren funtzioa eta atala 3DR16P-5x balio murrizteko

3DR motako presioaren kontrol-balbulak Pilotak dira 3 norabideko presioa murrizteko balbulak murrizteko bigarren mailako zirkuituarentzako presio-erliebea duten funtzioarekin. Sistemaren presioa murrizteko erabiltzen dira.

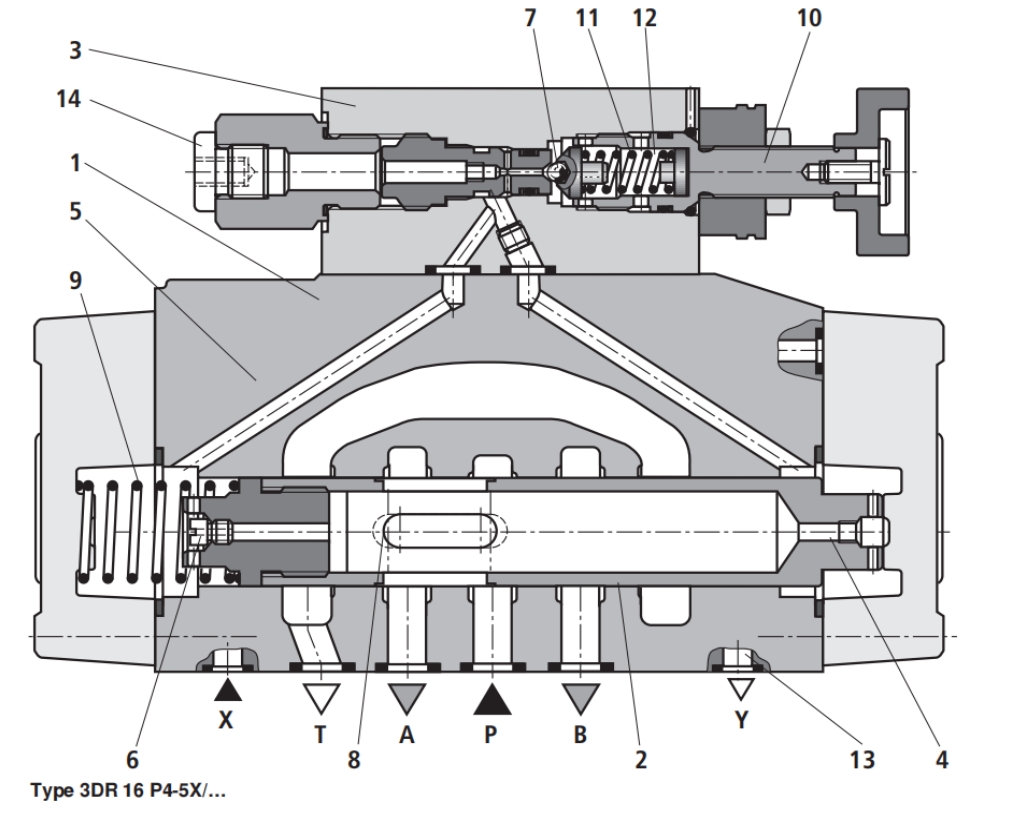

Presioa murrizteko balbula funtsean balbula nagusiak (1) kontrol-spool (2) eta kontrol-balbula pilotua (3) presio doitzeko elementuarekin (10) osatzen dute.

Hasierako posizioan balbula irekita dago. Likido hidraulikoa P kanaletik isuri daiteke, inolako murrizketarik gabe.

A Channel-en presioa PROPOS (4) bidez aplikatzen da konpresioaren udaberriaren aurkakoa (9). Aldi berean, presioa orifikuntzaren bidez (6) kontrol-spool (2) kargatutako aldetik aplikatu da (2) eta Via Channel (5) baloia (7) pilotu kontrol-balbuletan (3).

Konpresioaren ezarpenaren arabera, udaberriaren (11) presioaren arabera, baloia (7) eta kanalean (5) (5) eta kontrol-spool (2) mantentzen du posizio irekian. Fluido hidraulikoa P kanaletik kontrol-bobinaren bidez (2) kanalean, presioaren arabera, presioan eraikitzen da, konpresio-iturrian ezarritako presio-balioa baino balio handiagoa lortzen duena (11) eta baloia igotzeko (7).

Kontrol-bobina (2) posizio itxian mugitzen da. Beharrezkoa den presio murriztua lortzen da kanalean presioa eta konpresioaren udaberrian ezarritako presioaren balioa (11)

Oreka.

Kanalaren presioa areagotzen denean eragingailuan jarduten duten kanpoko indarren ondorioz, kontrol-spoolak (2) gehiago bultzatzen dira konpresioaren udaberriaren aurka (9). Honek konexio bat irekitzen du eta kontrol-lurzorua (8) kontrol-lurzorua (2) kanalaren arteko lotura irekitzen du (2). Deposituak deskargatutako likido hidraulikoen zenbatekoa presioa ez dela handituko dela ziurtatzen du.

Pilotu pilotua udaberriko ganbaratik (12) kanpotik ateratzen da beti (13) Port Y-en. Beti itzuli behar da depositu zero presioan.

Presio-neurgailuaren portuak (14) Presio murriztua kontrolatzeko aukera ematen du.
