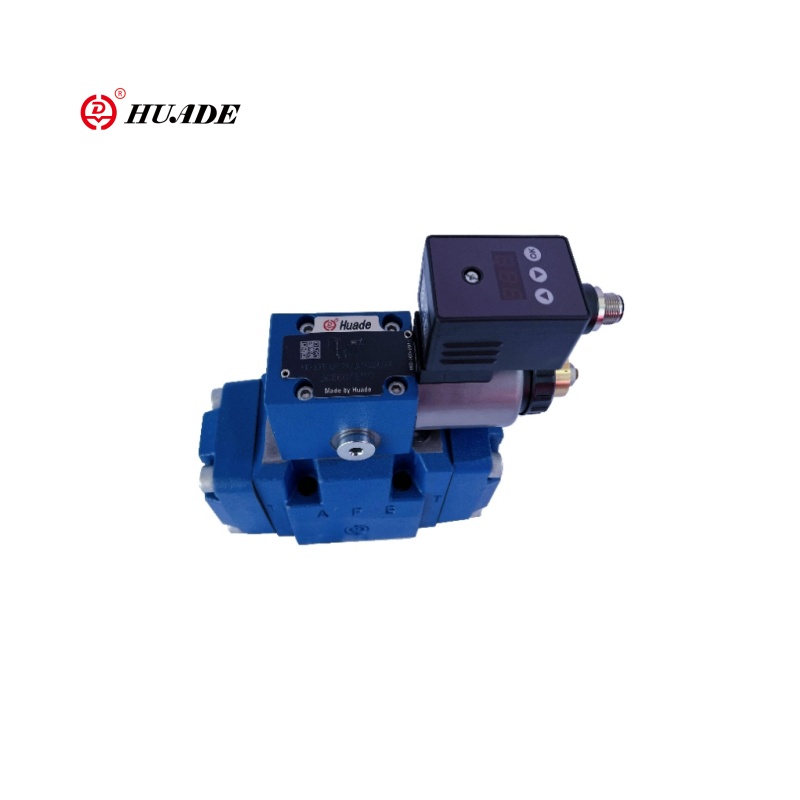

Presio proportzionala Balbula murrizteko 3dre-7x

Presio proportzio proportzionala duten hiru norabideko obrazio-balbula murrizteko, zehaztasun handiko presioaren kontrolaren osagaia da, irteerako presioa doitzen duen seinale-erlazio elektriko baten bidez. Balbula 3dre-7x-ek hiru norabideko diseinua hartzen du. Presioaren murriztatzeaz gain, T-Port deskargatzea konturatu da, energia aurreztea eta beroa murriztea. Balbula fluxu pilotu txiki batek bultzatzen du, doikuntzan zehatzagoa da eta energia kontsumo txikia du.

Presio proportzionalaren produktuen parametroa 3dre-7x balio murrizteko

Produktuen funtzioa eta presio proportzionala aplikatzea Balbula murrizteko 3dre-7x

Ezaugarriak:

▶ 3 moduko bertsioa

▶ Eragiketa solenoide proportzionalaren bidez, bobina birarekin

▶ Subplate Muntatzeko

▶ Porting eredua ISO 4401 arabera

▶ Presioaren muga maximoa, aukerakoa

▶ Balbula eta kontrolatu elektronika iturri bakarretik

▶ Elektronika integratua (OBE) (HD-3DRE (M) mota mota):

- Komando-balioaren presioaren kurba ezaugarriaren fabrikazio tolerantzia txikia

▶ Kanpoko kontrol elektronikoa (HD-3dre mota (M) mota

▶ Komando linealaren balioa presioaren kurba ezaugarria

Aplikazioa:

Presio proportzio proportzionala duten hiru norabideko balbula murrizteko sistema hidrauliko industrialetan, ingeniaritzako makineria, probako ekipamenduak eta proba-bankuak, aeroespaziala eta ontzigintza, tenperatura handiko ekipamendu metalurgikoko sistema hidraulikoak (esate baterako, galdaketa etengabeko makinak), etab.

Presio proportzionalaren funtzioa eta atala balbula murrizteko 3dre-7x

Funtzioa, atala

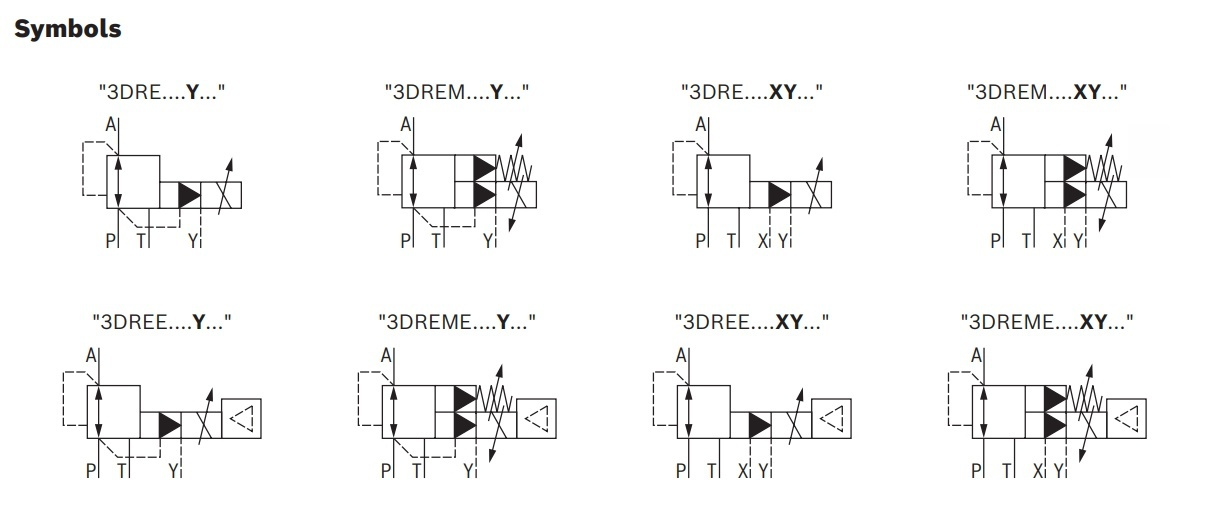

Balbula motak 3dre (m) eta 3dre (m) e-k 3 norabideko presio elektrikoki funtzionatzen dute, aktuadorearen presio-muga duten balbulak murrizteko.

Sistemaren presioaren (a t) mugatzeko (a a) (a t) mugatzeko erabiltzen dira.

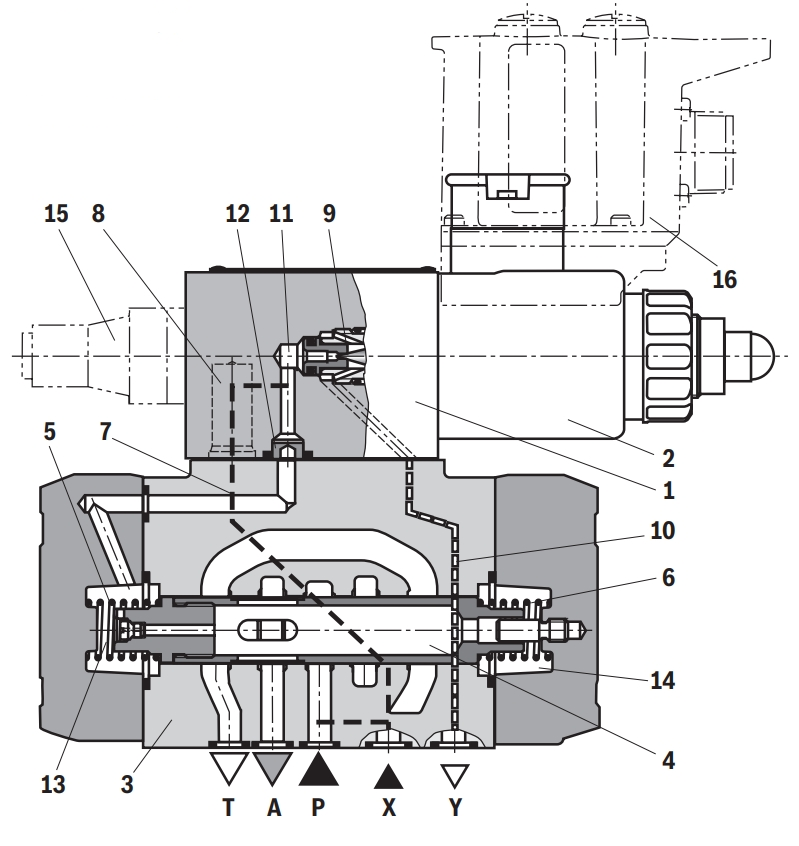

Konfiguratu

Balbulak bi batzar nagusik osatzen dute:

▶ Kontrol pilotuaren balbula (1) solenoide proportzionalarekin (2), aukeran presio muga maximoa (15)

▶ Balbula nagusia (3) kontrol-spool nagusiarekin (4)

Funtzionatu

▶ Aginduaren balioaren menpekoa Portuko Portuko Pilotaren bidez murriztu beharreko presioaren ezarpena (1).

▶ Depressurizatutako port p-rekin, malgukiak (5) eta (6) kontrol-bobina nagusia (4) bere posizio zentralean.

Horrela, aktuadorearen hasierako jauzia eragozten da.

▶ Fluxu-fluido pilotua (7) fluxu kontrolatzailearen bidez (8), kontrol ganberaren bidez (11) throttle ganberra (9) bidez (9), Lerroaren bidez (10) portura. Konexio hau depositu hau zero presioan eraman behar da.

Presioaren murrizketa

▶ Kontrol ganbaran (11) presio pilotua eraikitzea komando balioaren funtzio gisa.

▶ Presio-eraikuntza Udaberriko ganbera (13) toberaren bidez (12) eta kontrol-spool nagusiaren mugimendua (4) eskuinera.

Fluido hidraulikoa P-tik A-ra isurtzen da.

▶ A Portuko A Portuko presioa Udaberriko Ganberan (14) eskuragarri dago.

▶ Portuko presioa areagotzea Pilotaren kontrol-balbularen porturaren puntura (1) spool nagusiaren (4) ezkerrera eramaten da. Portean presioa ia berdina da pilotu-balbularen (1) pilotuaren presioarekin.

Presioaren muga

▶ Portuko presioak kontrol pilotuaren balbularen (1) presioaren multzoa gainditzen badu, kontrol-spool nagusia (4) ezkerretara mugitzen da.

▶ Honek a T-tik konexioa irekitzen du eta Portuko Portuan ezarritakoa komando balioaren balioa mugatzen du.
