Presio proportzionala Balbula murrizteko 3Dree-7x
  • Presio proportzionala Balbula murrizteko 3Dree-7xPresio proportzionala Balbula murrizteko 3Dree-7x

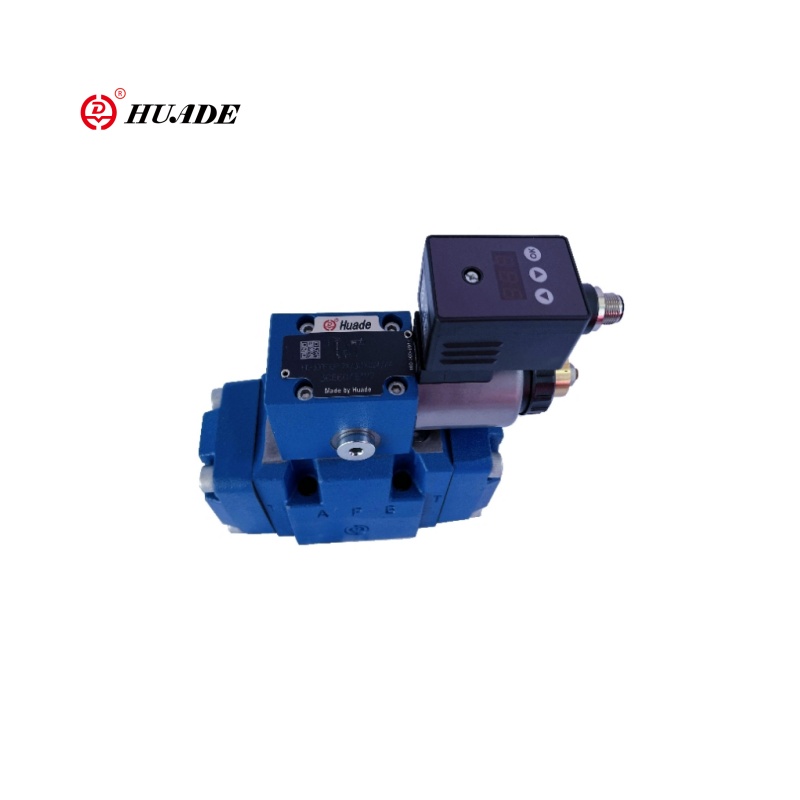

Presio proportzionala Balbula murrizteko 3Dree-7x

Huadeko hidraulikoaren banatzaile gisa, Huade markako presio proportzionala hornitzen dugu 3Dree-7x balio murriztuz. Huadeko balbula hidraulikoek ospe handia dute Txinan, eta gure bezeroak altzairu handiko enpresak, industria astuna, ontzigintza, aeroespaziala, aeroespaziala eta beste industria batzuk dira. Huade-ren establezimenduaren hasierako egunetan, 12 urteko esperientzia izan zuen Rexroth-ekin lankidetzan. Huaderen proportzio proportzional hidraulikoen kalitatea merkatuak probatu du eta serie bereko balbula proportzionalak dituen kostu baxuko alternatiba da.

Presio proportzio proportzionala duten hiru norabideko balbula murrizteko 3Dree-7x balio berritua edo aldatutako eredua da Balbula 3DRE seriearen, kontrol-zehaztasun handiagoarekin edo funtzio gehigarriekin (kontrol elektronikoko modulu integratua adibidez). Balbula proportzional honen oinarrizko funtzioa proportzionalki seinale elektrikoen bidez egokitzea da eta presioaren kontrola eta deskargatzea hiru norabideko diseinuan (P → A, a → t), hau da, doitasun handiko eta zehaztasun handiko presioaren erregulazioa behar duten sistema hidraulikoetarako egokia da.

Presio proportzionalaren produktuen parametroa 3dre-7x balio murrizteko

Datu teknikoak
Jeneral
Tamaina ng 10 16
Pisua kg 3.dre mota eta 3drem 7.5 10.3
3Dree eta 3Dreme mota 7.6 10.4
Instalazioaren posizioa Edozein, lehentasunez horizontala
Biltegiratze tenperatura ℃ -20 ~ + 80
Giro-tenperaturaren tartea ℃ Idatzi HD-3DRE eta HD-3Drema -20 ~ + 70
Mota HD-3Dree eta HD-3Dreme -20 ~ + 50

Presio proportzionalaren produktuaren parametroa 3Dree-7x murrizteko

Ezaugarriak:

▶ 3 moduko bertsioa

▶ Eragiketa solenoide proportzionalaren bidez, bobina birarekin

▶ Subplate Muntatzeko

▶ Porting eredua ISO 4401 arabera

▶ Presioaren muga maximoa, aukerakoa

▶ Balbula eta kontrolatu elektronika iturri bakarretik

▶ Elektronika integratua (OBE) (HD-3DRE (M) mota mota):

- Komando-balioaren presioaren kurba ezaugarriaren fabrikazio tolerantzia txikia

▶ Kanpoko kontrol elektronikoa (HD-3dre mota (M) mota

▶ Komando linealaren balioa presioaren kurba ezaugarria

Aplikazioa:

Presio proportzionala Balbula murrizteko 3Dree-7x automatizazio industrial eta makina-erremintetan, hondeatzaileen / kargatzaileetan, osagai hidraulikoen proba-bankuetan, energia eolikoen sorrera-sistemetan erabiltzen da.

Presio proportzionalaren funtzioa eta atala balbula murrizteko 3dree-7x

Funtzioa, atala

Balbula motak 3dre (m) eta 3dre (m) e-k 3 norabideko presio elektrikoki funtzionatzen dute, aktuadorearen presio-muga duten balbulak murrizteko.

Sistemaren presioaren (a t) mugatzeko (a a) (a t) mugatzeko erabiltzen dira.

Konfiguratu

Balbulak bi batzar nagusik osatzen dute:

▶ Kontrol pilotuaren balbula (1) solenoide proportzionalarekin (2), aukeran presio muga maximoa (15)

▶ Balbula nagusia (3) kontrol-spool nagusiarekin (4)

Funtzionatu

▶ Aginduaren balioaren menpekoa Portuko Portuko Pilotaren bidez murriztu beharreko presioaren ezarpena (1).

▶ Depressurizatutako port p-rekin, malgukiak (5) eta (6) kontrol-bobina nagusia (4) bere posizio zentralean.

Horrela, aktuadorearen hasierako jauzia eragozten da.

▶ Fluxu-fluido pilotua (7) fluxu kontrolatzailearen bidez (8), kontrol ganberaren bidez (11) throttle ganberra (9) bidez (9), Lerroaren bidez (10) portura. Konexio hau depositu hau zero presioan eraman behar da.

Presioaren murrizketa

▶ Kontrol ganbaran (11) presio pilotua eraikitzea komando balioaren funtzio gisa.

▶ Presio-eraikuntza Udaberriko ganbera (13) toberaren bidez (12) eta kontrol-spool nagusiaren mugimendua (4) eskuinera.

Fluido hidraulikoa P-tik A-ra isurtzen da.

▶ A Portuko A Portuko presioa Udaberriko Ganberan (14) eskuragarri dago.

▶ Portuko presioa areagotzea Pilotaren kontrol-balbularen porturaren puntura (1) spool nagusiaren (4) ezkerrera eramaten da. Portean presioa ia berdina da pilotu-balbularen (1) pilotuaren presioarekin.

Presioaren muga

▶ Portuko presioak kontrol pilotuaren balbularen (1) presioaren multzoa gainditzen badu, kontrol-spool nagusia (4) ezkerretara mugitzen da.

▶ Honek a T-tik konexioa irekitzen du eta Portuko Portuan ezarritakoa komando balioaren balioa mugatzen du.


Mota HD-3Dree eta HD-3Dreme (elektronika integratuarekin (OBE))

Funtzioari eta konfigurazioari dagokionez, balbula hauek HD-3dre eta HD-3DREM motakoak dira.

Hornidura eta komando balio tentsioa konektoreari (18) aplikatzen zaizkio.

Fabrikan, komandoaren balioaren presioaren kurba ezaugarria fabrikazio tolerantzia txikiarekin doitzen da. Informazio gehiago lortzeko, ikus 9. orrialdea.
