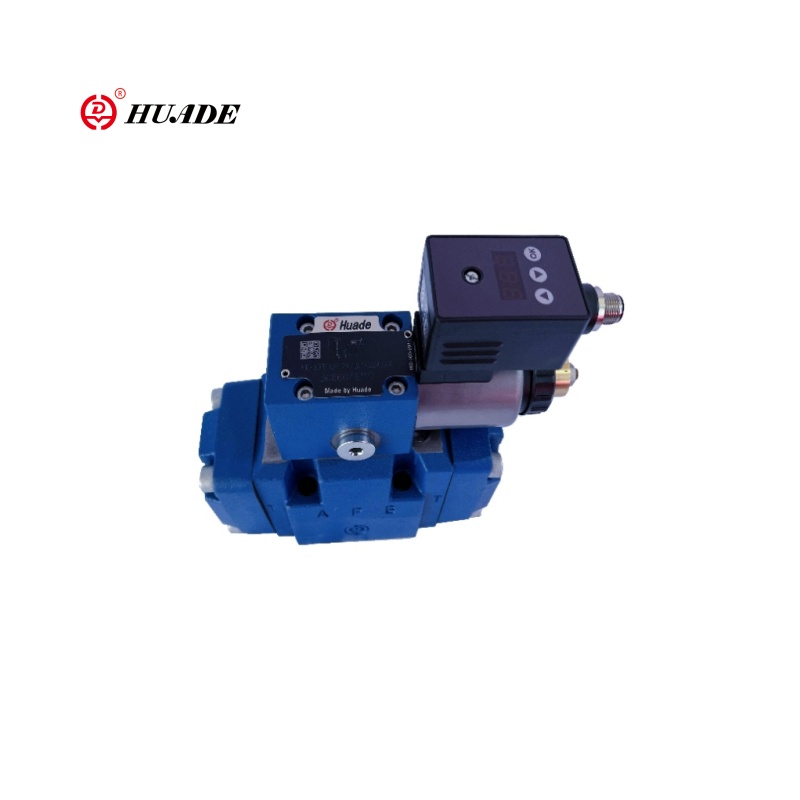

Presio proportzionala Balbula murrizteko 3DRM-7x

3drem-7x hiru norabideko funtzionamendu proportzionala da, balbula murrizteko proportzionala murrizteko. 3DRE / 3DREE seriearekin alderatuta. Presio proportzionala Balbula murrizteko 3DrM-7x-ek sentsore integratuak edo komunikazio interfazeak ditu. Valve-7x balioaren oinarrizko funtzioa da irteera-presioa modu proportzional elektriko batean kontrolatzea. Presioaren erregulazioa + deskargatzea hiru norabideko egituraren bidez (P → a, a → t) bidez deskargatzea. Presio proportzionala Balbula murrizteko 3DRM-7X zehaztasun handiko eta kontrol hidrauliko handiko sistema dinamikoetarako egokia da.

Presio proportzionalaren produktuen parametroa 3drem-7x balio murrizteko

Presio proportzionalaren produktuen parametroa 3drem-7x balio murrizteko

Ezaugarriak:

▶ 3 moduko bertsioa

▶ Eragiketa solenoide proportzionalaren bidez, bobina birarekin

▶ Subplate Muntatzeko

▶ Porting eredua ISO 4401 arabera

▶ Presioaren muga maximoa, aukerakoa

▶ Balbula eta kontrolatu elektronika iturri bakarretik

▶ Elektronika integratua (OBE) (HD-3DRE (M) mota mota):

- Komando-balioaren presioaren kurba ezaugarriaren fabrikazio tolerantzia txikia

▶ Kanpoko kontrol elektronikoa (HD-3dre mota (M) mota

▶ Komando linealaren balioa presioaren kurba ezaugarria

Aplikazioa:

Presio proportzionala 3DREM-7X murrizteko sistema hidrauliko handiko, dinamiko handiko, dinamika eta erregulazio elektrikoa behar da.

Presio proportzionalaren funtzioa eta atala Balbula murrizteko 3DRM-7x murrizteko

Funtzioa, atala

Balbula motak 3dre (m) eta 3dre (m) e-k 3 norabideko presio elektrikoki funtzionatzen dute, aktuadorearen presio-muga duten balbulak murrizteko.

Sistemaren presioaren (a t) mugatzeko (a a) (a t) mugatzeko erabiltzen dira.

Konfiguratu

Balbulak bi batzar nagusik osatzen dute:

▶ Kontrol pilotuaren balbula (1) solenoide proportzionalarekin (2), aukeran presio muga maximoa (15)

▶ Balbula nagusia (3) kontrol-spool nagusiarekin (4)

Funtzionatu

▶ Aginduaren balioaren menpekoa Portuko Portuko Pilotaren bidez murriztu beharreko presioaren ezarpena (1).

▶ Depressurizatutako port p-rekin, malgukiak (5) eta (6) kontrol-bobina nagusia (4) bere posizio zentralean.

Horrela, aktuadorearen hasierako jauzia eragozten da.

▶ Fluxu-fluido pilotua (7) fluxu kontrolatzailearen bidez (8), kontrol ganberaren bidez (11) throttle ganberra (9) bidez (9), Lerroaren bidez (10) portura. Konexio hau depositu hau zero presioan eraman behar da.

Presioaren murrizketa

▶ Kontrol ganbaran (11) presio pilotua eraikitzea komando balioaren funtzio gisa.

▶ Presio-eraikuntza Udaberriko ganbera (13) toberaren bidez (12) eta kontrol-spool nagusiaren mugimendua (4) eskuinera.

Fluido hidraulikoa P-tik A-ra isurtzen da.

▶ A Portuko A Portuko presioa Udaberriko Ganberan (14) eskuragarri dago.

▶ Portuko presioa areagotzea Pilotaren kontrol-balbularen porturaren puntura (1) spool nagusiaren (4) ezkerrera eramaten da. Portean presioa ia berdina da pilotu-balbularen (1) pilotuaren presioarekin.

Presioaren muga

▶ Portuko presioak kontrol pilotuaren balbularen (1) presioaren multzoa gainditzen badu, kontrol-spool nagusia (4) ezkerretara mugitzen da.

▶ Honek a T-tik konexioa irekitzen du eta Portuko Portuan ezarritakoa komando balioaren balioa mugatzen du.

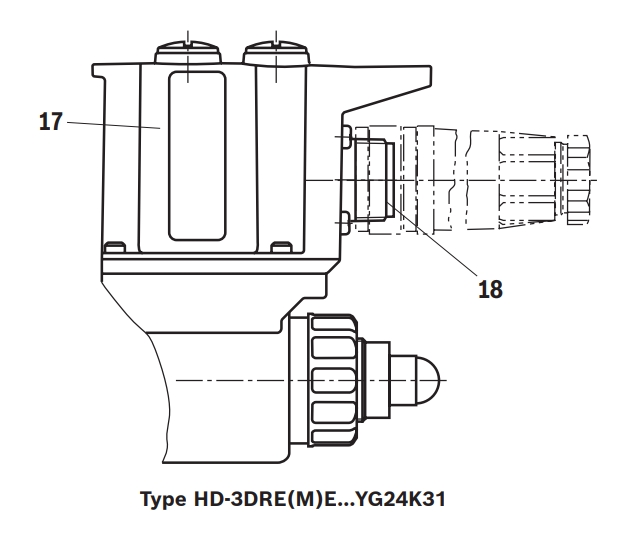

Mota HD-3Dree eta HD-3Dreme (elektronika integratuarekin (OBE))

Funtzioari eta konfigurazioari dagokionez, balbula hauek HD-3dre eta HD-3DREM motakoak dira.

Hornidura eta komando balio tentsioa konektoreari (18) aplikatzen zaizkio.

Fabrikan, komandoaren balioaren presioaren kurba ezaugarria fabrikazio tolerantzia txikiarekin doitzen da. Informazio gehiago lortzeko, ikus 9. orrialdea.
