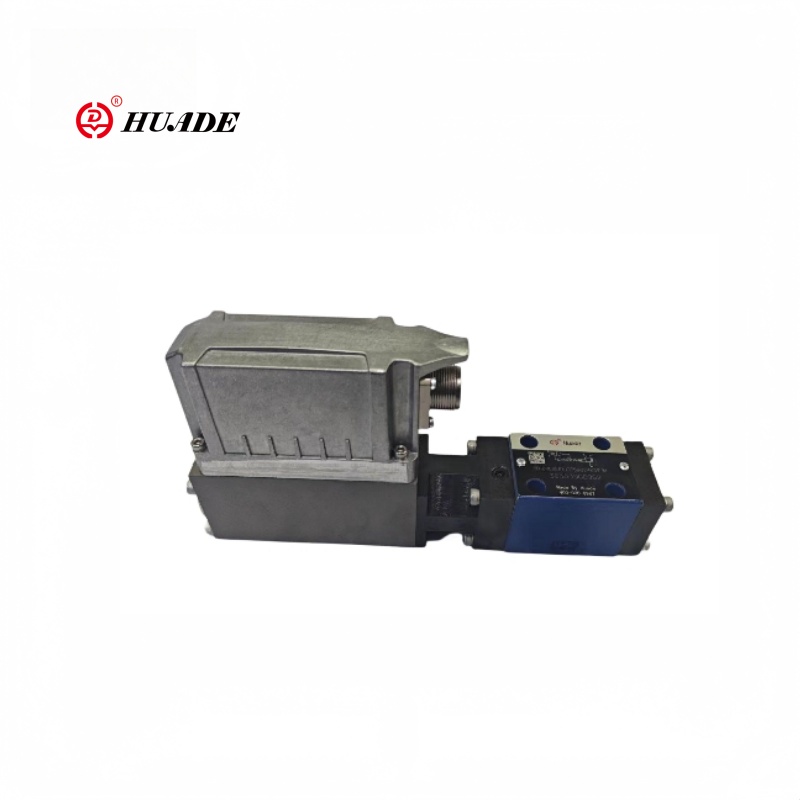

BALIA 6X-1X serieko balbula murrizteko promozio proportzionala duten sei norabideko pilotuaren diseinua, balbula-nukleoen motor nagusia murriztu dezake eta erantzunaren abiadura hobetzeko (maiztasuneko erantzuna 10hz baino gehiago lor daiteke). Sei bideratutako egiturak kanalizazioaren konplexutasuna murrizten du eta espazio trinkoetarako egokia da. Balbula Drebe 6x-1x-ek industria-komunikazio protokolo estandarrak onartzen ditu (esaterako, profinet, Ethercat), sistema hidrauliko adimendunetan integratzeko erraza da.

Presio proportzionalaren produktuaren parametroa Balbula Drebe 6x-1x murrizteko

Produktuen funtzioa eta presio proportzionala aplikatzea Balbula murrizteko 6x-1x

Ezaugarriak:

▶ Pilotua balbula pilotuak posizio-iritzia eta itsasontziko elektronikarekin kontsumitzailearen sistemaren presioa murrizteko (pilotu pilotua barne bakarrik)

▶ 3 moduko bertsioa (P-A / A -t), PMIN = PT

▶ Konpresioaren udaberriaren aurkako armaduraren posizioaren bidez erregulagarria

▶ Posizio kontrolatua, histeresi minimoa <% 1, erantzun azkarrak, ikusi datu teknikoak

▶ Presioaren muga maila seguru batera, baita elektronika akastunarekin ere (Solenoid uneko I> IMAX)

▶ Subplate eranskinetarako, zuloaren konfigurazioa ISO 4401-03-02-02-02-02. Katalogoko orrialdearen arabera azpimultzoak (ordena bereizita)

▶ Plug-in konektorea DIN 43563-AM6-ra, ikus Katalogoko orria berriro 08008 (ordena bereizita)

▶ Kontseiluko aktibatzaile elektronikaren datuak

Aplikazioa:

Presio proportzionala Drebe Drebe 6X-1X seriea errendimendu handiko osagai bat da.

Presio proportzionalaren funtzioa eta atala balbula murrizteko 6x-1x

Jeneral

Idatzi Drebe6x Presio proportzionala Balbulak murrizteko 3 noranzkoko etapa nagusirekin funtzionatzen du.

Balbula pilotua (presio erliebearen balbula pilotua) barrutik hornitzen da Pilot Oil pilotuaren fluxu kontrolatua.

Balbulak ontziko elektronikarekin jarritako solenoide proportzionalki kontrolatutako posizio proportzionala duten bidez jarduten da.

Balbula hauekin, (kontsumitzaile) presioa infinituki doitu eta murriztu daiteke SetPoint-ekin erlazionatuta.

Oinarrizko printzipioa

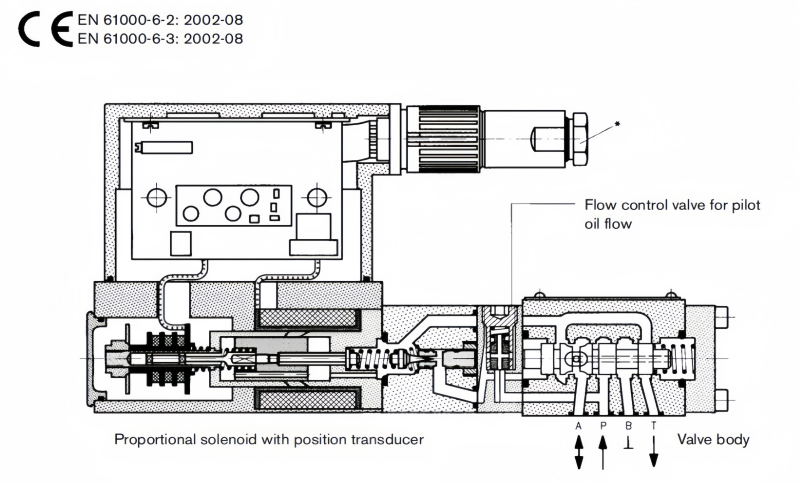

Sistemaren presioa a-n doitzeko, multzo bat ezartzen da aktibatzaile elektronikoan. Konturtu honetan oinarrituta, elektronikak solenoidearen posizioa udaberriko indarraren aurka kontrolatzen du. Solenoide proportzionala udaberriko kurba ezaugarrian kokatzen da. Pilotaren etapa p olioarekin hornitzen da <0,6 l / min-ko fluxu-tasa batean fluxu kontrol-balbularen bidez. Presio pilotua kontsumitzailearen presioarekin (gehi udaberria) alderatzen da eta araututa dago.

Udaberriko emaitzak Pamin = P-tan.

Presioaren muga segurtasun handiena lortzeko

Erru bat elektronikan gertatzen bada, solenoide korronte batek (IMAX) zehaztutako maila kontrolatu gabeko moduan gainditzeko, presioa ezin da zehazten zehaztutako mailaren gainetik

gehienezko udaberriko indarra.
