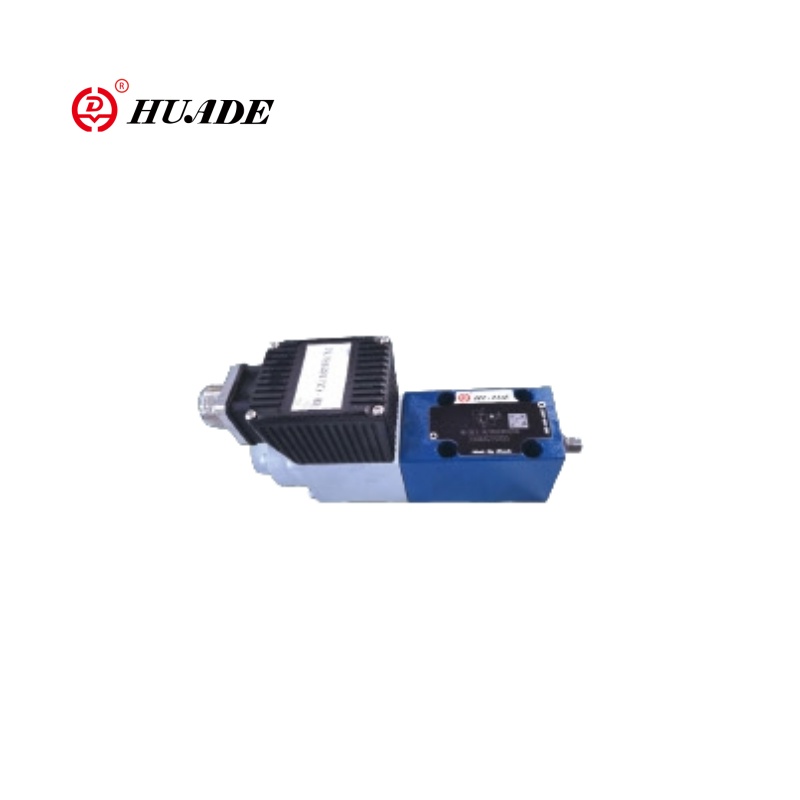

Presio proportzionalaren erliebe balbula dbee-1x

Model:

Huafilter-ek, banatzaile gisa, Huade markako presioaren erliebe proportzionala eskaintzen du DBee-1x. Huadeko hidraulikoek teknologia berriro biltzen dute, fabrikazio teknika aurreratuek hartu, kalitate handiko prezio lehiakorrekin eskainiz. Huaderen balbula proportzionalak bezeroen aitorpena irabazi du. Laguntza teknikoa eman dezakegu bezeroen beharrak asetzeko.

Bidali kontsulta PDF Deskargatu

Produktuaren Deskribapena

DBee-1X erliebe proportzionalaren balbula solenoide proportzional batek bultzatzen du, hariztatutako konexioa eta bobina aldagarria ditu. Kontrolagailu elektronikoa (OBE) integratzen du, kontrol zehatzagoa eta erosoa ahalbidetuz. Balbula hau sistemaren presioa mugatzeko erabiltzen da batez ere eta nahi den sistemaren presio muga ezar daiteke sarrerako balio elektrikoetan oinarrituta. Balbula proportzionala DBee-1X-k CE ziurtagirien baldintzak betetzen ditu. Huade-ren DBee-1X proportzionalak Rexroth-ek eskaintzen duen eredu bera ordezkatu dezake.

Presio proportzionalaren erliebearen balbula proportzionalaren parametroa dbee-1x

Jeneral
Jartze		hautazko
Tenperaturaren tartea (℃)		-20 to +80
Giroaren tenperatura-tartea	Dbe eta Zdbe (℃)	-20 eta 70
	Dbee eta Zdbee (℃)	-20 eta +50
Pisu	Dbe eta Zdbe (kg)	2.4
	Dbee eta Zdbee (kg)	2.5
Hidraulikoa (ʋ = 46 mm2 / s eta t = 40 ° C ± 5 ℃)
Max. Eragiketa presioa	PORTS P: P1-P2: A1-A2: B1-B2 MPA	31.5
	Port T MPA	5
Max. Presio likidoa	Presio fasea 5 MPA	5
	Presio fasea 10 MPA	10
	Presio fasea 20 mpa	20
	Presio etapa 31,5 mpa	31.5
Min. Presio likidoa 0 mpa	Ikusi kurba ezaugarriak
Itzultzeko presio portua; Kanpoko pilotu pilotuaren ihesa (Y)	bereizi eta zero presio depositua
Pilotu olio fluxua l / min	0,6o1.2
Max. fluxua l / min	30
Presio fluidoa	Mineral Oil (HL, HLP) DIN 51 524
Presio fluidoen tenperatura-tartea	-20to + 80
Biskositate-tartea mm2 / s	15 eta 380

Elektriko	24V DC
Min.Control Korrontea (MA)	100
Max.control uneko ma	1600
Solenoide bobina erresistentzia	Balio hotza 20 ºC-tan (ω)	0.54
	Max.warm balioa (ω)	7.8
Zerga	100
Konexio elektrikoak	Dbe eta Zdbe	Osagai entxufearekin DIN EN 175 301 ~ 803
		Plug-in Connector DIN EN 175 301-803
	Dbee eta zdbee	Osagaien plugarekin DLN 43 563-AM6-3
		Plug-in konektorea toe din 43 563-bf6-3
Balbula babestea DIN 40 050	IP 65
Kontrolatu elektronika dbee eta zdbee	Balbulan integratua
Dbe eta Zdbe
Anplifikadorea Eurocard formatuaren analogian	HD-VT-VSPA1-1-10 /

Produktuen funtzioa eta presio proportzionala erliebe balbula dbee-1x aplikatzea

Ezaugarriak:

▶ Sistemaren presioa mugatzeko balbula

▶ Solenoide proportzionalen bidez

▶ subplate muntatzeko edo ogitarteko plakaren diseinurako

▶ Balbula eta kontrolatu elektronika iturri bakarretik

▶ HD-DBee motak Kontrol Elektroniko Integratuarekin

①Omando-balioa presioaren kurba ezaugarriaren adibidea

②Independentendemendetan erregularki gora eta behera arrapalak

Aplikazioa:

Erliebe proportzionalaren balbula dbee-1x-ek aplikazioen aukera zabalak ditu hainbat arlotan, hala nola ingeniaritza makineria, ekipamendu metalurgikoa, ontzigintza eta abar.

Presio proportzionalaren erliebearen balbula proportzionalaren funtzioa eta atala DBee-1x

Presio proportzionala arintzeko balbulak, HD-DBE motak solenoide proportzional baten bidez jarduten dira. Balbula hauek sistemaren presioa mugatzeko erabiltzen dira. Balbula hauekin sistemaren presioa egokitzea posible da, hau da, mugatua izan behar da, komando elektrikoaren balioari dagokionez.

Balbula hauek funtsean solenoide proportzionala (1), etxebizitza (2), balbularen kartutxoa (3), bobina (4) eta pilotu pilotua (8) osatzen dute. Solenoide proportzionalak korronte elektrikoa proportzionalki indar mekaniko bihurtzen du. Korrontearen gehikuntzak sarbide bakarra du. Solenoide Armadura Ganbera fluido hidraulikoaz betetzen da eta presioa orekatuta dago. Sistemaren presioaren ezarpena solenoide proportzionalen bidez egiten da (1) komandoaren balioari dagokionez. Port P-ko sistematik sortutako presioa spoolaren eskuinaldean jokatzen du (4). Aldi berean, sistemaren presioak kontrol-lerroaren bidez jarduten du (6) orifice (5) udaberrian kargatutako spool aldean (4). Beste rificio baten bidez (7) sistemaren presioak pilotu pilotuaren gainean jarduten du (8) solenoide proportzionalaren indarraren aurka (1). Sistemaren presioa aurrez ezarritako balioa lortu ondoren Poppet pilotua (8) bere eserlekutik altxatzen da. Ereduaren arabera, pilotu pilotua kanpotik atera daiteke kanpotik A (Y) edo barrutik deposituan, horrek du eragina udaberrian kargatu den udaberrian kargatutako spool aldean (4). Sistemaren presioak apur bat igotzen jarraitzen badu, spoolaren eskuinaldean ezkerretara ezkerrera ezkerrera kontrolatzen du P-tik kontrolatzeko. Gutxieneko kontroleko unean - Zero-ko komando-balioa ezarriko da.

Proportzioaren presioaren erliebearen egitura Balbula DBE-1x

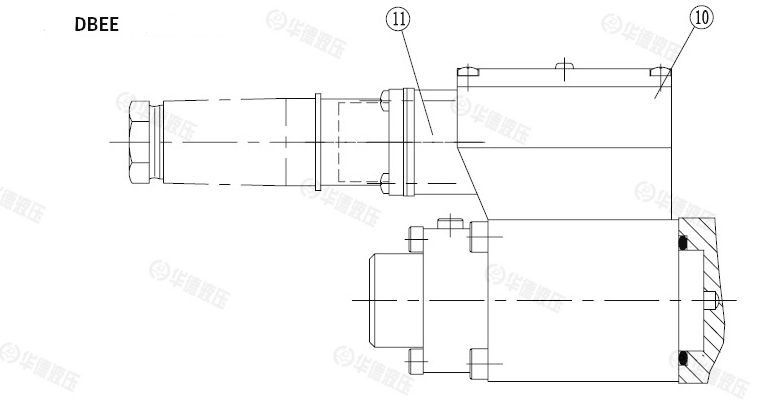

Presio proportzionalaren erliebearen egitura Balbula dbee-1x

Diseinu funtzionalari dagokionez, funtsean DBE proportzionalki erliebe-balbulei dagokie. Alde bakarra da solenoide proportzionala etxebizitza batekin hornituta dagoela, kontrolagailu elektronikoa eraikitzen dela. Energia hornidura eta puntu-tentsioa plug-in konektore baten bidez jasotzen dira (11).

Puntu-presioaren ezaugarria ezarritako kurba aurrez ezarrita dago fabrikatzaileak fabrikatzeko gutxieneko tolerantzien printzipioan oinarrituta. Presioaren igoera eta jaitsiera egiteko arrapala independentea izan daiteke, dagozkien potentiometroak erabiliz.

Presio proportzionalaren erliebearen balbula dbee-1x sinboloa
