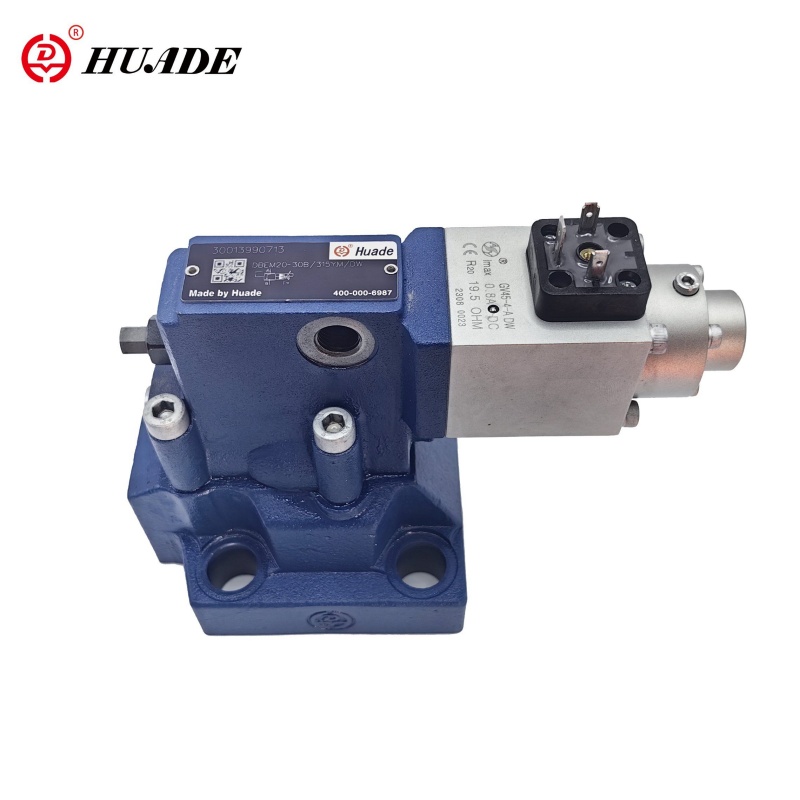

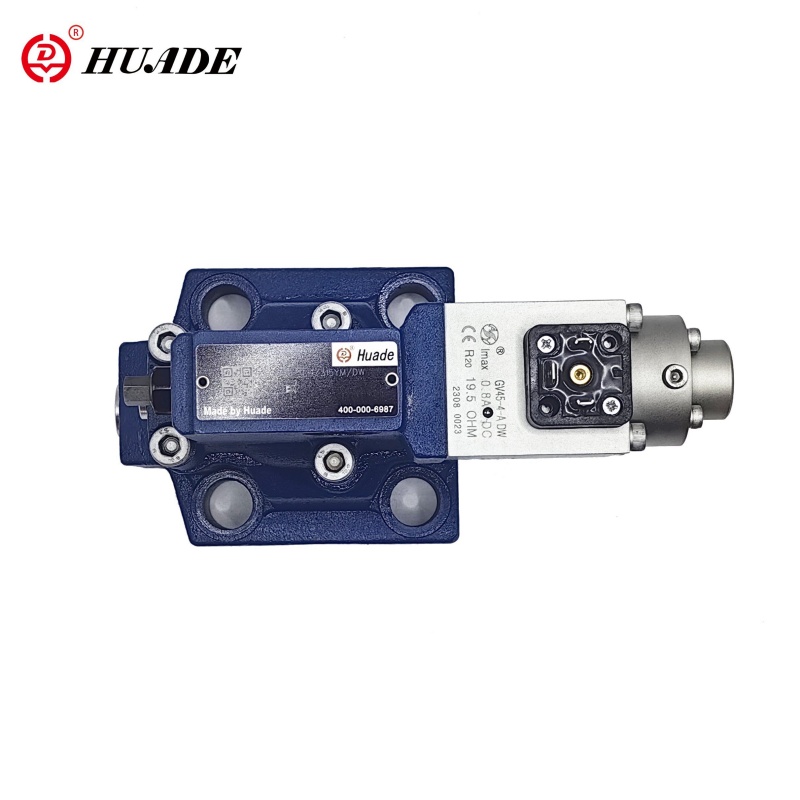

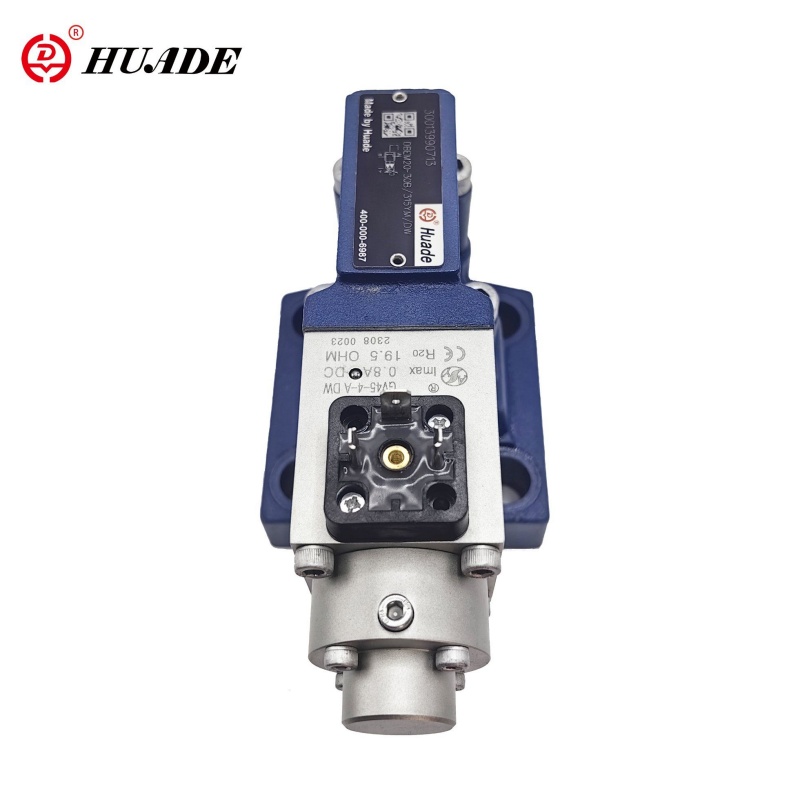

Presioaren erliebe proportzionala Balbula dbem

Huade hidraulikoen banaketa enpresa gisa, HuAfilter-ek Huade markako presio proportzionala erliebearen balbula dbem hornitzen du. Hasierako urteetan, huade hidraulikoak epe luzeko bi lankidetza izan zituen Rexroth-ekin, zazpi urtez iraun zuen. Horren ostean, Huadeko hidraulikoak produkzio teknologia aurreratuak aurkeztu zituen Rexroth-etik, bere balbula proportzionala berriro truka daiteke, baina prezio baxuagoan.

Bidali kontsulta PDF Deskargatu

Produktuaren Deskribapena

Erliebe proportzionala duen balbula proportzionala DBEM osagai elektronikoko erliebe-balbula da osagai elektroniko integratua (OBE) hornituta. Sistema hidraulikoen funtzionamendu-presioa mugatzeko eta sistemaren presioaren doikuntza egiazkoa eskaintzen du kontrol elektrikoen seinaleen bidez. Balbula proportzional honek kontrol-ezaugarri zehatzak ditu, presio egonkorra eta erantzun dinamiko ona, presio-kontrol zehatza behar duten hainbat sistema hidraulikoetan erabilita.

Presio proportzionala erliebearen balbula proportzionala duen produktuaren parametroa

Datu hidraulikoak
Max. Presio Portuak A. B eta X (MPA)	31.5
Itzuli Presioa (MPA)	Y portua, bereizita eta zero presio depositua
Max. Presio likidoa (MPA)	5. 10. 20. 31.5 Presio fasearen berdina
Min. Presio likidoa (MPA)	Ikusi kurba ezaugarriak
Max. Presioaren segurtasuna (MPA)	Presio likidoa
	5	10	20	31.5
	1etik 6²	1etik 12²	1etik 22ra²	34 1²
Max. fluxua (l / min)	10	20	30
	200	400	600
Fluxu pilotua (l / min)	0,7 eta 2
Linealtasuna (%)	± 3.5
Errepikagarritasuna (%)	<± 2
Aldakuntza tipikoa (%)	<± 2 Max. presio
Histeresia (%)	Surgearekin ± 1,5 Max.pressure.Without Surge ± 4.5 Max.pressure
Denbora aldatzea	30 eta 150
Presio fluidoa	Olio minerala (NBR zigilua egiteko), fosfato ester (FPM zigilua lortzeko)
Biskositate-tartea (mm2 / k)	2,8 eta 380
Presio fluidoen tenperatura (℃)	-20 eta 70
Kutsadura maila (μm)	≤20 (10 gomendioa)

Datu tekniko elektrikoak
Anplifikadore	VT-200G40 elkarrekin balbula hornituta
Hornidura tentsioa	DC
Min.Control Korrontea (A)	0.1
Max.control currenl (a)	0.8
Bobina erresistentzia (ω)	20 ℃-ko balio hotza 19,5 da; Max.wam balioa 28,8 da
Presio fluidoen tenperatura (℃)	+50
Lan egoera	Jarraitu
Balbularen babesa	IP65
Konexio elektrikoak	entxufe

Produktuen funtzioa eta presio proportzionala erliebe balbula dbem aplikazioa

Ezaugarriak:

▶ Subplate Muntatzeko

▶ Blokean gordeta

▶ Aukerako gehienezko presio muga gehigarria udaberriko kargatutako pilotu-balbularen bidez

▶ Balbula eta kontrol elektronikoa iturri bat osatzen dute

Aplikazioa:

Erliebe proportzionala duen erliebe proportzionala DBEM oso erabilia da presio-kontrol zehatza behar duten hainbat sistema hidraulikoetan, hala nola injekzio moldatzeko makinak, hilketa makinak eta prentsa hidraulikoak. Aplikazio horietan, DBEM balbula sistema hidraulikoaren funtzionamendu egonkorra bermatzen du eta ekoizpenaren eraginkortasuna hobetzen du.

Presio proportzionalaren erliebearen funtzioa eta atala

Balbula hauek funtsean kontrol-balbula pilotua (1) solenoide proportzionala (2) eta balbula nagusia (3) spool txertatze nagusiarekin (4) dute.

Dbe mota:

Presioaren doikuntza solenoide proportzional baten bidez (2) aginte-balioa da. Portuan presente dagoen presioa spool nagusiaren azpi-azpialdean (4). Aldi berean, presio honek udaberrian kargatu du spool nagusiaren (4) orifikionalen bidez (5). Indar hidraulikoak pilotu pilotuaren gainean jokatzen du (6). Indar hidraulikoa sartzen denean solenoide indarra dator, pilotu pilotua (6) irekitzen da. Pilotu pilotua orain porturen bidez depositua izan daitekeelako, presio-jaitsiera bat spool nagusian jarduten duen eta itzulera malgukiaren indarraren aurka altxatzen da. A-tik B-ren konexioa irekitzen da eta ez dago presioaren gehikuntzarik

Idatzi dbem:

Aukeran balbula udaberrian kargatutako pilotuaren kontrol-balbula gehigarriarekin hornitu daiteke, presioaren segurtasun handiena lortzeko (presioaren segurtasuna erredundantea)

Egitura Presioaren erliebe proportzionala Balbula dbem

Presio proportzionalaren erliebearen balbula dbem sinboloa
