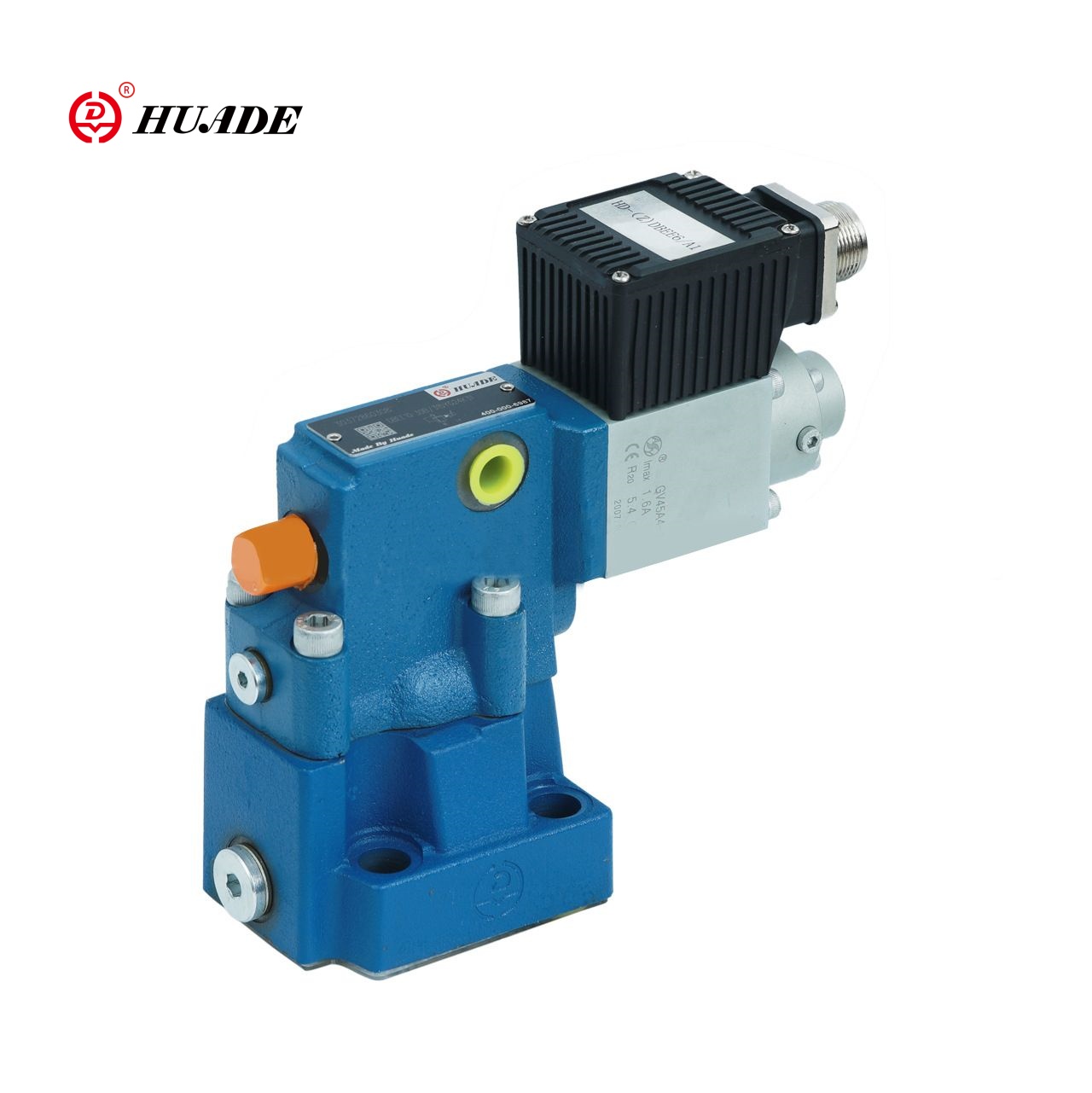

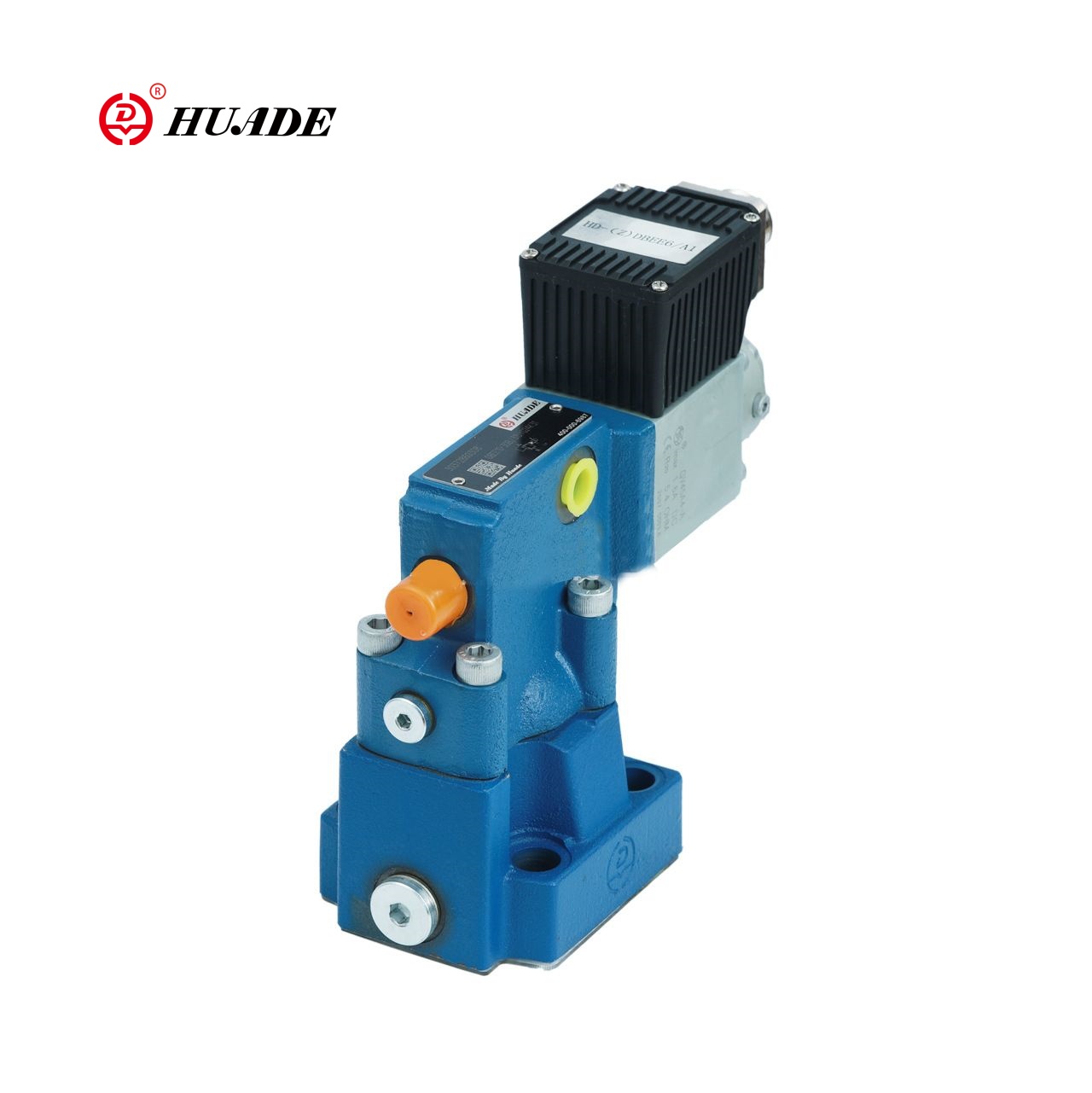

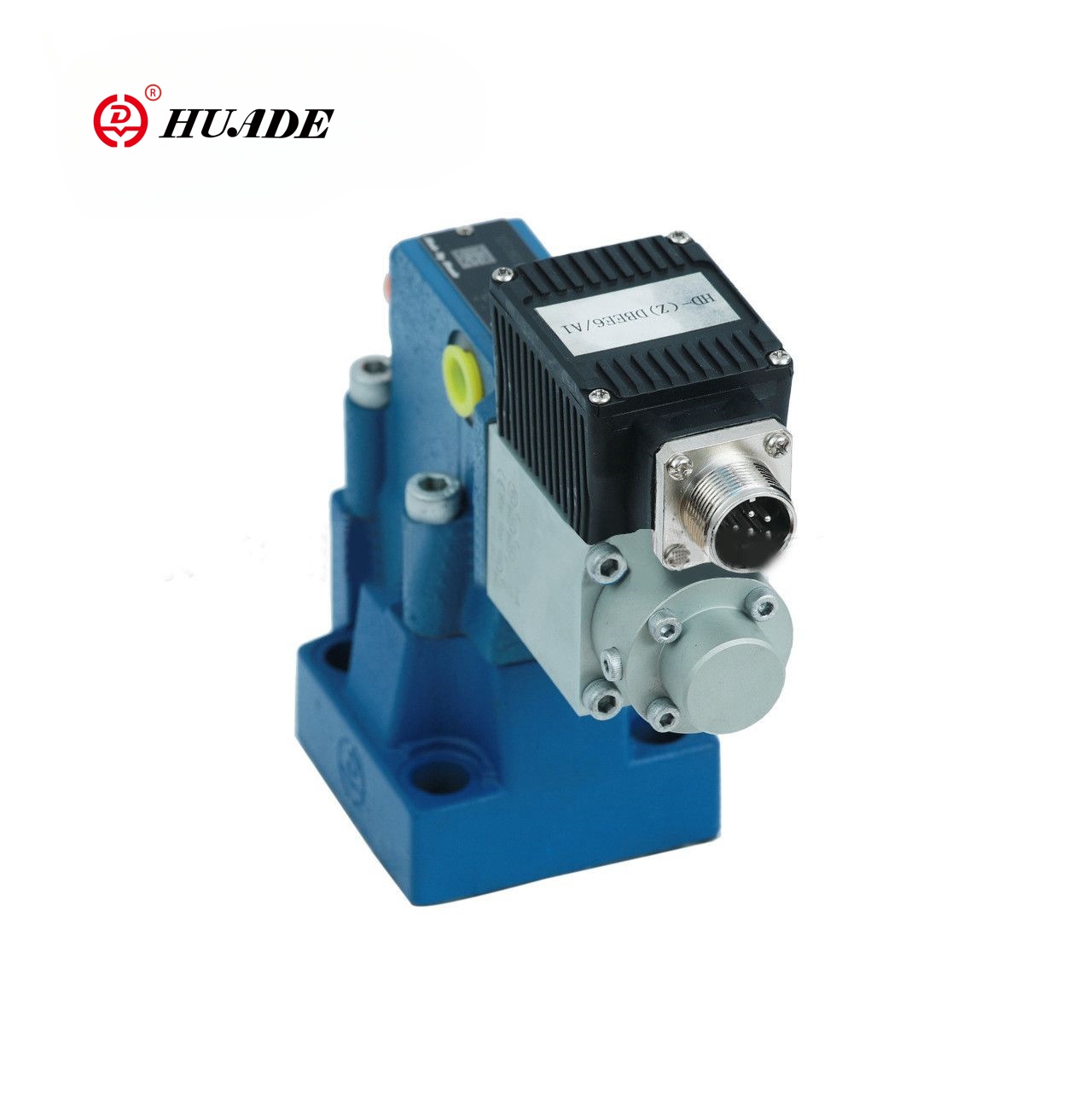

Presioaren erliebe proportzionala Balbula Zdbee-1x

Model:

HuaFilter txinatar hornitzailea da, Huade Hydraulic-en presio proportzionalki erliebe balbula zdbee-1x hornitzen duena. Industriako osagai hidraulikoen fabrikatzaile garrantzitsu gisa, huade hidraulikoak eta bere langile guztiak koherentea izan dira bezeroei kalitate handiko eta kostu baxuko balbula hidrauliko handiagoak eskaintzeko. Balbula proportzional hidraulikoak Huade-k etxean eta atzerrian saltzen dira eta merkatuak eta kontsumitzaileek aitortu dituzte.

Bidali kontsulta PDF Deskargatu

Produktuaren Deskribapena

Zdbee-1X erliebe proportzionalaren balbula funtzionatutako erliebe-balbula da, solenoide proportzional batek bultzatzen duena, sistemaren presioaren ezarpen eta kontrol zehatza lortzeko. Balbula proportzional honek eredu bera ordezkatu dezake Rexroth-etik. Huaderen balbula hidraulikoek estandar berdinak hartzen dituzte rexroth gisa, baina prezioa txikiagoa da.

Presio proportzionalaren erliebearen balbula proportzionala duten produktuen parametroa Zdbee-1x

Jeneral
Jartze		hautazko
Tenperaturaren tartea (℃)		-20 to +80
Giroaren tenperatura-tartea	Dbe eta Zdbe (℃)	-20 eta 70
	Dbee eta Zdbee (℃)	-20 eta +50
Pisu	Dbe eta Zdbe (kg)	2.4
	Dbee eta Zdbee (kg)	2.5
Hidraulikoa (ʋ = 46 mm2 / s eta t = 40 ° C ± 5 ℃)
Max. Eragiketa presioa	PORTS P: P1-P2: A1-A2: B1-B2 MPA	31.5
	Port T MPA	5
Max. Presio likidoa	Presio fasea 5 MPA	5
	Presio fasea 10 MPA	10
	Presio fasea 20 mpa	20
	Presio etapa 31,5 mpa	31.5
Min. Presio likidoa 0 mpa	Ikusi kurba ezaugarriak
Itzultzeko presio portua; Kanpoko pilotu pilotuaren ihesa (Y)	bereizi eta zero presio depositua
Pilotu olio fluxua l / min	0,6o1.2
Max. fluxua l / min	30
Presio fluidoa	Mineral Oil (HL, HLP) DIN 51 524
Presio fluidoen tenperatura-tartea	-20to + 80
Biskositate-tartea mm2 / s	15 eta 380

Elektriko	24V DC
Min.Control Korrontea (MA)	100
Max.control uneko ma	1600
Solenoide bobina erresistentzia	Balio hotza 20 ºC-tan (ω)	0.54
	Max.warm balioa (ω)	7.8
Zerga	100
Konexio elektrikoak	Dbe eta Zdbe	Osagai entxufearekin DIN EN 175 301 ~ 803
		Plug-in Connector DIN EN 175 301-803
	Dbee eta zdbee	Osagaien plugarekin DLN 43 563-AM6-3
		Plug-in konektorea toe din 43 563-bf6-3
Balbula babestea DIN 40 050	IP 65
Kontrolatu elektronika dbee eta zdbee	Balbulan integratua
Dbe eta Zdbe
Anplifikadorea Eurocard formatuaren analogian	HD-VT-VSPA1-1-10 /

Produktuen funtzioa eta presio proportzionala erliebe balbula zdbee-1x aplikatzea

Ezaugarriak:

▶ Sistemaren presioa mugatzeko balbula

▶ Solenoide proportzionalen bidez

▶ subplate muntatzeko edo ogitarteko plakaren diseinurako

▶ Balbula eta kontrolatu elektronika iturri bakarretik

▶ HD-Zdbee motak Kontrol Elektroniko Integratuarekin

①Omando-balioa presioaren kurba ezaugarriaren adibidea

②Independentendemendetan erregularki gora eta behera arrapalak

Aplikazioa:

Zdbee-1x 1X erliebe proportzionalaren balbula egokia da presio-kontrol zehatza behar duten sistema hidraulikoetarako, hala nola ingeniaritza makineria, injekzio moldatzeko makinak, ekipamendu metalurgikoak eta bestelako eremuak.

Presio proportzionalaren erliebearen balbula proportzionalaren funtzioa eta atala Zdbee-1x

Presio proportzionala arintzeko balbulak, HD-DBE motak solenoide proportzional baten bidez jarduten dira. Balbula hauek sistemaren presioa mugatzeko erabiltzen dira. Balbula hauekin sistemaren presioa egokitzea posible da, hau da, mugatua izan behar da, komando elektrikoaren balioari dagokionez.

Balbula hauek funtsean solenoide proportzionala (1), etxebizitza (2), balbularen kartutxoa (3), bobina (4) eta pilotu pilotua (8) osatzen dute. Solenoide proportzionalak korronte elektrikoa proportzionalki indar mekaniko bihurtzen du. Korrontearen gehikuntzak sarbide bakarra du. Solenoide Armadura Ganbera fluido hidraulikoaz betetzen da eta presioa orekatuta dago. Sistemaren presioaren ezarpena solenoide proportzionalen bidez egiten da (1) komandoaren balioari dagokionez. Port P-ko sistematik sortutako presioa spoolaren eskuinaldean jokatzen du (4). Aldi berean, sistemaren presioak kontrol-lerroaren bidez jarduten du (6) orifice (5) udaberrian kargatutako spool aldean (4). Beste rificio baten bidez (7) sistemaren presioak pilotu pilotuaren gainean jarduten du (8) solenoide proportzionalaren indarraren aurka (1). Sistemaren presioa aurrez ezarritako balioa lortu ondoren Poppet pilotua (8) bere eserlekutik altxatzen da. Ereduaren arabera, pilotu pilotua kanpotik atera daiteke kanpotik A (Y) edo barrutik deposituan, horrek du eragina udaberrian kargatu den udaberrian kargatutako spool aldean (4). Sistemaren presioak apur bat igotzen jarraitzen badu, spoolaren eskuinaldean ezkerretara ezkerrera ezkerrera kontrolatzen du P-tik kontrolatzeko. Gutxieneko kontroleko unean - Zero-ko komando-balioa ezarriko da.

Proportzioaren presioaren erliebearen egitura VALVE ZDBE-1X

Presio proportzionalaren erliebearen balbula zdbee-1x

Diseinu funtzionalari dagokionez, Balbula proportzionala Zdbee-1x funtsean Zdbe erliebe proportzionaleko balbulei dagokie. Alde bakarra da solenoide proportzionala etxebizitza batekin hornituta dagoela, kontrolagailu elektronikoa eraikitzen dela. Energia hornidura eta puntu-tentsioa plug-in konektore baten bidez jasotzen dira (11).

Puntu-presioaren ezaugarria ezarritako kurba aurrez ezarrita dago fabrikatzaileak fabrikatzeko gutxieneko tolerantzien printzipioan oinarrituta. Presioaren igoera eta jaitsiera egiteko arrapala independentea izan daiteke, dagozkien potentiometroak erabiliz.

Presio proportzionalaren erliebearen balbula zdbee-1x

Hot Tags: Presio proportzionala Erliebearen Balbula Zdbee-1x, Txina, Fabrikatzailea, hornitzailea, fabrika, handizkako, prezio baxua, kalitatea, iraunkorra
