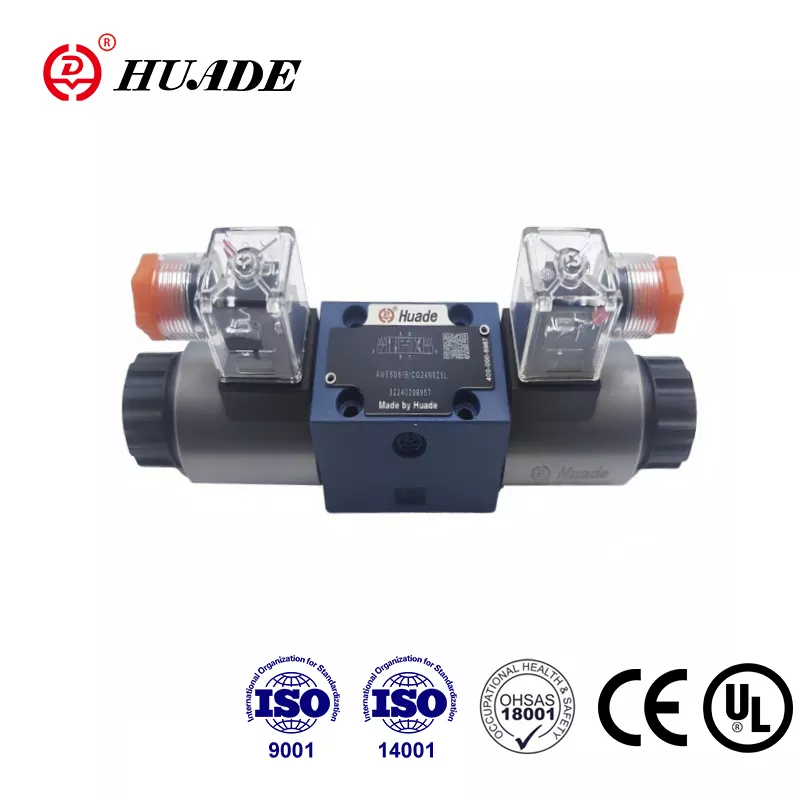

Sistema hidraulikoekin lan egiten duzunean, norabide-kontrol-balbula egokia aukeratzeak zure ekipoaren errendimenduan eta fidagarritasunean diferentzia guztiak eragin ditzake. Rexroth 4WE 6 Y norabideko kontrol-balbulak industria hidraulikoko osagai fidagarri gisa ospea lortu du, eta berezi egiten duena ulertzeak zure aplikaziorako aukera egokia den erabakitzen lagunduko dizu.
Zer da Norabide Kontrol Balbula bat?
4WE 6 Y modeloaren berezitasunetan murgildu aurretik, norabide-kontroleko balbulek zer egiten duten ulertzen laguntzen du. Balbula hauek fluido hidraulikoak non isurtzen diren kontrolatzen duten sistema hidraulikoetako oinarrizko osagaiak dira. Fluidoaren ibilbidea aldatuz, zehazten dute zilindro batek zein noranzko mugitzen den edo motor batek alde batera edo bestera biratzen duen. Pentsa itzazu fluido hidraulikoaren trafiko-kontrolatzaile gisa, joan behar den lekura zuzenduz.

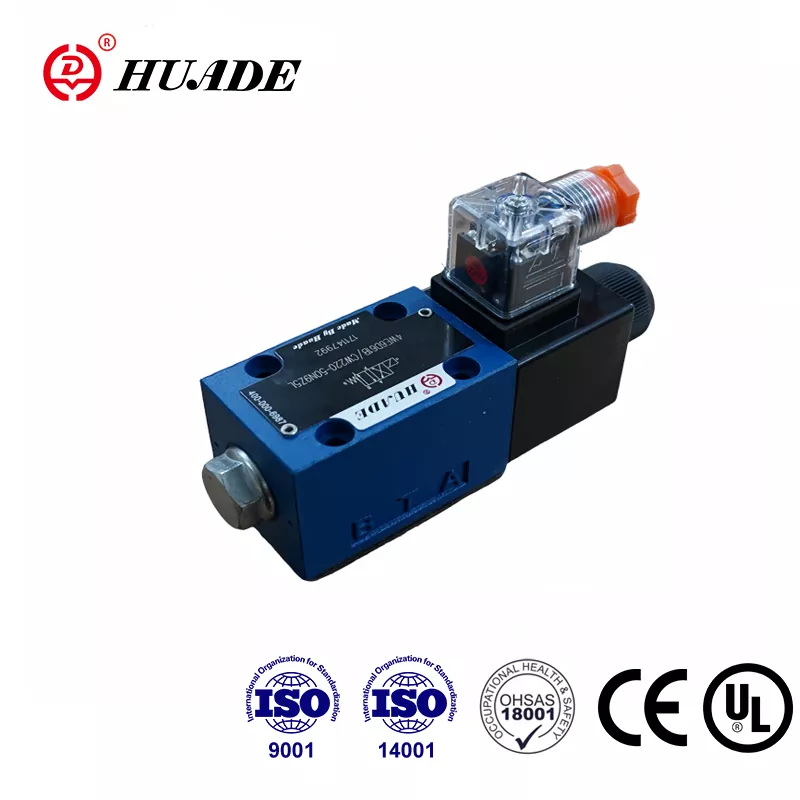

Rexroth 4WE 6 Y norabide-kontroleko balbula solenoide bidezko balbulen kategorian sartzen da, hau da, seinale elektrikoak erabiltzen ditu balbularen posizioa aldatzeko. Kontrol elektriko honi esker, denbora zehatza garrantzitsua den sistema automatizatuetan integratzea errazten da.
4WE 6 Y Diseinuaren Oinarriak
4WE 6 Y NG 6 tamaina estandarrarekin eraikita dago, industria hidraulikoko tamaina ohikoenetako bat baita. Tamaina hau CETOP 3 edo ISO 4401-03 bezala ere ezagutzen da munduko hainbat tokitan. Horrek esan nahi du zuretzat balbula muntaketa-eredu estandarrak egokituko dituela, instalazioa erraza eta ordezkatzea erraztuz errepidean behar izanez gero.
Balbulak 4 bideko eta 2 posizioko balbula gisa funtzionatzen du. Termino sinpleagoetan, linea hidraulikoak konektatzeko lau ataka ditu, eta bi fluxu-konfigurazio ezberdinen artean alda daiteke. Bere izenaren "Y"-ak balbularen barruko bobina diseinu espezifikoari egiten dio erreferentzia, posizio bakoitzean fluidoa nola isurtzen den zehazten duena.
4WE 6 Y norabideko kontrol balbularen ezaugarri aipagarri bat ekintza zuzeneko diseinua da. Balbula nagusi handiago bat mugitzeko kontrol-seinale txiki bat behar duten pilotu-balbulek ez bezala, balbula honen solenoideak zuzenean mugitzen du fluido-fluxua kontrolatzen duen bobina. Diseinu honek erantzun-denbora azkarragoak eskaintzen ditu normalean, nahiz eta balbulak emari-tasa moderatuekin hobeto funtzionatzen duela esan nahi du oso altuekin baino.
Y-Spool konfigurazioak nola funtzionatzen duen
Rexroth 4WE 6 Y noranzko kontrol balbularen Y-bobina konfigurazioak fluxu eredu zehatz bat sortzen du. Solenoidea dinamizatzen ez denean, balbula bere atseden-posizioan dago. Egoera horretan, ponparen presioa laneko ataka batera konektatzen da, beste laneko ataka depositura isurtzen den bitartean. Solenoidea dinamizatzen duzunean, bobina mugitzen da konexio horiek alderantzikatzeko.
Aldaketa-jokaera honek 4WE 6 Y balbula pilotu gisa bereziki erabilgarria egiten du. Sistema hidrauliko askotan, batez ere balbula nagusi handiak dituztenetan, 4WE 6 Y balbula handiagoari zer egin behar duen esaten dion kontrol-garun gisa balio du. Balbula nagusiaren albo batera edo bestera bidaltzen du presio pilotua, balbula handiago hori aldatzea eta fluxu astunaren eskakizunak kudeatzea eraginez.
Balbulak blokeo mekanismoa deitzen dena erabiltzen du konfigurazio askotan. Horrek esan nahi du behin solenoidea dinamizatzen duzunean eta balbula etengailuen posizioan, hor jarraitzen duela energia moztu ondoren ere. Ez da atzera bueltatuko berriro dinamizatzen duzun arte. Ezaugarri honek energia aurrezten du, ez baituzu zertan solenoidea etengabe piztuta eduki.
Presio- eta fluxu-gaitasunak
Rexroth 4WE 6 Y norabide-kontroleko balbulak 350 bar-eko lan-presioak kudeatu ditzake bere portu nagusietan, hau da, 5.000 psi inguru. Hori merkatuan dauden ekonomia balbula asko baino dezente handiagoa da. Deposituaren atakak 160 bar-era eraman ditzake bertsio estandarretan, eta modelo batzuek 210 bar-etarako balio dute.
Emari ahalmenari dagokionez, balbulak minutuko 80 litroraino kudea dezake, edo minutuko 21 litro gutxi gorabehera. Horri esker, gama ertaineko aplikazio hidraulikoetarako egokia da. Zure sistemak fluxu handiagoak kudeatu behar baditu, normalean balbula hau balbula nagusi handiago baten kontrol pilotu gisa erabiliko duzu fluxu guztia zuzenean kudeatu beharrean.
Aipatzekoa da balorazio hauek baldintza zehatzetan gaitasun maximoak adierazten dituztela. Mundu errealeko aplikazioetan, benetako presio-jaitsiera eta fluxua kudeatzea zure fluido hidraulikoaren biskositatea eta posizio bakoitzean balbula bidezko fluxu espezifikoak bezalako faktoreen araberakoak dira.
Wet-Pin Solenoide Teknologia
Rexroth 4WE 6 Y norabideko kontrol balbula bereizten duen ezaugarri nagusietako bat pin bustidun solenoidearen diseinua da. Konfigurazio honetan, solenoidearen enbaladoa zuzenean likido hidraulikoan kokatzen da, bertatik urrun egon beharrean. Hau ezohikoa dirudien arren, benetan hainbat abantaila eskaintzen ditu.
Fluido hidraulikoak solenoidearen hozgarri eta lubrifikatzaile gisa jokatzen du. Honek solenoideak gehiago irauten eta fidagarritasun handiagoz funtzionatzen laguntzen du milioika ziklotan zehar. Fluidoak bobina elektromagnetikoak sortutako beroa xurgatzen du eta urruntzen du, bobina kaltetu edo indar magnetikoa murriztu dezakeen gehiegizko berotzea saihestuz.
Heze-pin diseinuari esker, solenoidea kendu eta ordeztu daiteke sistema hidraulikoa hustu gabe edo presioa duten osagaietan hautsi gabe. Eredu batzuetan bobina 90 gradu edo guztiz biratu dezakezu konexio elektrikoa zure instalazio zehatzerako eskuragarriagoa izan dadin.
Hala ere, diseinu honek baldintza batzuk ezartzen dizkio fluido hidraulikoari. Olioak solenoidearen barne osagaiekin bateragarria izan behar du. Rexroth-ek bereziki ohartarazten du olio hidraulikoak erabiltzeaz zink-oinarritutako gehigarri batzuekin, hauek balbularen barruko pasabide txikiak denboran zehar oztopatzen dituzten gordailuak sor ditzakete eta.
Fluidoen bateragarritasuna eta garbitasuna
4WE 6 Y norabide-kontroleko balbulak olio hidrauliko mineral estandarrekin eta suaren aurkako fluido mota batzuekin funtzionatzen du. Zigilu estandarrak NBR (nitrilo-kautxu) eginda daude, olio mineral gehienak maneiatzen dituena eta -30 °C eta +80 °C arteko tenperatura tartean funtzionatzen duena. Fluido desberdinekin edo tenperatura altuagoekin bateragarritasuna behar baduzu, FKM (fluorokarbonoa) zigiluak eskuragarri daude aukera gisa.
Zure fluido hidraulikoa garbi mantentzea funtsezkoa da Rexroth 4WE 6 Y norabide-kontrol balbularen epe luzerako fidagarritasuna lortzeko. Balbulak ISO 4406 klaseko 20/18/15 edo hobearen garbitasuna behar du. Termino praktikoetan, horrek esan nahi du filtrazio eraginkorra behar duzula, normalean 10 mikra edo finagoko iragazkiak dituztenak.
Kutsatutako fluidoa norabide-kontrol-balbulen arazoen kausa ohikoenetako bat da. Fluidoan dauden partikulek bobinaren eta zuloaren doitasun-azalak urratu ditzakete, denborarekin barne-ihesak areagotuz. Bobina itsatsita ere eragin dezakete, eta aldaketa motela edo osatugabea da. Behar bezala mantentzen den iragazketa-sistema batek arazo hauek saihesten ditu eta balbularen bizitza iraupena nabarmen luzatzen du.
Aukera elektrikoak eta konexioak
4WE 6 Y norabide-kontroleko balbulak tentsio-aukera desberdinak ditu potentzia-sistema desberdinekin bat etortzeko. Aukera arruntak 24V DC, hau da, industria kontrol sistema askotan estandarra, baita 110V edo 230V bezalako AC tentsioak. Balbulen energia-kontsumoa 30 watt ingurukoa da normalean.
Balbula bat eskatzen duzunean, modelo zenbakiak zehazki zer tentsio behar duen esaten dizu. Adibidez, "G24" ereduaren izendapenean 24V DC esan nahi du, eta "W230" 230V AC adierazten du. Konexio elektrikoa normalean DIN EN 175301-803 zehaztapenak betetzen dituen 3 pin konektore estandar gisa etortzen da, beste konektore mota batzuk eskuragarri dauden arren.
Balbularen bertsio batzuek eskuz gainditzeko eginbide bat dute, normalean "N9" gisa izendatuta modeloaren kodean. Horri esker, bobina eskuz bultza dezakezu balbula aldatzeko energia elektrikoa erabilgarri ez dagoenean, eta hori lagungarria izan daiteke konfigurazioan edo arazoak konpontzeko. Hala ere, eskuz gainditze honek mugak ditu eta deposituaren presioa 50 bar baino txikiagoa denean bakarrik erabili behar da.
Instalazio-baldintzak
Rexroth 4WE 6 Y norabide-kontrol-balbula behar bezala instalatzea erraza da, baina xehetasunetan arreta jarri behar da. Balbula NG 6 multzo edo azpiplaka estandar batean muntatzen da, muntatzeko lau torloju erabiliz. Muntatzeko gainazalak lautasun- eta leuntasun-baldintza zehatzak bete behar ditu, normalean Rz 4 baino zakarragoa ez dena, zigilatze egokia bermatzeko.
Momentuaren zehaztapenek uste baino gehiago axola dute. Rexroth-ek muntatzeko torlojuak 9 Nm-ra estutzea zehazten du torloju metriko estandarrentzat. Inperial-tamainako torloju batzuk erabiltzen ari bazara, zehaztapena apur bat aldatzen da hari-ezaugarri desberdinak kontuan hartzeko. Torlojuak ez estutzeak kanpoko ihesak sor ditzake, eta gehiegi estutzeak balbula gorputza desitxuratu eta bobina lotzea eragin dezake.
Balbula instalatzean, ziurtatu ataka-konexio guztiak garbi daudela eta hondakinik gabe daudela. Instalazioan sartutako partikula txikiek ere arazoak sor ditzakete geroago. Gainera, praktika ona da konexio elektrikoak egiaztatzea presio hidraulikoa aplikatu aurretik, balbula behar bezala mugitzen dela eta kableatu-arazorik ez duela ziurtatzea.
Errendimenduaren Ezaugarriak
Rexroth 4WE 6 Y norabideko kontrol-balbulak 20 eta 70 milisegundo arteko erantzun-denborak eskaintzen ditu dinamizatzean eta 10 eta 60 milisegundo artean desenergitzean. Denbora horiek alda daitezke fluidoaren biskositatea, funtzionamendu-presioa eta fluxu-baldintzen arabera.
Bobina motako balbula guztiek bezala, 4WE 6 Y-k barne-ihesak ditu diseinuz. Fluido kopuru txikiak bobinatik igarotzen dira, fluxua blokeatu behar duen arren. Ihes hau normala eta beharrezkoa da lubrifikazio egokia lortzeko, baina balbula ez dela egokia esan nahi du karga bat denbora luzez mugitu gabe mantendu behar duzun aplikazioetarako.
Barne-ihesak pixkanaka handitzen dira balbularen bizitzan zehar higadura normala gertatzen den heinean, bobina eta zuloaren artean. Horrek ez du esan nahi balbulak berehala ordezkatu behar duenik, baina kontrolatu beharreko zerbait da. Gehiegizko ihesak sistemaren eraginkortasuna murrizten du eta balbula ordezkatzea eska dezake errendimendu optimoa mantentzeko.
Aplikazio arruntak
4WE 6 Y norabide-kontroleko balbulak industria-aplikazio ugaritan erabiltzen du. Makina-erremintek balbula hauek erabiltzen dituzte sarritan, estutzeko gailuak edo erreminta-aldagailuak bezalako funtzio osagarriak kontrolatzeko. Plastikozko injekzio-makinek hainbat kontrol funtziotarako erabiltzen dituzte. Proba-bankuek eta ekipo mugikorrek ere balbula hauek sartzen dituzte normalean.
Bereziki ohikoa den aplikazio bat 4WE 6 Y balbula pilotu gisa erabiltzea da norabide-balbula handiagoetarako. Eginkizun horretan, balbula handiago bat desplazatzen duen pilotu-presioa kontrolatzen du, fluxu handiko sistema hidraulikoen kontrol elektronikoa ahalbidetuz. Konfigurazio pilotu honek balbularen fidagarritasuna eta kostu nahiko baxua aprobetxatzen ditu, balbula handiagoak erabiltzen dituen bitartean fluxu-ahalmen handia benetan behar den lekuetan.
Balbulak 350 bar arteko presioetan modu fidagarrian funtzionatzeko duen gaitasunak egokia egiten du presio baxuko balbulek segurtasun-marjina egokiak eskaintzen ez dituzten aplikazio zorrotzetarako. Presio-gaitasun horrek balbulak eraginkortasunez funtziona dezakeela esan nahi du presio-puntak dituzten sistemetan edo beti presio-kontrol zehatza mantentzen ez den.
Mantentze-gogoetak
Rexroth 4WE 6 Y norabide-kontroleko balbulak mantentze nahiko gutxi behar du bere zehaztapenen barruan funtzionatzen duenean. Mantentze-lan garrantzitsuena fluido hidraulikoaren egoera egokia mantentzea da. Horrek esan nahi du olio-aldaketak erregularki egiten direla fluidoaren fabrikatzailearen gomendioen arabera eta iragazkien egoeraren jarraipen koherentea.
Balbula ohi baino astiroago erantzuten edo guztiz mugitzen ez dela ikusten baduzu, kutsadura izan ohi da erruduna. Beharrezkoa den iragazkiak egiaztatu eta ordezkatzeak normalean arazo hauek konpontzen ditu. Fluidoen garbitasuna ziurtatu ondoren arazoak jarraitzen badute, balbula bera ikuskatu edo ordeztu beharko da.
Solenoide bobina ordeztu daiteke balbula sistematik kendu gabe, eta horrek geldialdi-denbora gutxitzen du. Bobina batek huts egiten badu, sarritan ordezko bat orduetan baino minutu batzuetan instalatu dezakezu. Diseinu modular hau wet-pin solenoidearen konfigurazioaren abantaila praktikoetako bat da.
Kostua eta erabilgarritasuna
Benetako Rexroth 4WE 6 Y norabide-kontroleko balbulek ehunka dolar balio dute normalean, eta prezio zehatzak aukera zehatzen eta tentsio-baldintzen arabera aldatzen dira. Prezio puntu honek balbularen kalitatearen eraikuntza eta errendimendu gaitasunak islatzen ditu. Alternatiba gutxiago garestiak dauden arren, batez ere Asiako fabrikatzaileek, Rexroth izenak ingeniari askok aplikazio kritikoetarako balio duten fidagarritasun ospea du.
Balbula oso eskuragarri dago Rexroth banatzaileen eta hornikuntza industrialeko etxe askoren bidez. NG 6 dimentsio estandarrak jarraitzen dituenez, beste fabrikatzaile batzuen funtzionalki antzeko balbulak ere aurki ditzakezu behar izanez gero, nahiz eta errendimendu-ezaugarri zehatzak desberdinak izan daitezkeen.
Bolumen handiko aplikazioetarako, Rexroth banatzaile edo ordezkariekin aukerak zuzenean eztabaidatzeak batzuetan prezio edo epe hobeak lor ditzake. Zure behar zehatzetarako konfigurazio egokia hautatzen ari zarela ziurtatzen lagunduko dizute ere.
Noiz kontuan hartu alternatibak
Rexroth 4WE 6 Y norabide-kontroleko balbula aplikazio askotan bikaina den arren, ez da beti aukerarik onena. Zure aplikazioak kargari eusteko barne-ihesik behar ez badu, balbula-balbula edo balbula kontraesankor batek hobeto balioko luke. Bobina balbulen berezko isurketak ez dira egokiak egiten zero isurketa aplikazio hauetarako.
Piztu eta itzaltze soila baino kontrol proportzionala behar duten aplikazioetarako, Rexroth-ek 4WRPEH seriea bezalako norabide-balbul proportzionalak eskaintzen ditu. Balbula hauek fluxu-kontrol aldakorra eskaintzen dute eta tarteko posizioak mantendu ditzakete, kontrol gaitasun askoz sofistikatuagoak eskainiz.
Zure fluxuaren eskakizunak minutuko 80 litro baino handiagoak badira, balbula tamaina handiagoa edo 4WE 6 Y balbula nagusi handiago baten pilotu gisa balio duen konfigurazio bat beharko duzu. Balbula bere fluxu-ahalmen nominaletik haratago erabiltzeak gehiegizko presio-jaitsiera, beroa sortzea eta higadura bizkortua eragin ditzake.
Azken Gogoetak
Rexroth 4WE 6 Y norabideko kontrol-balbulak aukera ona da balbularen presio- eta fluxu-gaitasunen barruan kommutazio-kontrol fidagarria behar duten sistema hidrauliko industrialetarako. Bere heze-pin solenoidearen diseinuak iraunkortasun bikaina eskaintzen du, eta NG 6 tamaina estandarrak sistema hidrauliko gehienetan integratzea errazten du.
Balbula honen arrakasta aplikazio eta instalazio egokira dator. Zure fluido hidraulikoa garbia eta bateragarria dela ziurtatzeak, instalazio-momentuaren zehaztapenak jarraituz eta balbularen funtzionamendu-parametroen barruan mantentzeak urteetako zerbitzu fidagarria emango dizu. Balbulak kontrol zuzeneko elementu gisa edo balbula pilotu gisa funtzionatzeko duen gaitasunak malgutasuna ematen du sistemaren diseinuan.
4WE 6 Y norabide-kontrol balbulak zer egiten duen ondo eta bere mugak non dauden ulertzeak zure sistema hidraulikorako osagai egokia den ala ez erabakitzen lagunduko dizu. Behar bezala aplikatzen denean, fluidoen norabidea kontrolatzeko zeregin zorrotza betetzen duen zaldi fidagarria da egunero.
