Gida zabal honek kontrol proportzional hidraulikoaren teknologia termino sinpleetan azaltzen du, oinarrizko lan-printzipioetatik hasi eta serbo-kontrolerako aplikazio aurreratuetaraino.

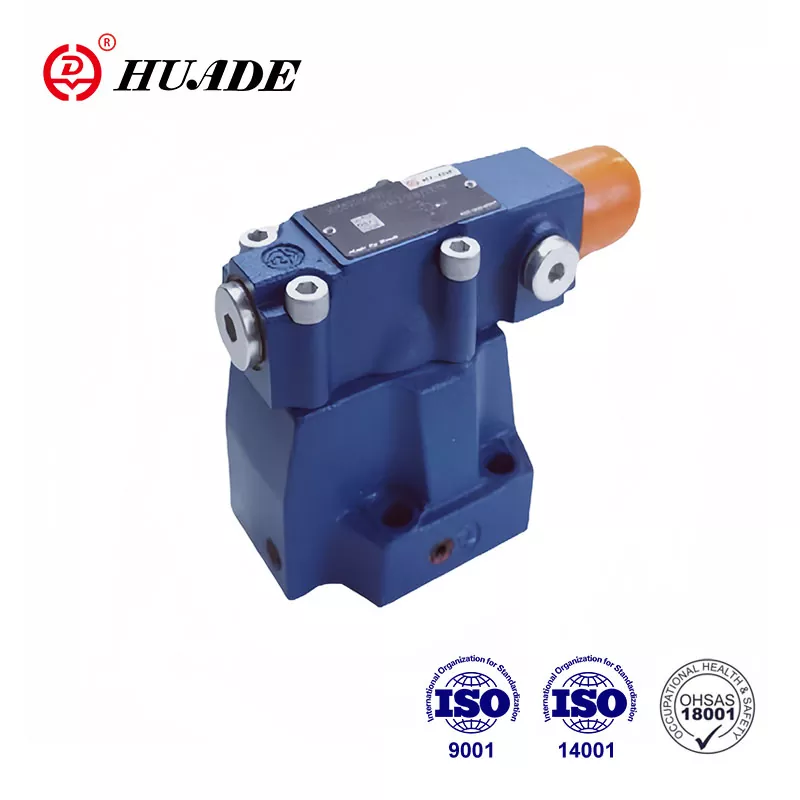

Zer da balbula proportzional hidraulikoa?
Balbula proportzional hidrauliko bat sarrerako seinale elektrikoak irteera hidrauliko proportzionaletan bihurtzen dituen gailu elektrohidrauliko bat da. On/off solenoide balbula sinpleak ez bezala, balbula proportzionalek fluidoaren emaria, presioa eta norabidearen kontrol etengabea eta aldakorra eskaintzen dute. Ikuspegi orokorra lortzeko, ikusErrendimendu handikoak.
Ezaugarri nagusiak:
- Seinale elektriko analogikoak (0-10V, 4-20mA) kontrol hidrauliko zehatz bihurtzen ditu
- Erabat irekitako eta itxitako egoeren artean kokapen infinitua eskaintzen du
- Makinen mugimendu leun eta gradualak ahalbidetzen ditu
- Ezin hobeto integratzen da PLC kontrol-sistemekin eta automatizazio-sareekin
Pentsa ezazu potentzia hidraulikoaren etengailu dimmer gisa, kontrol zehatza emanez "potentzia osoa" edo "desaktibatu" beharrean.
Balbula proportzional hidraulikoen funtzionamendua:Kontrol Prozesua
Funtzionamenduaren oinarrizko printzipioa
Balbula kontrolagailuak seinale elektriko analogikoa bidaltzen du (normalean 0-10V DC edo 4-20mA korronte-begizta) solenoidearen eragingailu proportzionalari.
Să explorăm motivele cheie din spatele popularității imense a supapelor cu bilă și să examinăm și unele dintre celelalte tipuri comune.
Indar magnetikoak balbularen bobina mugitzen du malgukiaren erresistentziaren aurka. Spool posizioa zuzenean dagokio sarrerako seinalearen indarrari.
Bobina mugimenduak zulo hidraulikoaren irekiera aldatzen du, emari-abiadura, presioa edo norabide-fluxu-bideak kontrolatuz.
အာရှထုတ်လုပ်သူများသည် ISO 4401 သဟဇာတဖြစ်သောအဆို့ရှင်များနှင့်လည်းဈေးကွက်သို့ 0 င်ရောက်ခဲ့ကြသည်။ Huade နှင့် Shanghai Lixin ကဲ့သို့သောကုမ္ပဏီများသည်အပြိုင်အဆိုင်ဈေးနှုန်းများဖြင့်အပြိုင်အဆိုင်ဈေးနှုန်းများဖြင့်အပြိုင်အဆိုင်စျေးနှုန်းများဖြင့်ပေးသည်။ ထိုရွေးချယ်စရာများသည်တူညီသောအမှတ်တံဆိပ်အသိအမှတ်ပြုမှုကိုမထမ်းဆောင်နိုင်သော်လည်း၎င်းတို့သည်အခြေခံဒီဇိုင်းအခြေခံမူများနှင့် mounting စံနှုန်းများအတိုင်းလိုက်နာသည်။
Kontrol Teknologia Aurreratuak
Pultsu-zabalera modulazioa (PWM):Energia-kontsumoa eta bero-sorkuntza murrizten ditu indarraren kontrol zehatza mantenduz.
Dither maiztasuna:Oszilazio txikiek (normalean 100-300 Hz) marruskadura estatikoa gainditzen dute eta balbularen bereizmena hobetzen dute eskala osoaren % ±0,1era.
Seinalearen arrampa:Sarrera pixkanakako aldaketek shock hidraulikoa saihesten dute eta eragingailuaren azelerazio/desazelerazio leuna bermatzen dute.
Zehaztapen teknikoak eta errendimendu-parametroak
Errendimendu-neurri kritikoak
| Parametroa | Barruti tipikoa | Errendimendu handikoak |
|---|---|---|
| Emaria Ahalmena | 10-500 L/min | Gehienez 2000 L/min |
| Funtzionamendu-presioa | 210-350 bar | Gehienez 700 bar |
| Erantzun Denbora | 50-200 ms | 15-50 ms |
| Linealtasuna | ±% 3-5 | ±% 1 |
| Histeresia | %2-5 | <%1 |
| Ebazpena | % 0,5-1 | %0,1 |
| Maiztasun Erantzuna | 10-50 Hz | 100+ Hz |
Seinaleen bateragarritasuna
Tentsioaren kontrola:±10V, 0-10V DC
Uneko kontrola:4-20mA, 0-20mA
Protokolo digitalak:CANopen, EtherCAT, IO-Link, Profinet
Iritzi motak:LVDT, potentziometroa, presio-transduktorea
Kontrol Proportzional Balbula motak
1. Emaria kontrolatzeko balbul proportzionalak
Funtzioa:Abiadura kontrolatzeko emari bolumetrikoa erregulatu
Aplikazioak:CNC makina-erreminta, eragingailu robotikoak, garraiatzaile-sistemak
Fluxuaren barrutia:5-500 L/min ±% 2ko zehaztasunarekin
2. Presioa arintzeko/murrizteko balbulak proportzionalak
Funtzioa:Mantendu presioa konstante edo mugatu sistemaren gehienezko presioa
Aplikazioak:Injekzio-moldeaketa, materialen probak, clamping sistemak
Presio-tartea:5-350 bar ±% 1 erregulazio zehaztasunarekin
3. Norabidezko Kontrol Balbul proportzionalak
Funtzioa:Balbula proportzionalen teknologiaren etorkizuneko joerak
Konfigurazioak:4/3 bide, 4/2 bide fluxu proportzionala kontrolatzeko
Aplikazioak:Hidraulika mugikorra, automatizazio industriala, servokokatzea
4. Bi etapako balbul servoproportzionalak
Funtzioa:Fluxu handiko aplikazioak serbo-mailako zehaztasunarekin
Etapa pilotua:Serbobalbula txikiak etapa nagusia kontrolatzen du
Aplikazioak:Altzairuzko ijezketa-fabrikak, prentsa handiak, itsas gidatzeko sistemak
Balbula proportzionalak eta servoak eta estandarrak: konparazio teknikoa
| Zehaztapena | Balbula estandarra | Balbula Proportzionala | Servo Balbula |
|---|---|---|---|
| Kontrol Ebazpena | Aktibatu/Desaktibatu bakarrik | % 0,1-1 | %0,01-0,1 |
| Maiztasun Erantzuna | N/A | 10-50 Hz | 100-500 Hz |
| Presio-jaitsiera | 5-20 bar | 5-15 bar | 3-10 bar |
| Kutsadurarako tolerantzia | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Kostu-faktorea | 1x | 3-5x | 8-15x |
| Mantentze-tartea | 2000 ordu | 1000-2000 ordu | 1000-2000 ordu |
Aplikazio aurreratuak eta industriaren erabilera-kasuak
Fabrikazio Automatizazioa
- Injekzio moldaketa:Presioaren kontrola % ± 0,5 barruan piezaren kalitate koherentea lortzeko
- Metalen konformazioa:Indarra kontrolatzea 5000 tona arte, presio proportzionalaren erregulazioarekin
- Muntaketa lerroak:Eragingailu anitzen arteko abiadura parekatzea % ± 1 barruan
Ekipamendu Mugikorra
- Excavadorearen kontrola:Joystick-tik balbula erantzuteko denbora <100 ms operadorearen erosotasunerako
- Garabi-eragiketak:Load-sensing presio-kontrola energia-eraginkortasunerako
- Nekazaritzako makineria:Desplazamendu aldakorreko ponparen kontrola PTO aplikazioetarako
Aeroespaziala eta Defentsa
- Hegaldi-simulatzaileak:Mugimendu-plataformaren kontrola ± 0,1 mm-ko kokapen-zehaztasunarekin
- Hegazkin-sistemak:Lurreratze-trenaren eta hegaldiaren kontrolaren gainazalaren aktuazioa
- Proba ekipoak:Neke-probak indar eta maiztasun kontrol zehatzarekin
Kontrol Sistemaren Integrazioa eta Sareak
PLC Integrazioa
Balbula proportzional gehienek kontrolagailu logiko programagarriekin konektatzen dute:
- I/O analogikoa:4-20mAko korronte-begiztak edo ±10V-ko tentsio-seinaleak
- Balbula-anplifikadoreak:Bihurtu PLC irteerak balbula-eraikitze-seinale egokietara
- On-Board Elektronika (OBE):Kutsatutako fluido hidraulikoa edo bernizaren pilaketa
Komunikazio Industrialeko Protokoloak
- EtherCAT:Denbora errealeko Ethernet abiadura handiko serbo aplikazioetarako
- CANopen:Kontrol banatua ekipo mugikor eta industrialetan
- IO esteka:Sentsore adimendunen integraziorako puntuz puntuko komunikazioa
- Profinet/Profibus:Siemens automatizazio ekosistemen bateragarritasuna
Begizta itxiko kontrol-algoritmoak
- PID kontrola:Feedback kontrola proportzionala-integrala-deribatua
- Aurrerapena:Erantzun dinamikoa hobetzeko aurreikuspen-kontrola
- Kontrol Egokigarria:Fluxu handiko aplikazioak serbo-mailako zehaztasunarekin
Arazoak konpontzeko eta diagnostikatzeko prozedurak
Ohiko hutsegite moduak eta irtenbideak
Spool itsatsita (hutsen % 80)
Kausa:Kutsatutako fluido hidraulikoa edo bernizaren pilaketa
Irtenbidea:Garbitu sistema, ordeztu iragazkiak, mantendu ISO 19/16/13 garbitasuna
Prebentzioa:500 orduko iragazkia ordezkatzea, fluidoen analisia
Seinalearen Deriva/Linealitate-galera
Kausa:Tenperaturaren ondorioak, osagaien zahartzea, interferentzia elektrikoak
Irtenbidea:Produktibitate hobetua: ziklo-denbora % 10-15 murriztea
Prozedura Prozedura:5 puntuko linealtasuna egiaztatzea tresneria kalibratuarekin
Erantzun denbora motela
Kausa:Barne-ihesak, hornidura-presioa nahikoa ez, arazo elektrikoak
Irtenbidea:Zigiluen ordezkapena, presioaren optimizazioa, anplifikadorearen sintonizazioa
Neurketa:Urratseko erantzunaren proba osziloskopioaren monitorizazioarekin
Mantentze aurreikuspenerako gaitasunak
- Bibrazioen analisia:Balbulen osagaien higadura mekanikoa hautematea
- Olioaren analisia:Kontrolatu kutsadura-maila eta gehigarrien agortzea
- Irudi termikoa:Konexio elektrikoen arazoak identifikatzea
- Errendimenduaren joera:Jarraitu erantzun-denbora eta zehaztasunaren degradazioa
Hautaketa-irizpideak eta dimentsionatzeko jarraibideak
Fluxuaren Baldintzak
Kalkulatu beharrezko emaria:
- Q = Emaria (L/min)
- A = Eragilearen azalera (cm²)
- V = Nahi den abiadura (m/min)
- η = Sistemaren eraginkortasuna (0,85-0,95)
Joystick-tik balbula erantzuteko denbora <100 ms operadorearen erosotasunerako
Presio-balorazioa
- Sistemaren presioa:Balbularen kalifikazioa ≥ 1,5 × sistemaren gehienezko presioa
- Presio jaitsiera:Mantendu 10-15 bar balbula zehar kontrol ona izateko
- Atzeko presioa:Kontuan hartu itzulera-lerroaren murrizketak tamainan
Ingurumenari buruzko gogoetak
- Tenperatura tartea:Estandarra (-20 °C eta +80 °C), tenperatura altuko aukerak eskuragarri
- Bibrazio Erresistentzia:IEC 60068-2-6 aplikazio mugikorretarako betetzea
- IP babesa:IP65/IP67 kalifikazioak ingurune gogorretarako
- Leherketa babesa:Eremu arriskutsuetarako ATEX/IECEx ziurtagiria
Balbula proportzionalen teknologiaren etorkizuneko joerak
Industria 4.0 integrazioa
- Balbula-anplifikadoreak:Haririk gabeko monitorizazioa eta hodeian oinarritutako analitika
- Ikaskuntza automatikoa:Errendimendu optimorako algoritmo iragarleak
- Biki digitala:Balbula birtualen ereduak sistema simulatzeko
- Blockchain:Mantentze-erregistro seguruak eta piezen autentifikazioa
Material aurreratuak eta diseinua
- Fabrikazio gehigarria:Deci, care este cel mai comun tip de supapă de control al debitului?
- Material adimendunak:Forma-memoriaren aleazioak kontrol egokirako
- Nanoteknologia:Higaduraren erresistentzia hobetzeko estaldura aurreratuak
- Bio-Inspiratutako Diseinua:Fluido-dinamikaren optimizazioa naturatik
Iraunkortasunaren ardatza
- Energia berreskuratzea:Kontrol proportzionala duten zirkuitu birsortzaileak
- Fluido biodegradagarriak:Ingurumena errespetatzen duen hidraulikoarekin bateragarria
- Bizi-zikloaren ebaluazioa:Birziklagarritasunerako eta ingurumen-inpaktu murrizteko diseinua
- Eraginkortasunaren optimizazioa:AI-k bultzatutako kontrola gutxieneko energia-kontsumorako
Kostu-Erabazien analisia eta ROI-aren gogoetak
Hasierako Inbertsioa vs Operazio Aurrezkia
Ohiko itzulketaren kalkulua:
Balbulako prima proportzionala: 2.000-5.000 $
Energia aurreztea: energia hidraulikoaren kontsumoaren %15-30
Mantentze-lanak murriztea: %25 zerbitzu-dei gutxiago
Produktibitate hobetua: ziklo-denbora % 10-15 murriztea
Batez besteko ROI: 12-24 hilabete erabilera handiko aplikazioetan
Jabetzaren kostu osoa
- Energia-kontsumoa:Emari aldakorra vs. finkoko sistemak
- Mantentze-gastuak:Mantentze-estrategiak programatutako vs erreaktiboa
- Geldialdien murrizketa:Mantentze aurreikuspenerako gaitasunak
- Produktuaren kalitatea:Koherentzia hobeak txatarra-tasak murrizten ditu
Ondorioa
Balbula proportzional hidraulikoak energia hidrauliko tradizionala kontrol-sistema elektroniko modernoekin zubitzen duen teknologia kritikoa dira. Kontrol zehatza eta etengabea emateko duten gaitasunak ezinbestekoak bihurtzen ditu zehaztasuna, eraginkortasuna eta funtzionamendu leuna eskatzen duten aplikazioetarako.
Ezarpenerako funtsezko ondorioak:
- Lotu balbularen zehaztapenak aplikazioaren eskakizunekin arretaz
- Inbertitu sistemaren diseinu egokian eta fluidoen garbitasunean
- Dauden kontrol-arkitekturekin integratzeko plana
- Kontuan hartu epe luzerako mantentze- eta laguntza-eskakizunak
Fabrikazioa automatizazio eta zehaztasun handiagoarantz doan heinean, balbula proportzionalen teknologiak eboluzionatzen jarraitzen du diagnostiko adimentsuagoekin, konektibitate hobearekin eta errendimendu gaitasun hobeekin.
Lehendik dauden ekipoak berritu edo sistema berriak diseinatu, balbula proportzionalen teknologia ulertzeak sistema hidraulikoaren errendimendua optimizatzen laguntzen du etorkizuneko Industria 4.0 integratzeko eskakizunetarako prestatzen den bitartean.
Zure sistema hidraulikoetan balbula proportzionalen teknologia ezartzeko prest? Kontuan izan automatizazio-ingeniari esperientziadunekin kontsultatzea zure aplikazio zehatzetarako aukeraketa eta integrazio optimoa ziurtatzeko.
