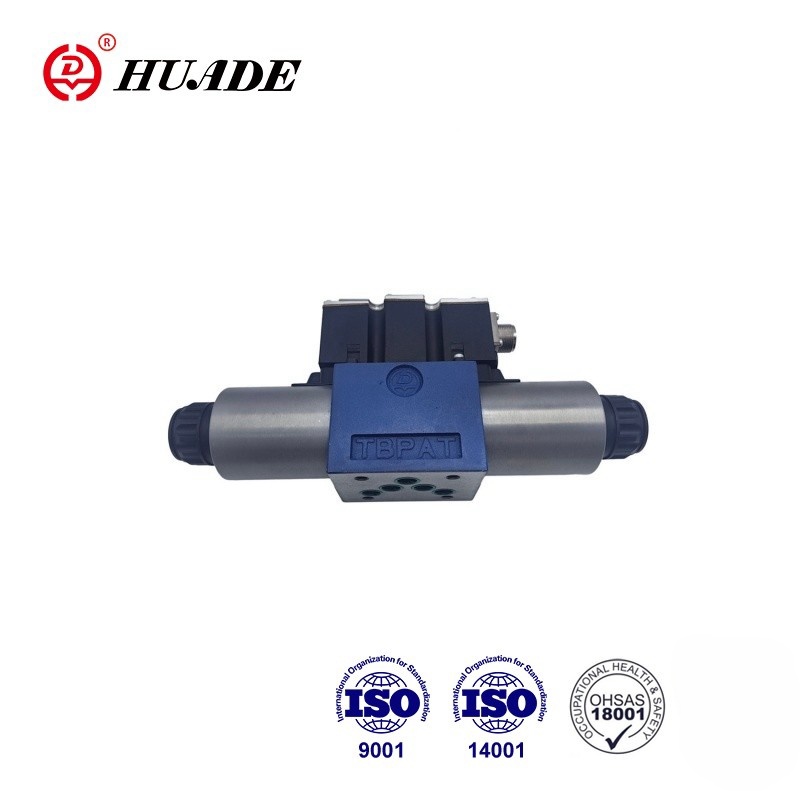

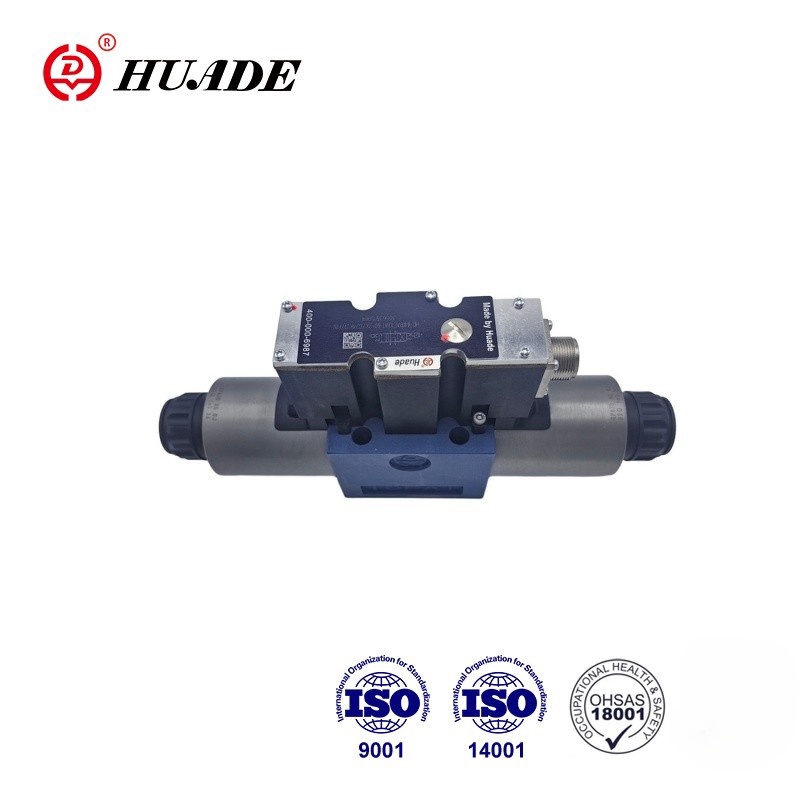

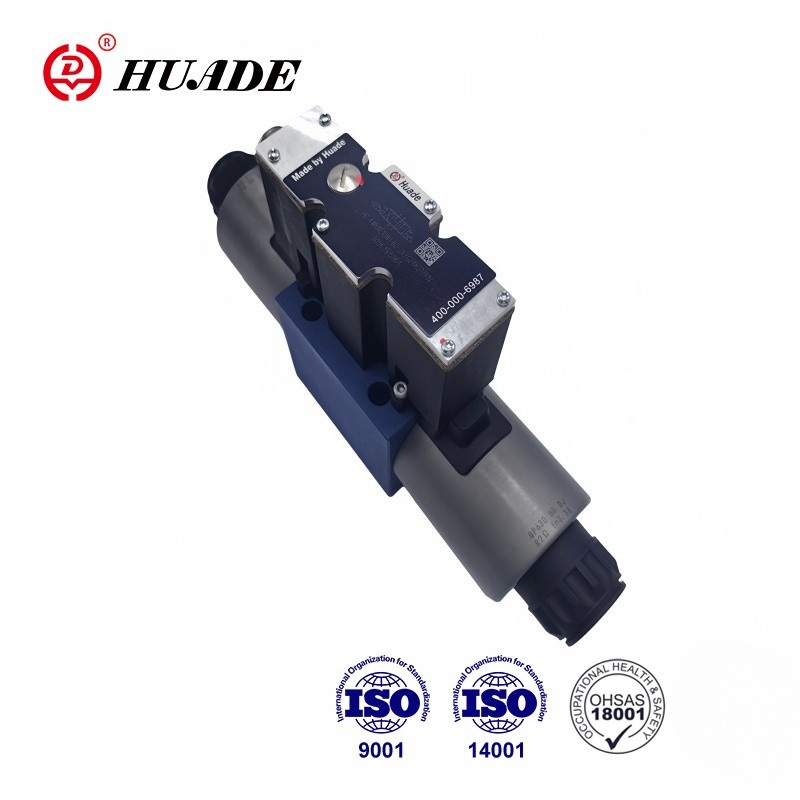

4wrae-2x seriea norabide-balbula proportzionala da, solenoide proportzionala zuzenean. Fluxu-tasa eta fluxu likidoaren norabidea kontrolatzeko erabiltzen da. Produktuaren kalitatea fidagarria da eta errendimendua egonkorra da. HUADE® kalitate handiko elektromagnetikoaren balbula proportzionala 9wrae-2x serieak kalitate fidagarria eta errendimendu egonkorra du. Rexroth-ek eskaintzen duen serie berdina ordezkatu dezake.
| Hidrauliko | |||
| Balbula mota | HD-Wra | HD-wrae | |
| Presio eragilea (MPA) | A, P, B portua | 31.5 | 31.5 |
| Portuak t | 21 | 21 | |
| Fluxu nominala qv nom at △ p = 1mpa | Ns6 (l / min) | 7,15 eta 26 | |
| Ns10 (l / min) | 30 eta 60 | ||
| Kutsadura maila (μ m) | ≤20 | ||
| Histeresia (%) | ≤5 | ||
| Berraztertzeko errorea (%) | ≤1 | ||
| Erantzunaren sentsibilitatea (%) | ≤0,5 | ||
| Presio fluidoa | Olio minerala edo fosfato ester | ||
| Biskositate-tartea | 20 ~ 380 | ||
| Giro tenperatura-tartea (℃) | -20 to +80 | -20 eta +50 | |
| Pisua (kg) | Ns6 | 2 | 2.2 |
| Ns10 | 6.6 | 6.8 | |
| Elektriko | |||
| Elektrikoa, solenoidea | |||
| Balbula mota | HD-Wra | HD-wrae | |
| Tentsio mota | DC | ||
| Tentsio kontrolatua (V) | ± 10 | ||
| Max.current solenoide bakoitzeko (a) | 2.5 | ||
| Solenoide bobina erresistentzia (ω) | Balio hotza 20 ℃ | 2 | |
| Max. Balio epela | 3 | ||
| Zerga | % 100 | ||
| Bobina tenperatura (℃) | gehienez +150 arte | ||
| Balbula Babesteko DIN40050 | IP65 | ||
| Elektrikoak, kontrolatzeko elektronika | |||
| Kontrol Elektronika | HD-VT-VSPA2-1-10 / | Balbulan integratua | |
| Hornidura tentsioa | Tentsio nominala VDC | 24 | |
| Beheko mugaketa v balioa v | 21/22 | 19 | |
| Goiko muga v balioa v | 35 | ||
| Anplifikadorearen energia kontsumoa | Max A | 1.8 | |
| Max. potentzia bultzada uneko a | 3 | ||
Ezaugarriak:
▶ Subplate Muntatzeko
▶ Zuzeneko balbula proportzionala zuzenean fluxu baten norabidea eta bolumena kontrolatzeko
▶ Udaberrian Kontrol-spool zentratua
▶ Kontrol elektronikoko elektronika integratua, interfazea A1 edo F1 4WRAE motako
▶ Aktorea solenoide proportzionalen bidez, hari zentralarekin eta bobina aldagarriarekin
▶ Kontrolatu elektronika 4wra motako
Aplikazioa:
4 / 2- eta 4/3 modu proportzional-balbula proportzionalak 4Wrae-2x serieak azpiplate muntatzeko zuzeneko osagai gisa diseinatuta daude. 4wra 6 W30-2x Norabide-balbula proportzionala fluido hidraulikoaren fluxua eta norabidea kontrolatzeko erabiltzen da.
4WRAE 10 W1-60-2X balbula proportzionalak funtsean osatzen dute: etxebizitza (1) gainazaleko kontrol-spool muntatzearekin (2) konpresio malgukiekin (3), solenoideak (4) hari zentralarekin, aukerako balbula integratuaren elektronika (5).
HD-4wra (e) ... 2x / ...
Solenoideekin (4) desbideratuta, Kontrol-bobina (2) posizio zentralean egiten da konpresio malgukiak (3).
Kontrol-spoolaren (2) zuzeneko orbena, solenoid proportzionala eginez. "B" solenoidearen kontrolatzea (4). Kontrol-spool (2) ezkerrera mugitzen da sarrera elektrikoaren seinalearen proportzioan. Konexio-formularioa P to A eta B T-ra t - Fluxu-atal progresiboak dituzten atalak bezalako orrifizioaren bidez. Solenoidearen desorekatzea (4). Kontrol-bobina (2) kokapen zentralera itzuliko da konpresioaren udaberriaren arabera (3).
4wra -2x norabide proportzionalaren egitura
HD-4wra (e) ... A-2x
Printzipioz, balbula bertsio honen funtzioa balbularen bertsioa da 3 bobina posizioekin. Hala ere, 2 spool posizio dituzten balbulak "A" solenoidearekin soilik egokitzen dira. 2. solenoide proportzionalaren ordez plug (5) da NS 6 edo NS 10 estaldurarako (5).
Oharra 4wra 6 motako 6.- 2x / ...
Deposituaren lerroa hustea saihestu behar da. Instalazio baldintza egokiekin, atzeko presioaren balbula instalatu behar da (atzera presioa gutxi gorabehera.0.2MPA).
