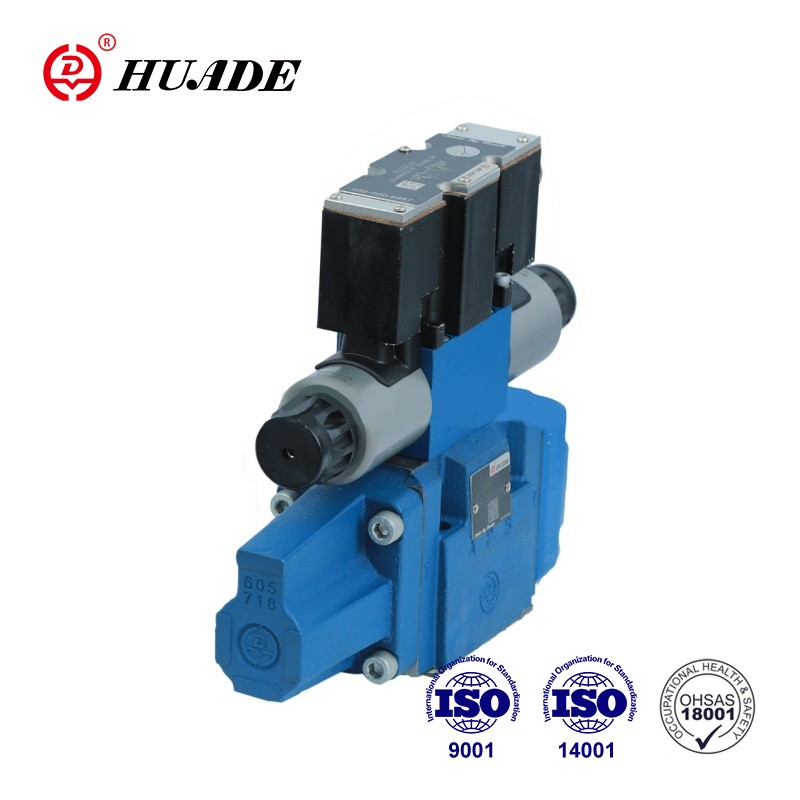

HD-4WRZE motako balbulak pilotatutako 4 bideko balbulak dira, solenoide proportzionalen bidez aktibatzen direnak, fluxuaren norabidea eta abiadura kontrolatzen dute. Norabidezko balbula proportzional honek kostu handiko errendimendua du. Fabrika mundu osoko ekoizpen-ekipo aurreratuez hornituta dago eta proba-prozedura zorrotzak ditu balbula proportzional bakoitzaren errendimendu egonkorra bermatzeko.
| Hidraulikoa | |||||
| Tamaina nominala | 10 | 16 | 25 | 32 | |
| Funtzionamendu-presioa | pilotu-olio hornidura kanpokoa | 3~10 | |||
| - Balbula pilotua (MPa) | pilotu-olio hornidura barne | 10~31.5 | 10~35 | ||
| - Balbula nagusia (MPa) | 31.5 | 35 | |||
| Itzultzeko lineako presioa (MPa) | T portua (pilotu olioaren hustuketa kanpokoa) | 31.5 | 25 | 25 | 15 |
| T ataka (pilotatutako olioaren hustuketa barnekoa) | 3 | ||||
| Y portua | 3 | ||||
| Olio pilotuaren bolumena (cm3) bobina mugimendurako 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Pilotu olio-fluxua X eta Y atakan (L/min) sarrerako seinalearen forma mailakaturako 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Balbula nagusitik igarotzea (L/min) | 170 | 460 | 870 | 1600 | |
| Histeresia % | ≤6 | ||||
| Presiozko fluidoa | Oi minerala DIN 51 524 | ||||
| Presio-fluidoaren tenperatura-tartea (℃) | -20~80 | ||||
| Biskositate-tartea (mm2/s) | 20~380 | ||||
| Instalazioa | aukerakoa, ahal dela horizontala | ||||
| WRZ bertsioaren pisua... (WRZErako"gehiago 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektrikoa | |||
| Balbula mota | IRAIL | IRAKITA DA | |
| Tentsio mota | DC | ||
| Korronte maximoa (A) | 1.5 | 2.5 | |
| Solenoide bobinaren erresistentzia (Ω) | Hotzaren balioa 20 ℃-tan | 4.8 | 2 |
| Gehienezko balio epela | 7.2 | 3 | |
| Babesa | IP65 | ||
| Bobinaren tenperatura (℃) | 150 arte | ||
| Zerga % | 100 | ||
| Kontrol elektronikoa | HD-VT-VSPA2-50-1X/. | kontrol-elektronika integratua | |
Ezaugarriak:
▶Pilotatutako norabide-balbula proportzionala
▶Azpiplaka muntatzeko
▶Norabidearen eta fluxu-abiaduraren kontrola
▶Udaberrian zentratutako kontrol-bobina
▶Iturburu bakarreko balbula eta kontrol proportzionaleko elektronika
Aplikazioa:
HD-4WRZE balbulak norabidea eta emaria kontrolatzeko erabiltzen dira.
Balbula, funtsean, honako hauek osatzen dute: ① balbula pilotua, bobina nagusia ④, balbula nagusia ⑥ eta ③ zentratzeko malgukia. B solenoidea desegituratuta dagoenean, kontrol-bobina ② eskuinera mugitzen da. Balbula piloturako olio-hornidura barnekoa da P atakaren bidez edo kanpoko X atakaren bidez. Pilota-olioa ① balbula pilotuaren bidez isurtzen da presio-ganberara. eta ④ bobina nagusia mugitzen du sarrerako seinale elektrikoaren proportzioan.P-tik A-ra eta B-tik T-ra konexioa fluxu-ezaugarri progresiboak dituzten orifizio motako sekzioen bidez egiten da.
A solenoidea desaktibatuta dagoen egoeran, bobina nagusia ezkerrerantz mugitzen da. P-tik B-ra eta A-tik T-ra konexioa. Solenoidearen desenergizazioa, kontrol-bobina eta pilotua ④ beren erdigunera eramaten dira. posizioak.
4WRZE-7X norabide-balbula proportzionalaren ikurra
