Sistema hidraulikoekin lan egiten denean, fluidoaren fluxuaren norabidea kontrolatzea ezinbestekoa da segurtasuna eta eraginkortasuna lortzeko. Check Valve RVP-20 plakan muntatutako osagai hidrauliko bat da, fluidoak norabide bakarrean isurtzeko diseinatuta, atzera-fluxua eragozten duen bitartean. Gida honek RVP-20 aplikazio hidraulikoetarako zer balio duen eta mundu errealeko egoeretan nola funtzionatzen duen azaltzen du.
Zer da kontrol balbula RVP-20?
Check Valve RVP-20 HYDAC, soluzio hidraulikoetan espezializatutako Alemaniako konpainiak, malguki-kargatutako balbula bat da. Balbula honek kono-formako poppet diseinua erabiltzen du, ihesik gabeko zigilua sortzen duena, fluidoa atzera isurtzen saiatzen denean. Bere izenaren "20"-ak fluxu ertaineko aplikazioetarako tamaina adierazten du, -16 serieko 1 hazbeteko hodi konexio baten baliokidea.
Balbulak B atakatik A porturako fluxu librea ahalbidetzen du, alderantzizko fluxua guztiz blokeatzen duen bitartean. Fluidoaren presioa malgukiaren indarra gainditzen duenean (normalean 0,5 bar), konoa atzera egiten du eta fluidoa igarotzen uzten du. Presioa jaisten edo alderantzikatzen denean, malgukiak azkar bultzatzen du konoa bere eserlekuaren kontra, atzerako edozein mugimendu geldituz. Ekintza mekaniko sinple hau potentzia elektrikorik edo kanpoko kontrolik gabe gertatzen da.

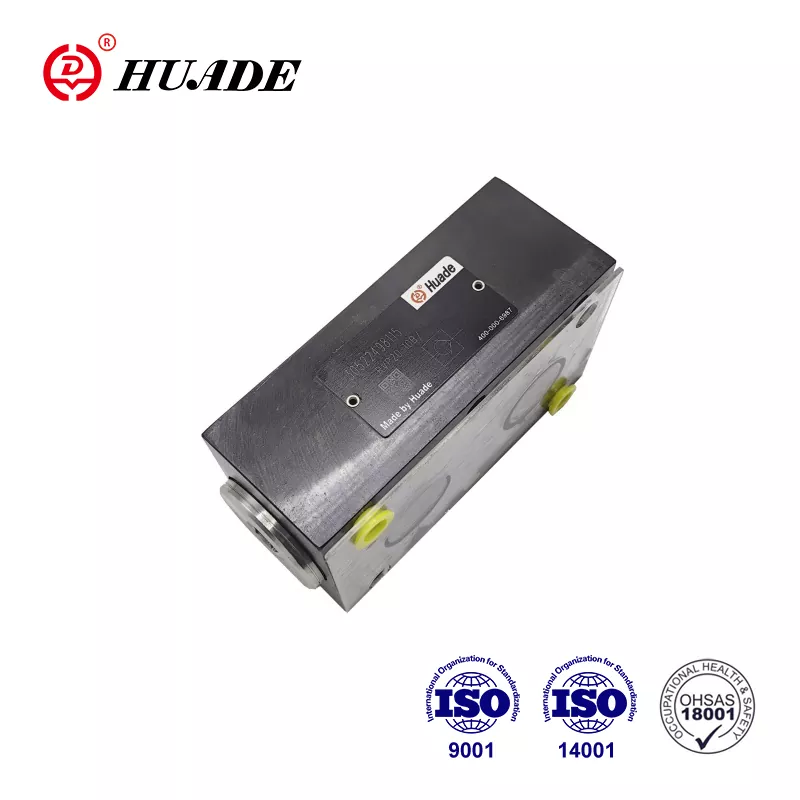

Check Valve RVP-20-k 3,3 kg pisatzen du gutxi gorabehera eta plaka-muntatzeko diseinu trinkoa du, zuzenean balbula-blokeetan sartzen dena. Muntatze estilo honek lekua aurrezten du lineako balbulen aldean eta instalazioa errazago egiten du zirkuitu hidrauliko konplexuetan.
Zehaztapen teknikoak eta errendimendua
Check Valve RVP-20-k 350 bar (5.000 psi) gehienezko lan-presioa kudeatzen du eta 350 litro minutuko (150 gpm) isurtzen du. Zehaztapen horiei esker, eraikuntzako ekipamenduetan eta industria-makinetan aurkitzen diren funtzio ertaineko sistema hidraulikoetarako egokia da. Balbulak bere errendimendua mantentzen du -20 °C eta +80 °C arteko tenperatura tartean, funtzionamendu-ingurune gehienak estaliz.
RVP-20 egiaztapen-balbula estandarraren pitzadura-presioa 0,5 bar-ekoa da, hau da, fluidoak presio minimoa besterik ez du behar du balbula aurrera ateratzeko. Bertsio pertsonalizatuak 1 bar edo pitzadura-presio handiagoak daude eskuragarri aplikazioak irekitzeko erresistentzia handiagoa eskatzen duenean. Balbulan zeharreko presio-jaitsiera emariarekin batera handitzen da; minutuko 200 litrotan, 2 bar inguruko presio-galera espero da, eta 350 litroko gehienezko emaria minutuko, presio-jaitsiera 4 eta 8 bar-era irits daiteke.
Balbulen gorputza altzairu fosfatatuz osatuta dago, zink estaldurarako aukerekin, eta konoa eta eserlekua, berriz, altzairu gogortu eta xehez eginda daude, iraunkortasunerako. FKM zigiluak erresistentzia kimikoa eskaintzen dute eta 2,8 eta 800 mm²/s arteko biskositatea duten olio mineraleko fluido hidraulikoekin funtzionatzen dute. Diseinuak DIN ISO 1219 arauak jarraitzen ditu eta DIN 51524 zehaztapenak betetzen dituzten olio mineralekin probatzen da.
Nola funtzionatzen duen Check Balbul RVP-20
Check Valve RVP-20-ren funtzionamendua ulertzeak sistema hidraulikoetan zergatik den eraginkorra azaltzen laguntzen du. Balbulak malguki-kargatutako kono bat dauka, zehaztasunez mekanizatutako eserleku baten aurka eserita. Itxita dagoenean, malgukiak kono hau eserlekuaren kontra estu eusten du, metal-metal zigilu bat sortuz, edozein fluido atzera igarotzea eragozten duena.
Fluido B atakatik nahikoa presiorekin sartzen denean, konoaren gainazala bultzatzen du. Presioak malguki-indarra gainditzen duenean, konoa atzerantz mugitzen da, fluidoa A porturantz isurtzeko bidea irekiz. Konoa irekita egongo da aurrerako presioa jarraitzen duen bitartean. Egoera ireki honetan, Check Valve RVP-20 erresistentzia baxu samarra sortzen du, sisteman zehar fluidoen mugimendu eraginkorra ahalbidetuz.
Presioa berdindu edo alderantzikatzen bada, malgukiak berehala bultzatzen du konoa bere posizio itxira. Itxiera azkar honek atzera-fluxua saihesten du eta ur gaineko osagaiak babesten ditu presio-puntetatik edo alderantzizko biratzetik. Konoaren diseinuak balbula-eserlekuak behar bezala bermatzen ditu aldi bakoitzean, ixteko mekanismoaren doikuntza edo mantentze-lanak behar izan gabe.
Instalazioaren neurriak eta muntaketa

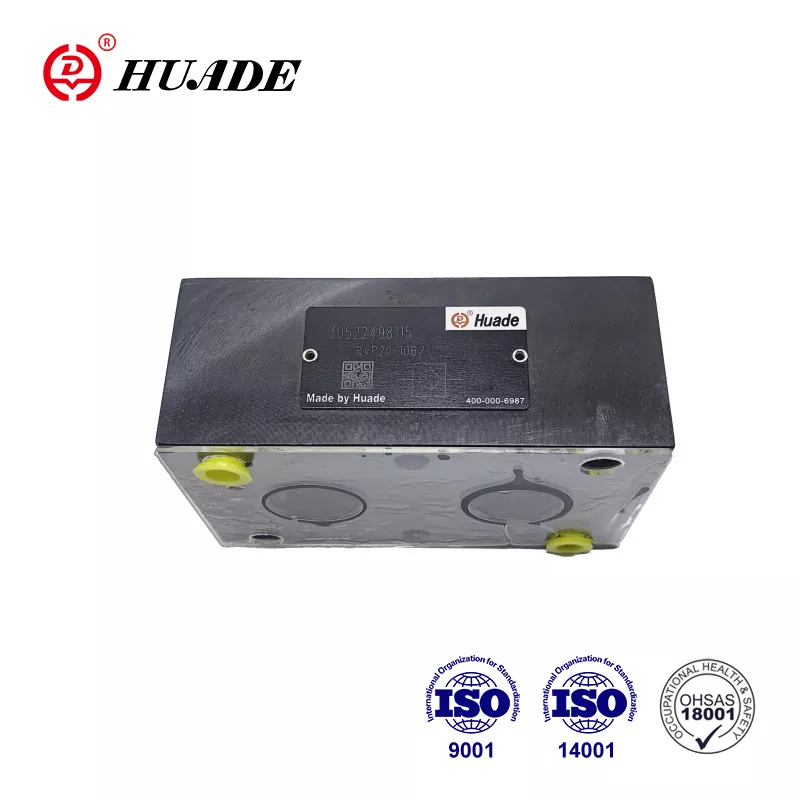

Check Valve RVP-20-k SAE, BSPP eta NPTF ataka konfigurazioetara egokitzen den plaka muntatzeko eredu estandarizatu bat erabiltzen du. Muntatzeko aurpegiak 76,5 mm-ko zabalera neurtzen du 60 mm-ko distantzia duten atakak. Balbularen luzera orokorra 133 mm-koa da, oinarriaren altuera 127 mm-koa duena. Dimentsio trinko hauei esker, Check Valve RVP-20 espazio estuetan sartzeko aukera ematen dute manifold hidraulikoen barruan.
Instalazioak M10 torlojuak behar ditu 20-30 Nm-ko parean. Muntatzeko gainazalak 0,8 μm-ko zimurtasuna edo leunagoa izan behar du zigilatzea egokia ziurtatzeko. Balbula edozein orientaziotan munta daiteke errendimenduan eragin gabe, diseinatzaileei malgutasuna emanez zirkuitu hidraulikoak sortzeko orduan. Portu hariak 16 mm-ko sakonera zabaltzen du, eta bridaren lodiera 19 mm-koa da.
RVP-20 egiaztapen-balbula instalatzean, egiaztatu fluxuaren norabidea balbularen gorputzeko gezi-markarekin bat datorrela. B ataka presio iturrira konektatu behar da, A ataka babestutako zirkuitura konektatzen den bitartean. Torlojuen kalifikazio egokia erabiltzeak (10,9 edo handiagoa) bibrazioen eta presioen zikloaren ondorioz finkagailuen hutsegitea saihesten du.
RVP-20 kontrol-balbularen ohiko aplikazioak
Makineria mugikorra RVP-20-ren aplikazio eremu garrantzitsu bat da. Hondeamaketan ponpa hidraulikoen irteeran balbula hauek erabiltzen dituzte atzera-presioa mantentzeko eta boom-mugimenduak bat-batean gelditzen direnean presio igoerak saihesteko. Arrabolek eta trinkogailuek balbulak zirkuitu hidraulikoak isolatzeko duen gaitasunaz baliatzen dira, ekipoen funtzionamenduan segurtasuna hobetuz.
Automatizazio industrialeko sistemak Check Valve RVP-20-n oinarritzen dira zilindroak blokeatzeko eta presioa mantentzeko. Injekzio-makinek balbula hauek erabiltzen dituzte injekzio-presio egonkorra bermatzeko, eta horrek akatsak eta geldialdi-denborak % 20-30 murrizten ditu eremuko txostenen arabera. Muntaketa-lerroen sistema hidraulikoek balbulak erabiltzen dituzte zirkuituak despresurizatuta daudenean nahi gabeko mugimenduak saihesteko.
Itsasoko eta itsasoko aplikazioek Check Valve RVP-20-ren korrosioarekiko erresistenteak diren materialak eta zigilatzea fidagarriak aprobetxatzen dituzte. Itsasontzietako eta petrolio-plataformetako balbula-eragileek kontrol-balbula hauek erabiltzen dituzte norabide isolamendurako. Presio handiko lubrifikazio-sistemek eta finkatzeko tresna hidraulikoek RVP-20 ere barne hartzen dute, non atzera-fluxuaren prebentzioa funtsezkoa den sistemaren osotasunerako.
Balbulak ondoen funtzionatzen du maiztasun baxuko edo ertaineko zikloko aplikazioetan. Maiztasun handiko funtzionamendu konstantea duten sistemetan, behin eta berriz irekitzeak eta ixteak konoaren eta eserlekuaren gainazalen higadura bizkortu dezake. Kasu horietan, balbula diseinu alternatiboak edo mantentze-tarte maizagoak kontuan hartzea garrantzitsua da.
Mantentze-lanak eta Zerbitzu-bizitza
Check Valve RVP-20-k gutxieneko mantentze-lanak behar ditu funtzionamendu-baldintza arruntetan. HYDAC-ek huts egiteko batez besteko denbora (MTTF_d) 150 urtetan baloratzen du baldintza idealetan, nahiz eta benetako zerbitzu-bizitza fluidoen garbitasunaren eta funtzionamendu-ingurunearen araberakoa izan. Urteko ikuskapenak edo 1.000 orduko funtzionamendu-orduko egiaztapenek higadura identifikatzen laguntzen dute akatsak gertatu aurretik.
Mantentze-lan garrantzitsuenen artean, zigiluak kalteak edo hondatzeak ikuskatzea eta balbulan zehar presio-jaitsiera kontrolatzea dira. Presio-jaitsiera oinarrizko neurketetatik % 10 baino gehiago handitzen bada, barne-higadurak edo kutsadurak errendimenduan eragina izan dezake. Zigiluen ordezko kitak (555094 pieza zenbakia) aldizkako zerbitzuetarako eskuragarri daude.
RVP-20 egiaztapen-balbulari zerbitzua ematen dionean, zirkuitu hidraulikoa guztiz isolatu eta balbula kendu aurretik presio guztia kendu. Berriz muntatu ondoren, egin ihes-proba bat lan-presioaren 1,5 aldiz, zigiluaren osotasuna egiaztatzeko. Fluidoen iragazketa egokia mantentzeak (20 μm edo finagoa) balbularen bizitza nabarmen luzatzen du, partikula urratzaileak zigilatzeko gainazalak kaltetzea saihestuz.
Fluido hidraulikoa garbi eta zehaztutako biskositate-tartearen barruan mantentzeak Check Valve RVP-20-rekin arazo ohikoenak saihesten ditu. Kutsadurak osagai hidraulikoen hutsegiteen % 80 inguru eragiten du, beraz, kalitatezko iragazketan eta fluidoen analisi erregularrean inbertitzeak balio du osagaien bizitza luzez eta geldialdi-denbora murriztuz.
RVP-20 kontrol-balbula antzeko ereduekin alderatuz
HYDAC RV/RVP seriearen barruan, Check Valve RVP-20 modelo txikiagoen eta handien artean kokatzen da. RVP-16 heldulekuak minutuko 200 litrorainoko emariak hartzen ditu eta 2,1 kg-ko pisua du, eta arinagoak diren aplikazioetarako egokia da. RVP-25-k 550 litro minutuko edukiera handitzen du, baina 5,8 kg-ko pisua du, sistema industrial astunetarako egokia. Hiru modeloek 350 bar-eko gehienezko presio-tasa eta tenperatura-tarte bera partekatzen dute.
Beste fabrikatzaile batzuek antzeko zehaztapenak dituzten produktu lehiakideak eskaintzen dituzte. Bosch Rexroth-en S 20 serieak segurtasun-eginbide integratuak eta kontrol elektrikoko aukerak eskaintzen ditu, 315 bar-eko presio-maila eta 450 litro minutuko emari-ahalmena. Parker Hannifin-en PV serieak material konposatu arinak azpimarratzen ditu aplikazio aeroespazialetarako, 350 bar eta 300 litro minutuko maneiatuz.
Danfoss CSV serieko balbulek korrosioarekiko erresistentzia hobetua eta presio maila altuagoak (420 bar) dituzte nekazaritzako ekipoetarako egokiak. HAWE Hydraulik BC serieak diseinu oso trinkoak eskaintzen ditu Alemaniako makineria fabrikatzaileentzat, 350 bar-eko presioarekin eta 320 litro minutuko emariarekin. Check Valve RVP-20 lehiakorra izaten jarraitzen du bere fidagarritasun frogatua, ihesik gabeko diseinua eta lehendik dauden HYDAC sistemetan integratzeko erraztasunagatik.
Erosketa eta Eskuragarritasuna
Check Valve RVP-20-k HYDAC-en 705937 pieza-zenbaki estandarra darama. Banatzaile baimenduen bidez erosteak benetako piezak eta laguntza teknikoa bermatzen ditu. Banatzaile nagusiak ValinOnline eta Leader Hydraulics dira, balbula eta erlazionatutako zigiluen kitak gordetzen dituztenak. Egokitzapen-epeak eskualdearen arabera aldatzen dira, baina normalean berehalako erabilgarritasunetik 2-4 astera bitartekoak dira konfigurazio estandarretan.
Pitzadura-presio ezberdinekin edo zigilu bereziekin Check Valve RVP-20 bertsio pertsonalizatuek epe luzeagoak behar dituzte, normalean 6-8 aste. Zehaztapen pertsonalizatuak eskatzerakoan, eman sistemaren eskakizun osoak, lan-presioa, emaria, fluido mota eta tenperatura tartea barne. Informazio honek HYDAC ingeniariei konfigurazio optimoa gomendatzen laguntzen die.
Erabilitako edo eraberritutako Check Valve RVP-20 unitateak eBay bezalako bigarren mailako merkatuetan agertzen dira, askotan prezio baxuagoetan. Hala ere, erabilitako osagai hidraulikoak erosteak arriskuak dakartza, besteak beste, zerbitzu-historia ezezaguna eta barne-higadura potentziala. Kostu-murrizketek erabilitako balbulak kontuan hartzea eskatzen badute, erosi ospe egiaztatua duten saltzaileek bakarrik eta eskatu presioa probatzeko dokumentazioa.
Check Valve RVP-20 integraziorako praktika onak
Check Valve RVP-20 integrazio arrakastatsua sistemaren diseinu egokiarekin hasten da. Kalkulatu benetako emaria eta presio-jaitsiak, balbulak zirkuituan gehiegizko erresistentzia sortuko ez duela ziurtatzeko. Balbulak hobeto funtzionatzen du emaria gehienezko ahalmenaren % 80tik behera geratzen denean, presio-puntuetarako eta tenperatura aldaketetarako marjina eskaintzen du.
Instalatu airea isurtzeko edo aireztapen-iragazkia airea sar litekeen sistemetan. Harrapatutako aireak Check Valve RVP-20 behar bezala ixtea eragotzi dezake eta denboran zehar cavitation kalteak eragin ditzake. Balbula kokatzeak aire-burbuilak igo eta ihes egin dezan errendimendua eta iraupena hobetzen ditu.
Zirkuitu paraleloetan Check Valve RVP-20 unitate anitz erabiltzen dituzunean, ziurtatu fluxuaren banaketa orekatua. Balbulen arteko pitzadura-presioaren aldakuntza txikiek karga irregularra eragin dezakete, antolamendu paraleloaren eraginkortasuna murriztuz. Demagun ekoizpen-lote bereko multzo parekatuak erabiltzea aplikazio kritikoetarako.
Kontrolatu RVP-20 Check Balbula sistemaren hasierako abiaraztean eta martxan jartzean. Kontuan izan ezohiko zarata, gehiegizko beroa edo ustekabeko presio-irakurketak, instalazio-arazoak edo funtzionamendu-baldintza bateraezinak adieraz ditzaketenak. Arazoak goiz hautemateak balbula eta beste sistemaren osagaiak kaltetzea saihesten du.
Mugak eta gogoetak ulertzea
Check Valve RVP-20 aplikazio askotan gailentzen den arren, bere mugak aitortzeak gaizki aplikatzea saihesten du. Balbula ez dago maiztasun handiko txirrindularitzarako diseinatuta, non konoa minutuko askotan ireki eta ixten den. Eragiketa horrek higadura bizkortzen du eta porrota goiztiarra eragin dezake. Maiztasun handiko aplikazioetarako, kontuan hartu pilotu-balbulak edo zerbitzu dinamikorako diseinatutako kartutxo-balbulak.
Malguki-kargatutako diseinuak esan nahi du Check Valve RVP-20-k beti presio-jaitsieraren bat sortzen duela aurrerako fluxuan. Erresistentzia minimoa kritikoa den zirkuituetan, ezaugarri honek ponparen tamainan eta sistemaren eraginkortasunaren kalkuluetan kontuan hartu behar du. Emaria maximoan, presio-jaitsiera 8 bar-era irits daiteke, eta bero eta energia xahutu bihurtzen da.
Alderantzizko fluxuak ez du isuririk sortzen balbulak behar bezala funtzionatzen duenean, baina kutsadurak edo higadurak zigilatzea arriskuan jar dezakete. Segurtasunerako erabateko zero ihesa behar duten sistemek balbula erredundanteak edo zigilatzeko teknologia alternatiboak behar dituzte. Aldizkako probak egiaztatzen du alderantzizko zigilatzea eraginkorra izaten jarraitzen duela balbularen bizitza osoan.
Check Valve RVP-20-k funtzionamendu mekaniko hutsa eskaintzen du funtzionamenduan zehar posizio-feedback edo doikuntzarik gabe. Cracking-presio aldakorra edo urrutiko kontrola behar duten aplikazioek balbula mota desberdinak behar dituzte. Oinarrizko ezaugarri hauek ulertzeak balbula aplikazio egokiekin lotzen laguntzen du.
Ondorioa
Check Valve RVP-20 irtenbide fidagarri gisa balio du 350 bar-eko presioetan funtzionatzen duten sistema hidraulikoetan atzera-fluxua saihesteko, minutuko 350 litroko emariekin. Udaberrian kargatutako konoaren diseinuak ihesik gabeko alderantzizko zigilatzea sortzen du, aurrerantz presio jaitsiera baxua mantenduz. Plaka-muntatzeko formatu trinkoak balbula-blokeetan eta kolektoreetan instalatzea errazten du.
Balbula honek erabilera zabala du makineria mugikorrean, automatizazio industrialean eta itsas hidraulikan, non norabide-kontrolak segurtasunerako eta eraginkortasunerako garrantzia duen. Instalazio egokiarekin, fluidoen garbitasunarekin eta aldizkako ikuskapenarekin, Check Valve RVP-20-k urte askotan arazorik gabeko zerbitzua eskaintzen du. Bere diseinu estandarizatua eta erabilgarritasun zabala sistema berrietarako eta ordezko aplikazioetarako aukera praktikoa da.
Aplikazio hidraulikoetarako kontrol-balbula bat hautatzerakoan, kontuan hartu RVP-20-a atzera-fluxuaren prebentzio fidagarria behar duten funtzio ertaineko zirkuituetarako. Lotu balbularen zehaztapenak zure sistemaren eskakizunekin, jarraitu instalazio-jarraibideak eta mantendu fluidoen egoera egokia errendimendu eta iraupenik onena lortzeko.
