Zer da M-SR Kartutxoen Balbula
M-SR kartutxo-balbula torloju motako kontrol-balbula hidrauliko bat da, Bosch Rexroth-ek, teknologia hidraulikoko enpresa nagusietako batek, fabrikatua. M-SR kartutxo balbula hau 1X seriekoa da eta poppet diseinua erabiltzen du fluidoen fluxua kontrolatzeko. Balbula bloke-bloke batean sartzen da zuzenean, eta horrek lekua aurrezten du linean muntatutako balbulen ohikoekin alderatuta.
Oinarrizko eragiketa erraza da. Fluido hidraulikoak balbularen aurka bultzatzen duenean aurrerantz behar adina presiorekin, poppet-a irekitzen da eta fluxua ahalbidetzen du. Presioa alderantzizko noranzkotik datorrenean, poppet-ak ondo itxi egiten du bere eserlekuaren aurka, atzera-fluxurik ekidinez. Metal-metal zigilatze honek isurketa hermetiko bat sortzen du, sistemaren presioa denboran zehar degradatu gabe mantentzen duena.
M-SR kartutxo balbula bi instalazio motatan dago: KE angelu balbula 90 graduko fluxu-bideetarako eta KD lineako balbula fluxu zuzenetarako. Malgutasun honek ingeniariei espazio mugatu batean sartzen diren zirkuitu hidrauliko trinkoak diseinatzen laguntzen die.
Zehaztapen Teknikoak eta Tamaina Gama
M-SR kartutxo-balbula zazpi tamaina nominaletan dago eskuragarri, NG 6tik NG 30 arte bezala izendatuta. Tamaina bakoitzak emari-tasa eta presio-maila desberdinak kudeatzen ditu aplikazioaren eskakizunen arabera.
Sistema txikiagoetarako, M-SR NG 6 kartutxo-balbulak minutuko 6 litrorainoko emariak maneiatzen ditu eta 420 bar-eko presioetan funtzionatzen du. Tamaina handitu ahala, fluxu-ahalmena nabarmen hazten da. NG 10 bertsioak 50 litro minutuko kudeatzen ditu, NG 15ak, berriz, 120 litro minutuko. Tamaina estandar handienak, NG 30, minutuko 400 litrorainoko emariak hartzen ditu, baina bere gehienezko presioa 250 bar-era jaisten den.
Krakatze-presioa, hau da, balbula irekitzeko behar den gutxieneko presioa, funtsean zerotik (malgukirik gabeko bertsioetarako) 5 barera artekoa da. Aplikazio gehienek 0,5 bar-eko malgukia erabiltzen dute, zigilatzea fidagarria eskaintzen duena aurrerako fluxua hasten denean erraz irekitzen den bitartean. 1,5 bar edo 3 bar bezalako pitzadura-presio handiagoak daude alderantzizko zigilatzeko indar handiagoa behar duten sistemetarako.
Funtzionamendu-tenperatura-tartea zigilu-materialaren araberakoa da. NBR zigilu estandarrak 30 gradu Celsius negatibotik 80 gradu Celsius positiboetara funtzionatzen du. Tenperatura altuko edo produktu kimikoekiko erresistenteak diren aplikazioetarako, FKM zigiluak goiko muga zabaltzen dute tenperatura hotzaren tartea apur bat murrizten duten bitartean.
M-SR kartutxo-balbulak hainbat fluido hidraulikorekin funtzionatzen du, olio mineralak, fluido biodegradagarriak eta suaren aurkako aukerak barne. Uretan oinarritutako fluidoak erabiltzean, funtzionamendu-tenperatura 60 gradu Celsius azpitik egon behar da zigiluaren iraupena mantentzeko.
Instalazio-baldintzak eta muntaketa xehetasunak
M-SR kartutxoen balbula instalatzeak hainbat dimentsio eta gainazaleko zehaztapenei erreparatu behar die. Balbula gorputzaren luzera tamainaren arabera aldatzen da, NG 6rako 33,3 milimetrotik NG 30rako 83,3 milimetroraino, 0,1 milimetroko tolerantzia negatiboarekin. Instalazio-barrunbeak ZN 10001 estandarra jarraitzen du, eta horrek behar bezala diseinatutako bloke-multzoekin bateragarritasuna bermatzen du.
Tamaina bakoitzak harizko tapoi zehatz bat behar du barrunbea ixteko. Adibidez, NG 10 kartutxo-balbulak M-SR R913011603 pieza-zenbakia erabiltzen du, 18 milimetroko diametroko zuloa eta G 1/2 tutu haria dituena. NG 20 bertsioak 30 milimetroko zuloa eta G 1 haria dituen tapoi handiagoa erabiltzen du. Tapoi hauek arinki olioztatu behar dira instalatu baino lehen, galtzea saihesteko eta zigilatzea egokia ziurtatzeko.
Gainazaleko akabera garrantzitsua da funtzionamendu fidagarria izateko. Zigilatzeko gainazalek Rz 8 eta Rz 16 arteko zimurtasun-balioa izan behar dute. Balbula edozein orientaziotan munta daiteke, nahiz eta zirkuituan aire-poltsak saihestuz cavitation eta zarata saihesten laguntzen du.
350 bar-tik gorako presio handiko aplikazioetarako, Loctite 243 hari-lokagailua aplikatzeak tapoiaren harietan segurtasuna gehitzen du bibrazioengatik askatzeko. M-SR kartutxo-balbulak bere presio-ahalmen nominala mantentzen du, momentu egokiekin behar bezala instalatzen denean.
Errendimendu-ezaugarriak eta fluxu-kurbak
M-SR kartutxoen balbulak baldintza ezberdinetan nola jokatzen duen ulertzeak ingeniariei tamaina eta malguki egokiak hautatzen laguntzen die. Emaria eta presio-jaitsieraren arteko erlazioak balbula tamainaren eta pitzadura-presioaren ezarpenaren arabera aldatzen den kurba ez-lineal bati jarraitzen dio.
NG 15 kartutxo-balbula M-SR adibide gisa hartuta, 0,5 bar-eko malguarekin minutuko 100 litro isurtzen direnean, balbulan zehar presioaren jaitsierak 0,8 bar neurtzen du gutxi gorabehera. Emaria handitzen den heinean, presio-jaitsiera azkarrago igotzen da, balbularen irekiduraren abiadura handitu delako. 120 litro minutuko presio-jaitsiera 1,2 bar ingurura iristen da.
NG 30 bezalako balbula handiagoetarako, presio-jaitsiera txikiagoa izaten jarraitzen du emari-tasa baliokideetan, fluxu-eremu handiagoa dela eta. 400 litro minutuko, NG 30 kartutxo-balbulak M-SR 10 bar inguruko presio-jaitsiera erakusten du, eta hori emari handiko zirkuitu gehienetan onargarria da.
Errendimendu-kurba hauek HLP 46 olio hidraulikoaren erabilera suposatzen dute 40 gradu Celsius-tan. Biskositate-aldaketek presioaren jaitsieran eragiten dute, fluido lodiagoak erresistentzia handiagoa sortzen baitute. Balbulak segundoko 2,8 eta 500 milimetro karratu arteko biskositateak kudeatzen ditu, nahiz eta ohiko gamatik kanpoko errendimendua egiaztatu behar den aplikazio zehatzetarako.
Alderantzizko zigilatzeko errendimendua ezin hobea da funtsean. Presioak ixteko noranzkoaren aurka eragiten duenean, txotxongiloak tinko jartzen du eta ihesak saihesten ditu. Ihesaren ezaugarri honek M-SR kartutxo-balbula egokia egiten du zilindroetan presioa eusteko edo ponpa-zirkuituetan alderantzizko emaria eragozteko.
Aplikazio arruntak eta erabilera kasuak
M-SR kartutxo-balbulak kontrol-balbularen funtzio fidagarria behar den industria askotan erabiltzen du. Automobilgintzan, balbula hauek transmisio-probak eta balazta-sistemen zirkuituak babesten dituzte. Instalazio tipiko batek NG 20 kartutxo-balbula M-SR bat erabil dezake minutuko 200 litroko transmisioaren proba-zirkuitu batean, non atzera-fluxua saihesteak probaren emaitza zehatzak bermatzen dituen eta ekipo garestiak babesten dituen.
Enbalatzeko makineria zilindroen kokapen zehatzean oinarritzen da, eta M-SR kartutxo-balbulak kargaren noraeza saihesten du, alderantzizko fluxua blokeatzen du norabide-balbula zentroan dagoenean. Aplikazio honek sarritan NG 10 edo NG 15 bezalako tamaina txikiagoak erabiltzen ditu, zilindroaren fluxuaren eskakizunekin bat datozenak.
Ekipamendu mediko eta farmazeutikoek funtzionamendu garbia eskatzen dute kutsadura arriskurik gabe. M-SR balbularen kartutxo zigilatuaren diseinuak kutsatzaileak sartu ditzaketen kanpoko ihes-bideak ezabatzen ditu. Sistema hauek presio moderatuan funtzionatzen dute normalean, non 420 bar-eko kalifikazioak segurtasun-marjina zabala ematen baitu.
Makina-erreminta industrialek M-SR kartutxo-balbula erabiltzen dute ponpa saihesteko zirkuituetan eta zilindroen karga eusteko aplikazioetan. Instalazio trinkoak panelen tokia aurrezten du, ekoizpen-ingurune zorrotzetan errendimendu fidagarria eskaintzen duen bitartean. Eraikuntza-ekipamenduek eta aerosorgailuen zelaia kontrolatzeko sistemek ere balbula hauek sartzen dituzte presio handiko gaitasun sendoagatik.
M-SR kartutxo-balbularen aldakortasuna funtzionamendu soiletik eta tamaina-sorta zabaletik dator. Ingeniariek tamaina, pitzadura-presioa eta zigilu-materialaren konbinazio zehatza zehaztu dezakete beren eskakizun zehatzekin bat etortzeko.
Mantentze-gogoetak eta Zerbitzu-bizitza
M-SR kartutxo-balbularen abantaila bat mantentze-lan minimoarekin duen bizitza luzea da. Bosch Rexroth-ek 150 urtetan baloratzen du hutsegite arriskutsuaren batez besteko denbora funtzionamendu-baldintza arruntetan, eta horrek funtsean mantentzerik gabeko funtzionamendua dakar instalazio gehienentzat.
Zerbitzuaren eskakizun nagusia fluidoen garbitasun egokia mantentzea da. Balbulak 20 mikrometro edo finagoko iragazketa behar du zigilatzeko gainazalak kaltetu ditzakeen partikulen kutsadura saihesteko. ISO 4406 garbitasun maila 20/18/15 jarraitzeak funtzionamendu fidagarria eta bizitza maximoa bermatzen ditu.
Barrunbea ixten duen tapoi hariztatua higadura-elementutzat hartzen da, baina oso gutxitan ordeztu behar da balbula hainbat aldiz kendu eta berriro instalatzen ez bada. Ordezko entxufeak bereizita eskuragarri daude hasierako instalaziorako zerrendatutako pieza-zenbaki berberak erabiliz.
M-SR kartutxo-balbula tenperatura altuak, jariakin oldarkorrak edo kutsadura handia duten ingurune gogorretan jarduten duzunean, ikuskapen-tarteak laburtu egin behar dira hipotesi estandarretik. Harizko entxufearen inguruan kanpoko isurien jarraipena egiteak eta sistemaren presioak aldian-aldian egiaztatzeak huts egin baino lehen arazo potentzialak harrapatzen laguntzen du.
Kartutxo itxiaren diseinuak barne osagaiak ingurumenaren esposiziotik babesten ditu, eta horrek fidagarritasun-erregistro bikainari laguntzen dio. Korrosioa edo kalte fisikoa jasan dezaketen kanpoko kontrol-balbulek ez bezala, M-SR balbula bloke-blokearen barruan babestuta dago.
Alternatibak eta produktu bateragarriak alderatzea
Bosch Rexroth M-SR kartutxo-balbulak presio handiko kontrol-balbularen errendimendu estandarra ezartzen duen arren, merkatuan hainbat alternatiba daude. Desberdintasunak ulertzeak iturri-erabakiak eta bateragarritasun galderetan laguntzen du.
Hydac-ek CSBN kartutxoen kontrol-balbulen seriea eskaintzen du, torlojuzko muntaketa antzekoa dutenak, baina normalean 350 bar-ra baloratzen du 420 bar-en ordez. Balbula hauek zertxobait gutxiago kostatzen dute, presio osoa behar ez duten aplikazioetan errendimendu parekoa eskaintzen duten bitartean. Parkerrek D1VW seriea egiten du, eta balbularen egoerari buruzko iritzia behar duten sistemen monitorizazio elektronikoko aukerak biltzen ditu.

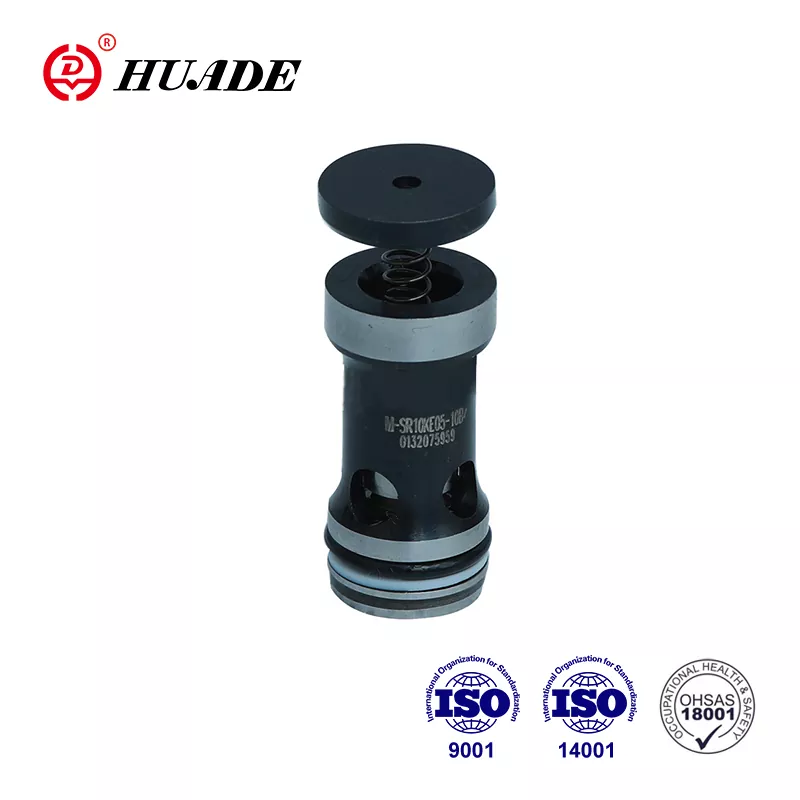

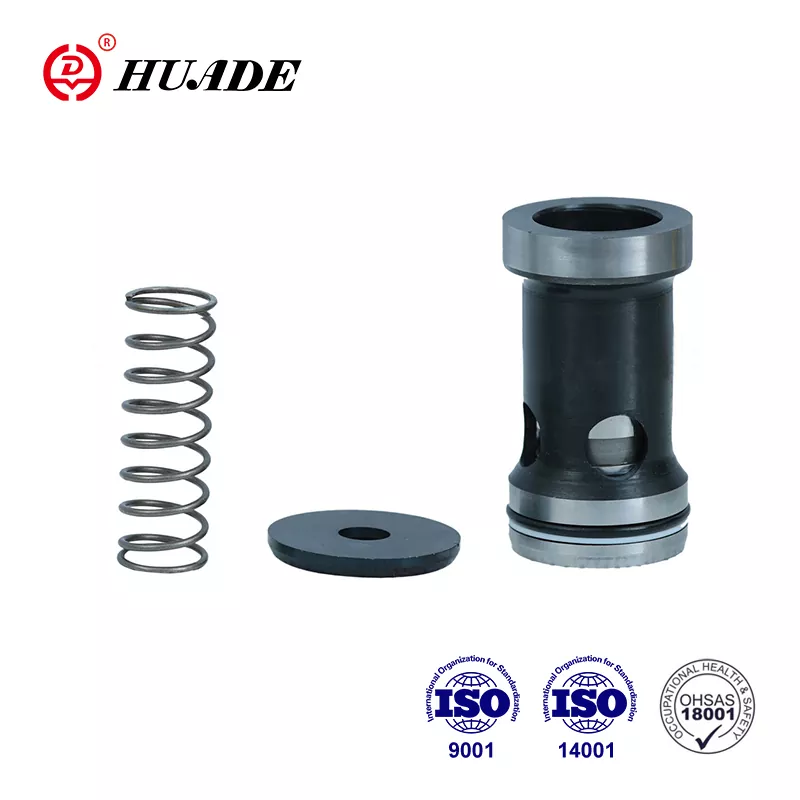

Txinako hainbat fabrikatzaileek M-SR zehaztapenekin bateragarriak diren kartutxo-balbulak ekoizten dituzte. Huade eta Hengli bezalako enpresek dimentsio- eta errendimendu-ezaugarriekin bat datozen balbulak fabrikatzen dituzte prezio baxuagoetan. Alternatiba hauek ondo funtziona dezakete aplikazio ez-kritikoak edo aurrekontu-murrizketak nabarmenak direnean. Garrantzitsua da fabrikatzaileak kalitate-kontrol egokia mantentzen duela eta ISO ziurtagiriaren dokumentazioa ematen duela egiaztatzea.
Jatorrizko Bosch Rexroth kartutxo balbula M-SR eta alternatiba bateragarriak aukeratzerakoan, kontuan hartu aplikazioaren kritikotasuna, beharrezko ziurtagiri-mailak eta tokiko laguntzaren erabilgarritasuna. Hutsik jasan ezin duten sistema kritikoek jatorrizko ekipamendua erabili behar dute. Eskakizun gutxiagoko aplikazioek produktu bateragarriak onar ditzakete kostuak murrizteko.
Non erosi eta prezioen informazioa
M-SR kartutxo balbula hainbat kanalen bidez eskuragarri dago zure kokapenaren eta kantitatearen eskakizunen arabera. Bosch Rexroth-ek lineako denda ofizial bat du [store.boschrexroth.com](http://store.boschrexroth.com/) helbidean, non konfigurazio estandarrak bi edo hiru egunen buruan bidaltzen dituen. Pieza-zenbakiek formatu zehatz bat jarraitzen dute, adibidez, R900350797 NG 30 KE angelu-balbula batentzat 0,5 bar-eko malgukia.
BuyRexroth bezalako banatzaile baimenduek M-SR kartutxo balbula prezio gardenekin eta mundu osoko bidalketa-aukerak eskaintzen dituzte. Banatzaile hauek tamaina arruntak gordetzen dituzte eta konfigurazio bereziak fabrikatik zuzenean eska ditzakete. Pieza estandarentzako epe laburrak izan ohi dira, eta pertsonalizatutako zehaztapenek hainbat aste behar izan ditzakete.
Prezioa nabarmen aldatzen da balbula tamainaren eta konfigurazioaren arabera. NG 6 bezalako tamaina txikiagoek normalean 50 eta 80 dolar artean balio dute, NG 30 balbula handiak 200 dolar edo gehiago izatera irits daitezkeen bitartean. Txinako fabrikatzaileen alternatiba bateragarriek ehuneko 20 eta 40 arteko prezioa txikiagoa izan dezakete, nahiz eta gutxieneko eskaera-kopuruak proiektu txikietarako nahiago diren baino handiagoak izan.
FKM zigiluak edo pitzadura-presio ez-estandarrak behar dituzten aplikazio espezializatuetarako, banatzaileei edo fabrikatzaileari zuzenean aurrekontua eskatzea askotan emaitza onenak ematen dira. Laguntza teknikoak aukeratutako kartutxo-balbularen M-SR konfigurazioa aplikazioaren eskakizunekin bat datorrela egiaztatzen lagun dezake erosi aurretik.
Sistemak integratzeko diseinu-gogoetak
M-SR kartutxoen balbula sistema hidrauliko batean integratzeak arreta berezia eskatzen du manifolden diseinuari eta zirkuituaren diseinuari. Balbula dimentsio zehatzetara mekanizatu behar den barrunbe estandar batean instalatzen da. ZN 10001 estandarra jarraitzen duten hornitzaile ugariekin lan egiteak egokitze eta errendimendu egokia bermatzen du.
M-SR kartutxoen balbula bidezko fluxuaren norabidea zirkuituaren diseinuarekin lerrokatu behar da. Balbulen gorputzeko geziak edo katalogoko sinboloak fluxu librearen noranzkoa adierazten du. Balbula atzerantz instalatzeak fluxu guztia blokeatuko du, beraz, muntaian egiaztatzea garrantzitsua da. Ingeniari batzuek bloke-multiplea fluxuaren norabideko geziekin markatzen dute instalazio akatsak saihesteko.
Presio-jaitsieraren kalkuluek balbularen ezaugarriak kontuan hartu behar dituzte espero diren emari-tasatan. M-SR kartutxo-balbularen bidezko presio-jaitsiera normalean beste zirkuitu-murrizketekin alderatuta txikia den arren, fluxu handiko aplikazioek hurrengo tamaina handiagoa hautatzen dute energia-galera eta bero-sorkuntza minimizatzeko.
Crack-presioaren hautaketak aurrerako fluxuaren erresistentziari eta alderantzizko zigilatzeko indarrari eragiten dio. Aurrerako erresistentzia minimoa behar duten aplikazioek 0,2 bar bezalako pitzadura-presio txikiagoak erabili beharko lituzkete edo malgukirik gabeko bertsioa ere. Karga desberdinen aurka presioari eutsi behar dioten sistemek zigilazio sendoagoa ematen duten pitzadura-presio handiagoak lortzen dituzte.
Diseinu fasean tenperatura-zikloa eta fluidoen bateragarritasuna egiaztatu behar dira. Sistemak tenperatura-muturrekoak ikusiko baditu edo jariakin berezituak erabiltzen baditu, zigilu-materialen bateragarritasuna berresten baduzu, hutsegite goiztiarra saihesten da. FKM zigilu aukerak erresistentzia kimikoa hedatzen du gehigarri oldarkorrak edo tenperatura altuak dituzten aplikazioetarako.
Ondorioa
Bosch Rexroth M-SR kartutxo-balbulak kontrol-balbularen funtzio fidagarria eskaintzen du presio handiko sistema hidraulikoetarako egokia den pakete trinko batean. Torlojuzko kartutxoen diseinuak instalazioa errazten du, kanpoko isuri-bideak ezabatzen dituen bitartean. NG 6tik NG 30era bitarteko tamainak zilindro txikietatik zirkuitu industrial handietara dauden fluxu-eskakizunak estaltzen ditu.
Kartutxo-balbula M-SR konfigurazio egokia hautatzeak balbularen tamaina fluxu-eskakizunekin bat etortzea dakar, aplikaziorako crack-presio egokia aukeratzea eta zigiluak funtzionamendu-baldintzekin bateragarritasuna egiaztatzea. Zerbitzu-bizitza bikainak eta gutxieneko mantentze-baldintzak balbula hau aukera errentagarria bihurtzen dute sistemaren bizitza osoan zehar.
Zirkuitu hidrauliko berri bat diseinatu edo lehendik dauden osagaiak ordezkatu, M-SR kartutxo-balbularen gaitasunak eta instalazio-eskakizunak ulertzeak inplementazio arrakastatsua bermatzen laguntzen du. Eskuragarritasun hedatuak eta aplikazioen historia zabalak konfiantza ematen du osagai hidrauliko frogatu hau zehaztean.
