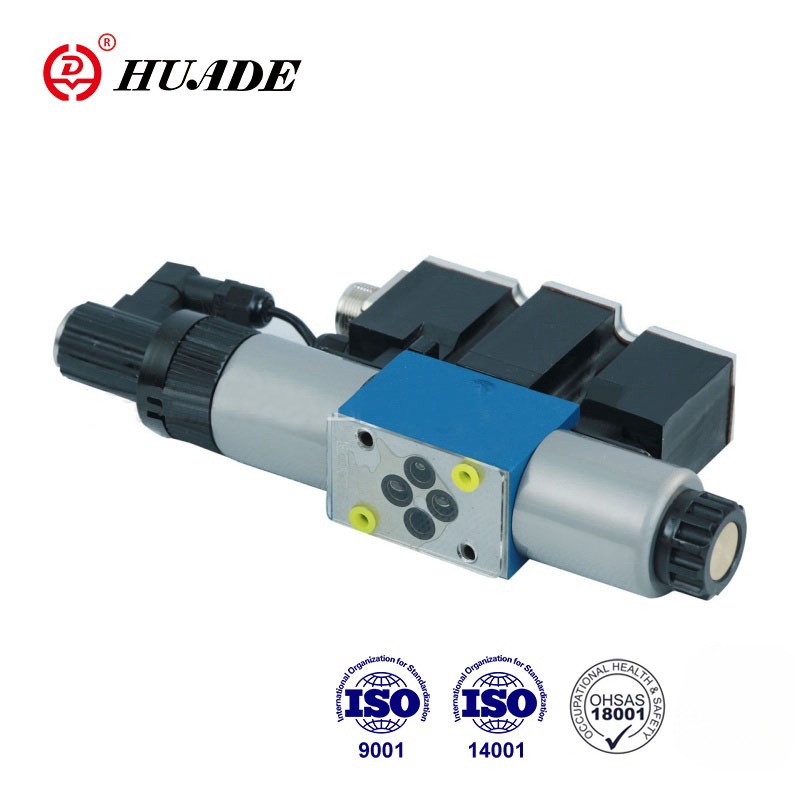

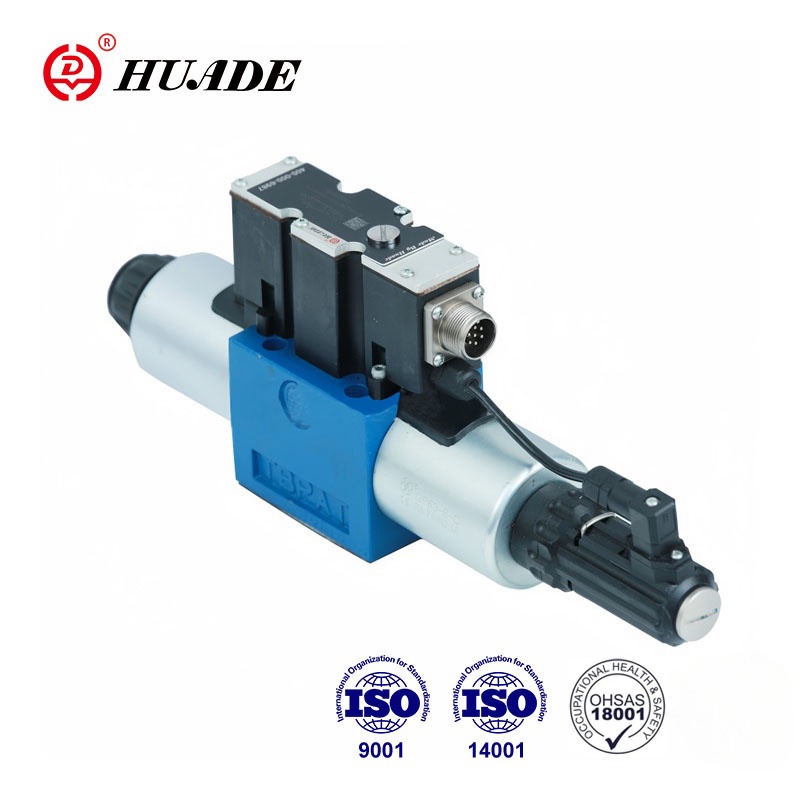

4WREE-2X balbula hau zuzeneko efektu proportzionaleko norabideko balbula bat da, solenoide proportzional batek funtzionatzen duena, fluido hidraulikoaren emaria eta fluxuaren norabidea kontrolatzeko. Elektroimanaren kontrola integratutako anplifikadorearen bidez lor daiteke. Produktuen errendimendua Rexroth-en 4WREE-2X seriearekin bateragarria da.
| Hidraulikoa | |||
| Tamaina | 6 | 10 | |
| Funtzionamendu-presioa | Portuak A, P, B | 31.5 | 31.5 |
| Portua T | 21 | 21 | |
| Emaria nominala Qvnom △ P=1MPa(L/min) | 8, 16, 32 | 25, 50, 75 | |
| Max. baimendutako emaria (L/min) | 80 | 180 | |
| Kutsadura-maila (μm) | ≤20 (gomendatu 10) | ||
| Histeresia (%) | ≤0,1 | ||
| Alderantzikatzeko tartea (%) | ≤0,05 | ||
| Erantzun-sentsibilitatea (%) | ≤0,05 | ||
| Presiozko fluidoa | Olio mineralak, fosfato ester | ||
| Biskositate tartea mm2/S | 20tik 380era | ||
| Giro-tenperatura tartea (℃) | 4WRE | -20tik +70era | |
| 4 ERE | -20tik +50era | ||
| Pisua (Kg) | 4WRE | 2.2 | 6.3 |
| 4 ERE | 2.4 | 6.5 | |
| Elektrikoa (elektronika integratua) | |||
| Tamaina | 6 | 10 | |
| Hornidura mota | DC | DC | |
| Tentsio nominala (V) | 24 | ||
| Solenoidearen korronte nominala (A) | 2.5 | ||
| Solenoide bobinaren erresistentzia (Ω) | Bobinaren erresistentzia 20 ℃-tan) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Betebeharra | % 100 | ||
| Bobinaren gehienezko tenperatura (℃) | 150era | ||
| Isolamendua DIN40050 | IP65 | ||
| Lotutako anplifikadorearen datu teknikoak | |||
| Lotutako anplifikadorea | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4 ERE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Hornidura-tentsioa | Tentsio nominala VDC | 24 | |
| Beheko muga-balioa V | 19.4 | ||
| Goiko muga-balioa V | 35 | ||
| Anplifikadorearen potentzia | Imax A | <2 | |
| Inpultso-korrontea A | 3 | ||
Ezaugarriak:
▶Zuzenean kontrolatutako norantza-balbula proportzionala fluxu baten norabidea eta magnitudea kontrolatzeko
▶Azpiplaka muntatzeko
▶Kokapen elektrikoaren feedbacka
▶Udaberrian zentratutako kontrol-bobina
▶ 4WREE mota, balbula-elektronika integratua A1 edo F1 interfazearekin
▶Aktibazioa solenoide proportzionalen bidez egiten da hari zentrala eta bobina desmuntagarria
▶Balbula eta kontrol elektronikoa iturri bakarretik
Aplikazioa:
4WREE-2X balbula proportzionala hainbat esparrutan erabil daiteke, hala nola makina-erreminta, industria arina, metalurgia, meatzaritza, aeroespaziala, etab.
4/2 eta 4/3 norabide-balbul proportzionalak zuzenean kontrolatutako osagaiak dira azpiplaka muntatzeko diseinuaren osagaiak.
Erdiko haria eta bobina desmuntagarria duten solenoide proportzionalak funtzionatzen dituzte. Solenoideak, aukeran, kontrol elektroniko integratuaren bidez kontrolatzen dira.
Deskribapen funtzionala:
Solenoideak (5 eta 6), indargabetuta, kontrol-bobina (2) erdiko posizioan mantentzen da konpresio malgukien bidez (3 eta 4).
Kontrol-bobina (2) zuzeneko funtzionamendua solenoide proportzionaletako bat dinamizatuz, adibidez. "b" solenoidearen kontrola (6)
→Aginteko bobina (2) ezkerrerantz mugitzea sarrerako seinale elektrikoaren proportzioan
→P-tik A-ra eta B-ra T-ra konektatzea emari progresiboaren ezaugarriak dituzten zehar-sekzioen moduko orifizio bidez
Solenoidearen indargabetzea(6)
→ Kontrol-bobina (2) erdiko posiziora itzultzen da konpresio malgukiaren bidez (3)
HD-4WREE...A-2X
Energiarik gabeko egoeran bobina (2) erdigune mekanikoan mantentzen da solenoidearen itzulera-malgukiek. Hau, "V" bobina sinboloarentzat, ez dago erlazio hidraulikoaren erdiko posizioarekin! Balbula elektrikoaren begizta itxiko kontrol-zirkuitua itxita dagoenean, bobina zentro hidraulikoko posizioan kokatzen da.
Diseinua:
Balbula, funtsean, honako hauek osatzen dute:
•Etxebizitza(1) muntatzeko aurpegia duena
• Kontrol-bobina (2) konpresio malgukiekin (3 eta 4)
• Solenoideak (5 eta 6) erdiko hariarekin
• Posizio-transduktorea (7)
•Aukerako kontrol-elektronika integratua(8)
•Zero puntuaren doikuntza mekanikoa (9) Pg 13.5 bidez eskura daiteke eta zero puntu elektrikoa Pg 7(10) (4WREE mota) bidez eskura daiteke.
4WREE-2X norabide-balbula proportzionalaren ikurra
