Sistema hidraulikoek karga astunak segurtasunez eutsi behar dituztenean edo nahi ez den fluidoen atzera-fluxua saihestu behar dutenean, ingeniariek pilotatutako kontrol-balbuletara jotzen dute maiz. Horien artean, Bosch Rexroth-ek fabrikatutako SL mota nabarmentzen da ekipamendu industrial eta mugikorren aplikazioetarako irtenbide fidagarri gisa. Gida honek zerk eragiten duen pilotu-erresistentzia-balbula SL beste balbula-motetatik ezberdintzen duen azaltzen du, nola funtzionatzen duen eta noiz erabiltzea kontuan hartu behar duzun zure sistema hidraulikoan.

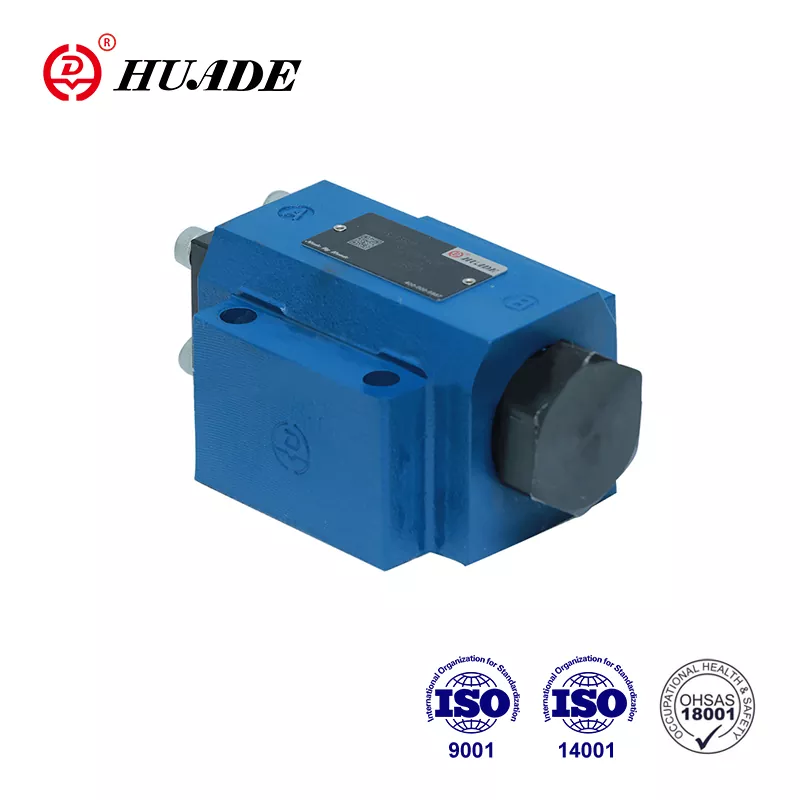

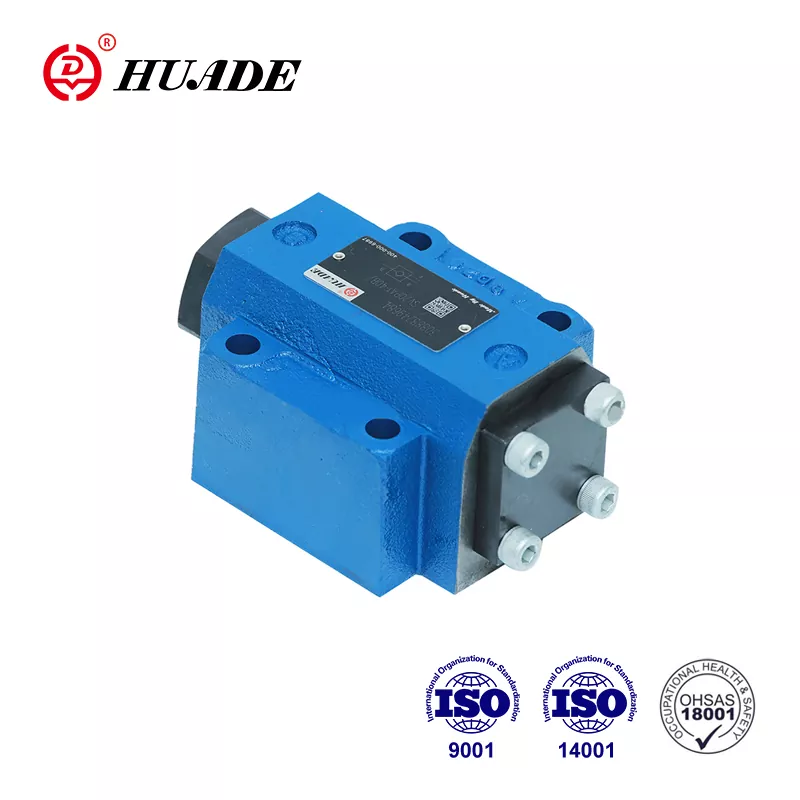

Zer da Pilot Operated Check Valve SL bat?
SL pilotatutako kontrol-balbula bat osagai hidrauliko bat da, fluidoa noranzko batean libre isurtzen uzten duen bitartean kontrako noranzkoan fluxua blokeatzen duen seinale pilotu batek askatu arte. "SL" izendapenak bereziki Bosch Rexroth-en bere SV serieko kanpoko drainatze aldaerari egiten dio erreferentzia, olio pilotua zirkuitu nagusitik bereizita hustu behar den aplikazioetarako diseinatua.
Balbulak poppet diseinua erabiltzen du eta azpiplaka batean munta daiteke edo harizatutako ataken bidez konektatu daiteke. Fluidoa A atakatik B atakara pasatzen denean, balbula erraz irekitzen da erresistentzia minimoarekin. Presioak fluidoa B-tik A-ra itzultzen saiatzen denean, balbulak erabat itxi egiten du zero isurketarekin. Balbula alderantziz irekitzeko modu bakarra X atakan presioa pilotua aplikatzea da, eta horrek txotxoloa mekanikoki altxatzen du eta fluxu kontrolatua ahalbidetzen du.
Pilotatutako SL kontrol-balbularen eta SV modelo estandarraren arteko aldea kanpoko drainatze-eginbidean dago. SV balbulek pilotu-olioa sistemara itzultzen duten bitartean, SL balbulek olio hori Y portu bereizi batetik bideratzen dute. Kanpoko drainatze honek malgutasun handiagoa ematen die diseinatzaileei zirkuitu hidrauliko konplexuak eraikitzerakoan, batez ere draina pilotua deposituari modu independentean konektatu behar denean edo barneko drainatzeak presio interferentziak sor ditzakeenean.
Nola funtzionatzen duen kontrol-balbula pilotuak SL
SL pilotu-balbula baten funtzionamendu-printzipioa ulertzeak karga eusteko aplikazioetan hain ondo funtzionatzen duen azaltzen laguntzen du. Balbulak hainbat osagai gako ditu: gorputz nagusia, poppet primario bat, poppet pilotua, konpresio malgukiak eta kontrol pistoia. Zati hauek elkarrekin funtzionatzen dute hiru funtzionamendu modu desberdin sortzeko.
A-tik B-ra doan fluxuan, fluido hidraulikoak zuzenean bultzatzen du poppet-aren aurka, eta oso erresistentzia txikiarekin irekitzen du. Balbulan zehar dagoen presio-jaitsiera 5 bar azpitik geratzen da emari nominaletan, eta horrek energia-galera minimoa esan nahi du. Fluxu askeko noranzko hau zure zirkuitu hidraulikoaren ponparen aldearekin konektatzen da normalean.
Presioa B-tik A-rako kontrako noranzkoan sortzen denean, sistemaren presioa malguki-indarrarekin konbinatzen da poppet-a bere eserlekuaren kontra tinko bultzatzeko. Horrek isuririk gabeko zigilu osoa sortzen du, eta hori ezinbestekoa da kargak posizioan eusteko. Zilindro hidrauliko bertikal bat, adibidez, ez da beherantz noraezean joango karga osoarekin ere, SL pilotatutako kontrol-balbulak blokeo ezin hobea mantentzen duelako.
Hirugarren modua X portuan presioa pilotua aplikatzen duzunean aktibatzen da. Presio honek kontrol-pistoiari eragiten dio, txopete nagusiak baino azalera handiagoa baitu. Abantaila mekanikoak presio pilotu nahiko baxuak blokeatutako aldean sistemaren presio handia gainditzen uzten du. SL konfigurazioan, kanpoko drainatze-ataka Y-k ganbera pilotua A portutik bereizten du, kontrol-presioa soilik pistoiari eragiten diola bermatuz, kargaren aldetik interferentziarik gabe.
Pilotatutako SL modelo batzuek deskonpresio-ezaugarri bat dute, modeloaren izendapenean "A" hizkiarekin identifikatua. Balbula hauek bolatxo txiki bat dute, apur bat irekitzen dena txopo nagusia altxatu baino lehen. Irekitze mailakatu honek pixkanaka-pixkanaka harrapatutako presioa askatzen du, zure sistema hidraulikoko talka eta zarata murriztuz. "B" aldaera zuzenean irekitzen da aurre-irekitze fase hori gabe, erantzun azkarragoa emanez baina potentzialki presio-puntu gehiago sortuz.
Behar den gutxieneko pilotu-presioa gainditu behar duzun karga-presioaren araberakoa da. Ingeniariek hau kalkulatzen dute formula hau erabiliz: pilotuaren presioa karga-presioa baino txikiagoa izan behar da, pistoiaren eremua kontrolatzeko poppet-aren eremuaren proportzioaz biderkatuta. Xede praktikoetarako, pilotatutako SL modelo gehienek 5 bar-eko presio pilotua behar dute irekitzen hasteko, eskakizun zehatza karga-baldintzen eta balbularen tamainaren arabera aldatuz.
Zehaztapen Teknikoak eta Errendimendu Datuak
Bosch Rexroth-ek NG10 eta NG32 bitarteko tamaina nominaletan kontrolatutako SL modeloak fabrikatzen ditu, industria-aplikazioen espektro zabala hartzen duena. Balbula hauek 315 bar-eko gehienezko presioa eta minutuko 550 litro-ko emariak jasaten dituzte, eta sistema hidrauliko zorrotzetarako egokiak dira.
NG10 tamaina txikienak ondo funtzionatzen du makineria trinkoarentzat, minutuko 100 litroraino maneiatzen du X portuan 2,5 zentimetro kubikoko kontrol-bolumenarekin. Gama ertaineko NG16 eta NG20 balbulek 300 litro minutuko emariak onartzen dituzte, eta NG25 eta NG32 modelo handienek, berriz, 550 litro industrialetarako minutuko 550 litro hartzen dituzte. Tamaina bakoitzak 315 bar-eko gehienezko lan-presioa mantentzen du, nahiz eta kontrol-presioa 5 eta 315 bar bitartekoa izan daitekeen aplikazioaren beharren arabera.
Pisuaren kontuak garrantzitsuak dira ekipo mugikorren diseinatzaileentzat. Azpiplaka muntatzeko konfigurazioan NG10 pilotu-balbula SL batek gutxi gorabehera 1,8 kilogramo pisatzen du, eta NG32 modeloak 7,8 kilogramotara iristen da. Haridun konexioen bertsioek gutxi gorabehera 0,3 kilogramo gehitzen dizkiete zifra horiei. Dimentsio fisikoak aldatu egiten dira horren arabera, NG10-k 100,8 milimetro inguruko luzera du eta G1/4 ataka hariak erabiltzen ditu, eta NG32 G1 1/2 atakekin 140 milimetrora hedatzen da.
Tenperaturaren errendimenduak industria-baldintza tipikoak estaltzen ditu. NBR zigiluen estandarrekin, SL pilotu-balbulak modu fidagarrian funtzionatzen du 30 gradu Celsius negatibotik 80 gradu Celsius positiboetara. Zure aplikazioak tenperatura altuagoak edo fluido oldarkorrak badakartza, FKM zigiluen materialak erresistentzia hobea eskaintzen du. Balbulak segundoko 2,8 eta 500 milimetro karratu bitarteko biskositatea duten fluido hidraulikoak onartzen ditu, nahiz eta errendimendu optimoa HLP46 olio estandarrarekin 40 gradu Celsius-tan gertatzen den.
Kutsaduraren kontrola funtsezkoa izaten jarraitzen du balbulen bizitza luzerako. Bosch Rexroth-ek fluidoen garbitasuna ISO 4406 20/18/15 edo hobera mantentzea gomendatzen du. Beren RE 50070 iragazketa estandarrak jarraitzeak pilotu-pasabideak blokeatzea saihesten laguntzen du, hau da, pilotatutako kontrol-balbulen hutsegite modu ohikoenetako bat.
Zure aplikaziorako eredu egokia hautatzea
Pilotatutako SL aldaera kontrol-balbula ezberdinen artean aukeratzea zure sistema hidraulikoaren diseinuko hainbat faktoreren araberakoa da. SL pilotu bakarreko oinarrizko konfigurazioak ondo funtzionatzen du fluxua norabide bakarrean kontrolatu behar duzunean. Konfigurazio hau ohikoa da zilindro bertikaleko aplikazioetan, non grabitateak karga jaisten saiatzen den eta urruneko askatzeko gaitasuna behar duzun.
Pilotu bikoitzeko bertsioek bi noranzkoetan kontrola ematen dute, eta ibilaldiaren bi muturretan karga eustea behar duten efektu bikoitzeko zilindroetarako aproposa da. Eraikuntza-ekipamendu-ekipamenduek sarritan erabiltzen dute konfigurazio hau, operadoreak kontrolak askatzen dituenean noranzko bietan noraezea saihesteko. Pilotatutako SL kontrol-balbularen pilotu bikoitzaren ezaugarriak karga kokatuta dagoen tokian mantentzea bermatzen du, kanpoko indarrak kontuan hartu gabe.
Deskonpresio aukera garrantzitsua bihurtzen da zure sistemak presio diferentzialak jasaten dituenean edo bat-bateko presioa askatzea osagaiak kalte ditzakeenean. A motako modeloek bola-poppet-a ireki aurretiko etapa duten kolpeak murrizten dituzte linea hidraulikoetan eta zarata gutxitzen dute balbula aldatzean. Horrek hobetsi egiten ditu operadorearen erosotasuna garrantzitsua den aplikazioetarako edo presio-puntek osagai sentikorrak kalte ditzaketenetan. Aurrez irekitzerik ez duten B motako modeloek azkarrago erantzuten dute eta ondo funtzionatzen dute balbularen aktuazio azkarra presio pixkanaka askatzea baino garrantzitsuagoa denean.
Konexio metodoaren aukera zure sistemaren arkitekturaren araberakoa da. DIN 24340 estandarrei jarraikiz azpiplaka muntatzeak multzo trinkoen integrazioa eta iturgintza garbiagoa ahalbidetzen du, bereziki baliotsua espazioa mugatua den ekipo mugikorretan. Haridun konexioek malgutasun handiagoa eskaintzen dute aldaketen muntaketa praktikoa ez den aplikazioetarako edo sistemetarako. SL pilotu-balbulak dimentsio bateragarriak dituzten planteamendu biak onartzen ditu.
Irekitzeko presioaren doikuntzak beste sintonizazio parametro bat eskaintzen du. Modelo estandarrak 1,5 eta 10 bar arteko udaberriaren aurrekargaren ezarpenak erabiltzen ditu, eta horrek zehazten du zenbat alderantzizko presioa eraikitzen den poppet nagusia irmo jarri aurretik. Irekitze-presio baxuagoek fluxu libre errazagoa ahalbidetzen dute, baina balbula berriro esertzea eragin dezakete presioa gainbeheran. Irekitze-presio handiagoak eserleku positiboa bermatzen du, baina presio-jaitsiera areagotzen du fluxu librearen norabidean.
Pilotatutako kontrol-balbulak SL-k non funtzionatzen duen onena
Automatizazio industrialak karga-kontrol zehatza lortzeko kontrol-balbula pilotudun SL teknologian oinarritzen da. Fabrikazio-prentsek balbula hauek erabiltzen dituzte prentsa-zikloetan ahariaren posizioa mantentzeko, eta presio hidraulikoak jaisten direnean goiko plaka astuna noraezean egon ez dadin. Injekzio-moldeaketa-makinek antzeko konfigurazioak erabiltzen dituzte moldearen erdiak estutze-indar handian blokeatuta mantentzeko, piezen kalitate koherentea bermatuz.
Ekipamendu mugikorrak, beharbada, SL pilotatutako kontrol-balbularen aplikazio-eremu handiena da. Hondeamakinek, gurpil-kargagailuek eta retroexcavatzaileek karga fidagarria behar dute beren boom, makil eta ontzi zirkuituetan. Operadore batek makina kubeta altxatuta duela aparkatzen duenean, pilotatutako kontrol-balbulak karga beherantz ibiltzea eragozten du zilindroaren zigiluen ihesagatik edo harrapatutako olioaren hedapen termikoaren ondorioz. SL balbulen kanpoko hustuketa-konfigurazioak bereziki ondo funtzionatzen du aplikazio hauetan, ezegonkortasuna eragin dezakeen barne-presioaren feedbacka saihesten baitu.
Garabi aplikazioek are fidagarritasun handiagoa eskatzen dute, karga jaitsierek segurtasun arrisku larriak sortzen dituztelako. Garabi mugikorretako zundagailu-egonkortzaileek SL pilotu-erretenzio-balbulak erabiltzen dituzte igogailu luzeetan egun edo astez posizioa mantentzeko. Zero isurketa-ezaugarriak garabiak eragiketa osoan zehar berdin mantentzen duela ziurtatzen du. Garabi-diseinu askok pilotu bikoitzeko kontrol-balbulak barne hartzen dituzte zilindro bakoitzaren bi aldeetan, eta balbula batek huts egiten badu ere funtzionatzen jarraitzen duen karga-euskarri erredundantea sortzen dute.
Ura tratatzeko instalazioek aurkitu dute kontrol-balbula pilotudun SL modeloek mantentze-prozedurak errazten dituztela. Ponpa-estazioek balbula hauek erabiltzen dituzte motorrak isolatzeko zerbitzuan zehar, urruneko aktibazioa ahalbidetzen duten bitartean iragazkiak alderantziz garbitzeko. Kanpoko drainatze pilotuari esker, mantentze-langileei balbula irekitzea distantzia segurutik kontrolatzen zaie, langileak presio handiko guneetatik urrunduz. Urruneko gaitasun honek geldialdi-denbora murrizten du eta segurtasuna hobetzen du eskuz funtzionatzen duten isolamendu-balbulekin alderatuta.
Aerosorgailuen palaren kontrol-sistemek gero eta aplikazio handiagoa adierazten dute pilotatutako kontrol-balbuletarako. Pala bakoitza haizearekiko angelua doitzen duten zilindro hidraulikoetara konektatzen da. SL pilotatutako kontrol-balbulak funtzionamendu arruntean pala posizioa mantentzen du, haize-baldintzak aldatzen direnean doikuntza azkarra ahalbidetzen duen bitartean. Zero ihesaren zehaztapenak garrantzia du hemen, pala angelu aldaketa txikiek ere turbinaren eraginkortasunari eta egitura-kargari eragiten diotelako.
Materialak manipulatzeko ekipoek eskorga gisa, balbula hauek ematen duten kontrol zehatzaren abantailak dituzte. Masta jasotzeko zilindroek kargak edozein altueratan eutsi behar dituzte noraezarik gabe, eta SL pilotu-erretenzio-balbulak modu fidagarrian lortzen du. Pilotu bikoitzeko aldaerak karga astunetan ere jaitsiera kontrolatua ahalbidetzen du, pilotuaren presioa modulatuz jaitsiera leuna sortzeko, erorketa librea baino.
SL balbulak nabarmentzen dituzten abantailak
SL pilotu-balbula baten abantaila esanguratsuena blokeatutako noranzkoan zero isurketa ezaugarria da. Presio handian apur bat iragazi daitezkeen zuzeneko kontrol-balbulek edo berez kontrolatutako ihesak dituzten kontrapisu-balbulek ez bezala, SL balbulak zigilu perfektua sortzen du. Hau oso garrantzitsua da karga estatikoa eusteko, non denboran zehar desbideratze txikia ere pilatzen den posizio akats nabarmenetan.
Urruneko kontrolaren gaitasunak operadorearen irismena hedatzen du eta segurtasuna hobetzen du. Urrutiko kokapen batetik presioa pilotua aplikatuz, kargak askatu ditzakezu arriskutsuak izan daitezkeen ekipamenduetatik gertu egon gabe. Larrialdi-gelditze-sistemek ere integra daitezke pilotatutako kontrol-balbularen SL zirkuituekin, eta automatikoki askatuz harrapatutako kargak segurtasun-blokeoak aktibatzen direnean. Malgutasun hori baliotsua da giza esku-hartzea gutxitu behar den sistema automatizatuetan.
Balbula-tamainarekiko fluxu-ahalmen handiak sistemaren diseinatzaileei osagaien ontziratzea minimizatzen laguntzen die. SL modelo pilotu handienek 550 litro minutuko maneiatzen dute, zilindro industrial gehienetarako nahikoa, muntatzeko neurri trinkoak mantenduz. Fluxu handiko gaitasun honek presio-jaitsiera baxua du fluxu librearen norabidean, normalean 5 bar baino gutxiago emari nominaletan, eta horrek energia gutxiago xahutu eta funtzionamendu-tenperatura freskoagoak esan nahi du.
Baldintza aldakorretarako erantzun azkarrak kontrol-balbulei abantaila ematen die aplikazio dinamikoetan. Presio pilotua aplikatzen denean, balbula azkar irekitzen da, eta presio pilotua askatzen denean, malgukiak eta sistemaren presioak poppet-a ia berehala ixten dute. Deskonpresio aldaerek ekintza hori nahita moteltzen dute talka murrizteko, baina modelo hauek ere fluidoen marruskaduran edo neurketa-zirkuitu konplikatuetan oinarritzen diren balbula mota alternatiboek baino azkarrago erantzuten dute.
Pilotu bikoitzeko konfigurazioetan malgutasun bikoitzak zirkuitu konplexuetan balbula anitzen beharra ezabatzen du. Pilotu bakarreko SL kontrol-balbula pilotu-sarrera bikoitzak dituen SL batek bi balbula bereizi ordezkatu ditzake bi noranzkoetan karga eustea eskatzen duten aplikazioetan. Horrek piezen kopurua, ihes-puntu potentzialak eta sistemaren konplexutasun orokorra murrizten du, fidagarritasuna hobetzen du osagai gutxiagoren bitartez.
Mugak eta Arriskuak ulertzea
Egitura-konplexutasunak eragozpen nagusia sortzen du zuzeneko balbula sinpleagoekin alderatuta, pilotatutako SL-ren kontrol-balbularen diseinuen eragozpen nagusia. Osagai gehigarriek, besteak beste, pistoi pilotuak, kontrol-pistoiak eta kanpoko drainatze-pasabideak fabrikazio kostua handitzen dute eta hutsegite-puntu potentzial gehiago sortzen dituzte. Pilotu pasabide txikiak kutsaduraren aurrean bereziki zaurgarriak dira, eta horrek kontrol-seinalea blokeatu dezake eta balbula behar denean irekitzea eragotzi dezake.
Mantentze-baldintzak altuagoak dira pilotu-erreektore-balbulentzat alternatiba sinpleagoetarako baino. Pasabide pilotuek aldizka ikuskatu eta garbitu behar dute blokeatzea saihesteko. Zigiluaren higadura bai poppet nagusiaren eta pilotuaren higadurak aldizkako ordezkapena behar du, normalean NBR edo FKM materialak erabiliz, fluidoaren eta tenperatura baldintzen arabera. Mantentze-lan hauek oinarrizko kontrol-balbula bati zerbitzua ematea baino ezagutza tekniko gehiago eskatzen dute, eta, agian, mantentze-lanetako langileentzako prestakuntza espezializatua behar dute.
Karga dinamikoko aplikazioek txater-arazoak sor ditzakete pilotatutako SL modeloekin. Kargek oszilatzen edo dardar egiten dutenean, balbula behin eta berriz ireki eta itxi daiteke bere atalasearen presioan, zarata eta higadura bizkortua sortuz. Balbula kontraesaneko balbulek baldintza dinamiko hauek arinago maneiatzen dituzte, irekiera progresiboaren ezaugarrien bidez. Zure aplikazioak etengabeko karga-mugimendua badakar, euste estatikoa baino, baliteke pilotatutako kontrol-balbula bat ez izatea aukerarik onena.
Hedapen termikoaren efektuek arrisku sotila baina benetakoa dakarrela pilotatutako kontrol-balbulen aplikazioetan. Balbula itxi baten eta karga baten artean harrapatuta dagoen olio hidraulikoa berotzen denean, hedatu egiten da eta presioa handitzen du. Ingeniariek batzuetan "blokeo termikoa" deitzen diote presioaren igoera hain larria izan daitekeelako non pilotu-seinaleak ezin duelako gainditu. Tenperatura 10 gradu Celsius inguruan igotzeak 100 bar baino gehiagoko presio igoerak sor ditzake harrapatutako bolumenetan. Erliebe termiko balbuletan diseinatzeak edo tenperaturan egonkorrak diren fluidoak kontuan hartzeak arrisku hori arintzen laguntzen du.
Kostuei dagokienez, pilotatutako kontrol balbula SL modeloak ez dira erakargarriak aplikazio sinpleetarako. Ekintza zuzeneko oinarrizko kontrol-balbula batek askoz gutxiago kostatzen du eta ezin hobeto funtzionatzen du atzera-fluxuaren prebentzio zuzena karga eustea beharrezkoa ez den lekuetan. SL balbula baten kontrol-ezaugarri sofistikatuek prezio handiagoa justifikatzen dute zure aplikazioak urruneko askatzeko gaitasuna, zero isurketa edo bi norabideko kontrol zehatza behar duenean soilik.
SL balbulak irtenbide alternatiboekin alderatuz
Ekintza zuzeneko kontrol-balbulak SL pilotu-balbula baten alternatibarik errazena dira. Oinarrizko balbula hauek fluidoaren presioa bakarrik erabiltzen dute txotxoloa malguki arin baten aurka altxatzeko, norabide bakarrean fluxua ahalbidetuz, alderantzizko fluxua blokeatzen duten bitartean. Oso azkar erantzuten dute eta pilotu-diseinuek baino askoz gutxiago kostatzen dute. Dena den, zuzeneko kontrol-balbulak presio altuan apur bat isur daitezke, azkarrago higatzen dira txopoaren aurkako fluido zuzenaren eraginez, eta ezin dira urrunetik ireki alderantzizko norabidean. Ondo funtzionatzen dute ponparen irteera babesteko edo oinarrizko linearen isolamendurako, baina ez dituzte betetzen benetako kargari eusteko baldintzak.
Kontrabalio-balbulek presioa arintzeko funtzioa konbinatzen dute kontrol-balbularen portaerarekin, karga dinamikoen kontrol leuna sortuz. Balbula hauek kargaren presioaren arabera irekitzea modulatzen dute, karga bertikalen jaitsiera kontrolatua ahalbidetuz, atzera-presioa mantenduz ihesa saihesteko. Ekipo mugikorren mugimenduaren kontrolan bikain dira, non zamak etengabe mugitzen diren, garabi-polipastoak edo ibilgailuen igogailu-ateak adibidez. Konpromisoa da kontrapeso balbulek isurketa kontrolatua dutela beti eta ekintza zuzeneko edo pilotatutako kontrol balbulak baino gehiago kostatzen dutela. Mugimendurik nahi ez den karga estatikoari eusteko, SL pilotu-balbula batek errendimendu hobea eskaintzen du kostu txikiagoan.
Elektrizitatez kontrolatutako solenoide balbulek beste aukera bat eskaintzen dute urruneko askatzeko gaitasuna izateko. Balbula hauek bobina elektromagnetikoak erabiltzen dituzte barneko bobinak edo poppets aldatzeko, on-off kontrola emanez, presio piloturik behar izan gabe. Kontrol elektronikoko arkitektura duten sistemetan ondo funtzionatzen dute eta PLCekin eta automatizazio-ekipoekin zuzenean integra daitezke. Hala ere, solenoide-balbulek normalean tamaina konparatiboko pilotu-balbulak baino fluxu-ahalmen txikiagoa dute, beroa sortzen dute etengabeko dinamizatzean eta energia elektrikoa behar dute posizio irekiak mantentzeko. SL pilotatutako kontrol-balbulak irabazten du potentzia hidraulikoa erraz eskuragarri dagoen eta konplexutasun elektrikoa gutxitu behar den aplikazioetan.
Fusible hidraulikoak kargari eusteko alternatiba espezializatua dira. Gailu hauek automatikoki ixten dira mahuka apurtuta edo apurtuta dagoela adieraz dezaketen gehiegizko emari-tasa detektatzen dutenean. Pilotatutako kontrol-balbulek eskaini ezin duten larrialdi babesa eskaintzen dute. Hala ere, fusibleek ez dute urruneko askatzeko gaitasunik ematen eta baliteke emari altuko baldintzetan faltsu abiaraztea. Ingeniari askok bi teknologiak konbinatzen dituzte, SL pilotu-balbula bat kontrol arrunterako eta metxa hidrauliko bat larrialdietarako babesteko babesa erabiliz.
Zerbitzu-bizitza luzatzen duten mantentze-praktikak
Aldizkako ikuskapen-egutegiek pilotu-erreekze-balbula SL sistemak fidagarritasunez funtzionatzen dute. Hileroko ikus-kontrolek kanpoko olio-ihesak aztertu behar dituzte zigiluen eta muntatzeko gainazalen inguruan. Isuri txikiek ere denborarekin okerrera egingo den zigiluaren degradazioa adierazten dute. Balbulen funtzionamenduan zehar ezohiko zaratak entzuteak arazoak agerian utzi ditzake hutsegite osoa gertatu baino lehen. Txantak edo garrasika soinuek presio-baldintza ezegonkorrak edo higadura-azalak esan nahi dituzte.
Jariakinen garbitasunaren mantentze-lanak pilotu-erreektore-balbulak kutsaduraren aurrean zaurgarri bihurtzen dituzten pasabide pilotu txikiak babesten ditu. ISO 4406 garbitasun-klasearen 20/18/15 baldintzak betetzeak esan nahi du zure iragazketa-sistemak partikulak harrapatzen dituela kontrol-hobietan sartu aurretik. Olio hidrauliko egokia erabiltzeak urik kutsatu gabe barne-gainazalen korrosioa saihesten du. Mantentze-programa askok hiru hilean behin olioaren laginketa eta analisia barne hartzen ditu kutsadura-mailak tarte onargarrietan mantentzen direla egiaztatzeko.
Pilotu-lerroaren ikuskapenak arreta berezia merezi du, diametro txikiko hodi eta pasabide hauek erraz ixten direlako. Pilotu-lerroak deskonexioak eta atzera botatzeak urtero pilatutako hondakinak kentzen ditu. Zirkuitu pilotuko kontrol-balbulak garbitu edo ordezkatu behar dira itsasten diren seinaleak badituzte. Pilotuaren presioa neurgailu batekin probatzeak berresten du kontrol-seinale egokia X ataka iristen dela, pilotuaren SL kontrol-balbula irekitzeko agindua ematen diozunean.
Zigiluak ordezkatzeko tarteak funtzionamendu-baldintzen araberakoak dira, baina normalean bi edo bost urtean behin gertatzen dira. NBR zigiluak tenperatura moderatuko aplikazioetan gehiago irauten dute, eta FKM zigiluak tenperatura altuagoak eta fluido oldarkorrak jasaten dituzte, baina gehiago kostatzen dute. Zigiluak aldatzean, ikuskatu elastomero berriekin ere zigilatze ona eragozten duten higadurak edo zigiluak dauden txotxondoko eta balbularen gorputzeko bat egiten duten gainazalak. Paper urratzaile finarekin leuntzeko arina zigilatzeko gainazalak berreskuratu ditzake, baina puntuazio sakonak balbula gorputza ordezkatzea eskatzen du.
Proba funtzionalek balioztatzen dute pilotatutako kontrol-balbulek behar bezala funtzionatzen dutela. Proba sinple batek pisuz kargatutako zilindro bertikal bat erabiltzen du. Presio pilotua blokeatuta dagoenez, karga guztiz geldi egon behar da ordu edo egunez, zero isurketa erakutsiz. Presio pilotu nominala aplikatzeak balbula ireki behar du eta karga leunki jaisten utzi behar du. Presio pilotua itzalita dagoenean karga beherantz egiten bada edo balbula irekitzeko gehiegizko presio pilotua behar bada, mantentzea edo ordeztea beharrezkoa da.
Ohiko arazoak konpontzea
Pilotatutako SL kontrol-balbula batek aginduz irekitzen ez duenean, hasi pilotu-presioa egiaztatzen X atakan. Pilotuaren konexioan presio-neurgailu bat erabiltzeak seinale-presio egokia balbulara iristen den baieztatzen du. Presio pilotuak 5 bar baino gutxiago neurtzen badu, arazoa zirkuitu pilotuan dago, balbulan bertan baino. Egiaztatu blokeatutako lineak, hutsezko balbula pilotuak edo ponpa-ahalmen desegokia dagoen pilotu-horniduran.
Pilotuaren presioa ondo irakurtzen bada, baina balbula oraindik irekitzen ez bada, susma ezazu kutsadura pilotuaren pasabidean edo itsatsita dagoen kontrol-pistoi bat. Balbula desmuntatzeak normalean zikinkeria edo korrosioa agerian uzten du pistoiaren mugimendua eragozten duena. Barneko pasabide guztiak ondo garbitzeak eta zigiluak ordezkatzeak normalean funtzioa berreskuratzen du. Kasu larrietan, kontrol-pistoiaren gainazala puntuatu egin daiteke eta ordeztu behar da.
Blokeatutako noranzkoan isurketak txopo edo eserlekuaren kalteak adierazten ditu. Kutsadura kopuru txikiak poppet gainazalean txerta daitezke, balbula itxita dagoenean ere ihes-bideak sortuz. Desmuntatzeak eta ikuskapenak erakutsiko du txotxongiloa eta eserlekua garbitzeak zigilatzea berreskuratzen duen ala ordezko piezak behar diren. Garbitu ondoren ihesak jarraitzen badu, egiaztatu sistemaren presioak ez duela balbularen ahalmen nominala gainditu, eta horrek zigilatzeko gainazalak betiko kalte ditzake.
Funtzionamenduan bibrazioek edo bibrazioek karga ezegonkorra dela edo pilotu-presioa oszilatzen dutela iradokitzen dute. Egiaztatu karga egonkor mantentzen dela balbularen funtzionamenduan. Kargak berak dar-dar egiten badu, baliteke SL pilotatutako kontrol-balbula ez izatea aplikazio horretarako irtenbide egokia. Zirkuitu pilotuko presio ezegonkortasunak balbula behin eta berriz ireki eta ixtea eragin dezake bere atarian. Pilotu lerroan metagailu bat instalatzeak sarritan presio-gorabehera horiek leuntzen ditu eta txantxetak gelditzen dira.
Balbula aldatzean zaratak normalean esan nahi du deskonpresio funtzioak ez duela behar bezala funtzionatzen edo aplikazioak A motako balbula bat behar du B motaren ordez. Baloi-txopinik gabe irekitzen den etaparik gabeko modeloek bat-batean askatzen dute presioa, eta horrek shock akustikoa sor dezake lerro hidraulikoetan. Zarata onartezina bada, deskonpresio-aldaera pilotatutako SL kontrol-balbula batera aldatzeak arazoa konpontzen du normalean. Bestela, lerro pilotuan zulo txiki bat gehitzeak balbularen irekiera moteldu egiten du, shock-a murrizten du, erantzun apur bat motelagoa izatearen truke.
Blokeo termikoko egoerek arazoak konpontzeko ikuspegi desberdinak behar dituzte. Sistema beroetan geldirik egon ondoren kargak mugitzea zaila egiten bazaio, litekeena da harrapatuta dagoen fluidoaren hedapenak gehiegizko presioa eragingo duela. Lan-presio arruntaren gainetik, baina pilotuaren gainjartze-ahalmenaren azpitik ezarritako erliebe termiko balbula txikiak instalatzeak hedapen termikoa ahalbidetzen du, funtzionamendu normalari eragin gabe. Bestela, tenperaturan egonkorrak diren fluido hidraulikoak erabiltzeak dilatazio termikoaren koefizienteak murrizten ditu.
Etorkizuneko garapenak eta industriaren joerak
Sistema hidraulikoen diseinatzaileek gero eta gehiago integratzen dituzte sentsoreak pilotatutako kontrol-balbularen SL osagaiekin, mantentze aurreikuspena ahalbidetzeko. Linea pilotuetako presio-transduktoreek kontrol-seinalearen indarra kontrolatzen dute, eta operadoreei ohartarazten diete pilotu-presioa maila funtzionaletatik behera degradatu aurretik. Y atakako drainatze-linean dauden kutsadura-sentsoreek partikulak metatzen hasten direnean detektatzen dute, eta blokeoa gertatu aurretik mantentze-lanak eragiten dituzte. Balbula sistema adimendun hauek planifikatu gabeko geldialdi-denbora murrizten dute, arazoak goiz atzemanez.
Ingurumen-araudiak fluido hidrauliko biodegradagarriak hartzea bultzatzen du, bereziki ekipo mugikorretan eta basogintzako aplikazioetan. Pilotu-erresistentzia-balbularen SL diseinu modernoek fluido hauek zigilatzeko material bateragarrien eta korrosioaren babes hobetuaren bidez egokitzen dituzte. VDMA 24568 eta antzeko estandarrak bio-olio aplikazioetarako balbula egokiak hautatzen laguntzen die ingeniariei. Ingurumen-kezkak hazten diren heinean, espero fluidoen kimika alternatiboekin bateragarritasun handiagoa.
Ekipo mugikorren miniaturizazio-joerek kontrol-balbula txikiago eta arinagoak eskatzen dituzte, errendimenduari uko egin gabe. Fabrikazio-teknik aurreratuek 3D inprimaketa eta doitasun-galdaketa barne, diseinu trinkoagoak ahalbidetu ditzakete. Pisua murrizteak garrantzi handia du bateria-ekipo elektriko mugikorretan, non kilogramo bakoitzak funtzionamendu-eremua eragiten baitu. Etorkizuneko pilotu-balbula SL modeloek aluminioa edo ingeniaritza plastikoak bezalako material arinagoak izan ditzakete presiorik ez duten osagaietan.
Energia-eraginkortasunaren hobekuntzak fluxu librearen noranzkoan presio-jaitsiera murriztean zentratzen da. Fluxu nominalean egungo 5 bar-eko presio jaitsierak bero bihurtzen den energia xahutua adierazten du. Fluxu-bidearen geometria optimizatuak presioaren jaitsiera erdira murriztu dezake, sistemaren eraginkortasun orokorra hobetuz. Energia-kostuak igo eta ingurumen-presioa handitu ahala, eraginkortasun-irabazi horiek ekonomikoki erakargarriagoak bihurtzen dira.
Kontrol elektronikoko sistemekin integrazioa hedatuko da ziurrenik. SL pilotu-balbulak gaur egun pilotu-seinale hidraulikoetan oinarritzen den arren, etorkizuneko bertsioek balbula pilotu elektronikoak eta balbula gorputzean zuzenean eraikitako posizio-sentsoreak izan ditzakete. Integrazio honek sistemaren arkitektura sinplifikatzen du eta kontrol-algoritmo sofistikatuagoak ahalbidetzen ditu, pilotatutako kontrol-balbulak erakargarri bihurtzen dituen sinpletasun mekanikoa eta fidagarritasuna mantenduz.
Zure aplikaziorako aukera egokia egitea
SL pilotu-balbula bat hautatzeak teknologia alternatiboen aldean zure eskakizun zehatzak arretaz ebaluatu behar ditu. Hasi identifikatzen zure aplikazioak karga estatikoa eusteko edo karga dinamikoaren kontrola behar duen. Balbula itxita dagoenean karga guztiz geldirik egon behar bada, SL pilotu-erretenzio-balbularen zero isurketa ezaugarriak aukerarik onena egiten du. Karga maiz mugitzen bada jaitsiera kontrolatutako tasekin, balbula balbula kontraesanak hobeto balio du ziurrenik.
Kontuan izan urruneko askatzeko gaitasunak zure diseinuan garrantzia duen. Eskuzko balbulen funtzionamendua onargarria den aplikazio sinpleek zuzeneko kontrol-balbulak erabil ditzakete. Operadoreek balbularen irekiera urrutitik kontrolatu behar dutenean, edo sistema automatizatuek balbularen kontrola integratu behar dutenean, SL pilotu-erretenzio-balbulak ezinbesteko urrutiko funtzionamendua eskaintzen du bere zirkuitu pilotuaren bidez. Segurtasun-gogoetak askotan baldintza hau bultzatzen du langileak eremu arriskutsuetatik urrun mantentzeak sistemaren segurtasun orokorra hobetzen duenean.
Ebaluatu zure sistemaren kutsadura kontrolatzeko gaitasunak zintzotasunez. Pilotatutako SL ereduek fluido hidrauliko garbia eta iragazketa egokia eskatzen dute. Zure aplikazioak iragazketa marjinala duten hautsez betetako inguruneetan funtzionatzen badu edo mantentze-lanak koherenteak badira, pasabide txiki gutxiago dituzten balbula mota sinpleagoak fidagarriagoak izan daitezke errendimendu-mugak izan arren. Ez hautatu balbula sofistikatuak balbula hauek behar duten garbitasuna mantendu ezin duten sistemetarako.
Emaria-tasa eta presio-eskakizunek balbula-tamainaren hautaketa murrizten dute. Neurtu benetako emari-tasa zure zirkuituan ponpa-ahalmenean fidatu beharrean, sistema gehienek ez baitute etengabe emari maximoan funtzionatzen. Zure benetako emaria kudeatzen duen balbula txikiena aukeratzeak kostua eta pisua murrizten ditu. Presio-kalifikazioak sistemaren gehienezko presioa gainditu behar du segurtasun-marjina egokiarekin, normalean espero den presioaren gainetik gutxienez ehuneko 25eko balbulak hautatuz.
Kanpoko hustuketaren eskakizunek SL modelo bat behar duzun edo SV aldaera sinpleagoa nahikoa den zehazten dute. Zure drainatze pilotua balbula nagusiaren kolektore beretik tangara itzul daiteke, barneko drainatze SV modeloek ondo funtzionatzen dute. Pilotuaren hustubidea bereizita bideratu behar denean, beharbada tankearen presioak pilotuaren funtzionamendua oztopatzen ez duela ziurtatzeko, pilotu-erreektazio-balbularen SL modeloetako kanpoko drainatze-atakuak beharrezko malgutasuna eskaintzen du.
Instalazio-espazioaren murrizketek muntaketa-estiloaren hautapenari eragiten diote. Azpiplaken muntaketak instalazio trinkoena eskaintzen du balbula anitz egokitzeko bilgailu bat diseina dezakezunean. Haridun konexioek malgutasuna eskaintzen dute birmoldaketa aplikazioetarako edo proba-baseetarako, non hainbat fabrikazioa praktikoa ez den. Neurtu eskuragarri dagoen espazioa arretaz eta berrikusi dimentsioko marrazkiak muntaketa-konfigurazio jakin batekin konprometitu aurretik.
Ondorioa
SL pilotatutako kontrol-balbulak funtzio zehatza baina garrantzitsua betetzen du urrutiko kontrolatuta, zero isurketa-karga eustea eskatzen duten sistema hidraulikoetan. Kanpoko drainatze-konfigurazioak diseinu-malgutasuna eskaintzen du SV modelo estandarrak parekatu ezin dituena, bereziki baliotsua presio pilotuaren bideraketa garrantzitsua den zirkuitu konplexuetan. Balbula horien gaitasunak eta mugak ulertzeak laguntzen die ingeniariei noiz erabili behar diren eta behar bezala mantentzeko moduari buruzko erabakiak hartzen.
Automatizazio industrialean, ekipo mugikorretan eta segurtasun-sistema kritikoetan karga estatikoko aplikazioetarako, pilotatutako kontrol-balbula SL teknologiak alternatiba sinpleagoek bat ez duten errendimendu fidagarria eskaintzen du. Kostu handiagoak eta mantentze-baldintzak justifikatzen dira zero isurketa eta urrutiko kontrola ezinbestekoak direnean. Aplikazio hain zorrotzak sarritan ondo funtzionatzen dute zuzeneko kontrol-balbulekin edo beste irtenbide sinpleago batzuekin, kostu txikiagoan.
Aukeraketa egokiak balbula-zehaztapenak sistemaren benetako eskakizunekin bat etortzea eskatzen du, tamaina nominala, presio-kalifikazioak, zigilu-materialak eta muntaketa-konfigurazioa kontuan hartuta. Bosch Rexroth-en dokumentazio tekniko zehatzak, RE 21482 katalogoa barne, balbularen tamaina zehatza lortzeko behar diren datuak eskaintzen ditu. Hyquip eta Leader Hydraulics bezalako hornitzaileek aplikazioen laguntza eta prezioak eman ditzakete eredu zehatzetarako.
Kutsadura kontrola eta aldizkako ikuskapena azpimarratzen duten mantentze-programek pilotu-erreekze-balbula SL sistemak fidagarritasunez funtzionatzen dute hamar urtez edo gehiagoz. Arazoak garatzen direnean, arazoen konponketa sistematikoak normalean konpon daitezkeen arrazoiak identifikatzen ditu, hala nola pilotu-lerroaren blokeoa edo zigiluen higadura. Balbula hauek barnean nola funtzionatzen duten ulertzeak arazoak konpontzeko askoz eraginkorragoa da.
Teknologia hidraulikoak kontrol elektronikoekin integrazio handiagoarekin eta eraginkortasun energetikoa hobetzera eboluzionatzen duen heinean, kontrol-balbula pilotudun SL diseinuak baldintza berriei erantzuteko egokitzen jarraituko du. Funtsezko funtzionamendu-printzipioa - presioa pilotua erabiltzea mekanikoki zigilatutako poppet bat askatzeko - sendoa izaten jarraitzen du eta ziurrenik sistema hidraulikoei balioko die hurrengo hamarkada askotan. Balbula hauek ondo ulertzen dituzten ingeniariek sistema hobeak diseina ditzakete eta arazoak modu eraginkorragoan konpontzeko.
