Jendeak Rexrothentzako WE 5 Norabide Kontrol Balbulari buruzko informazioa bilatzen duenean, normalean balbula honek zer egiten duen, nola funtzionatzen duen eta haien beharretara egokitzen den ulertu nahi du. WE 5 izendapenak Rexroth-en balbula-lerroan tamainako kategoria zehatz bati egiten dio erreferentzia, baina istorioa balbula-eredu bakarra baino interesgarriagoa da.

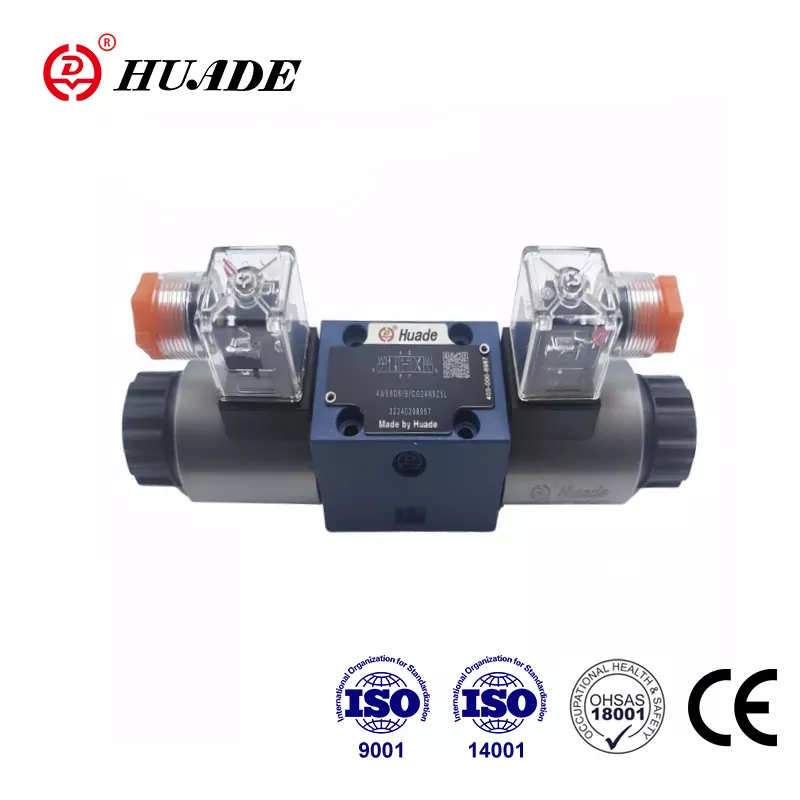

Zer da Norabide Kontrol Balbula WE 5
Rexroth-en jatorrizko WE 5 NG5 tamaina estandarrarekin eraikitako norabide-kontrol balbula bat zen. Balbula hauek fluido hidraulikoaren emaria kontrolatzen zuten presio eta emari moderatuak behar zituzten sistemetan. WE 5 tradizionalak 250 bar-eko presioa eta minutuko 14 eta 20 litro arteko emariak jasan ditzake. Urte askotan, errendimendu-maila honek ondo funtzionatu zuen sistema hidrauliko txikiagoetarako, hala nola makineria trinkoa eta ekipamendu industrial arina.
Hala ere, industria-aplikazio modernoek potentzia gehiago eta emari handiagoak eskatzen dituzte. Hortxe hartzen da garrantzitsua WE 5 Norabide Kontrol Balbularen bilakaera. Rexroth-ek 5X seriea garatu zuen, 5-.WE 10 modeloak barne hartzen dituena. Balbula berri hauek jatorrizko WE 5aren diseinu-filosofia mantentzen dute baina NG10 tamainara igotzen dira. Ondorioz, 420 bar-eko presioetan minutuko 160 litroraino eraman ditzakeen balbula bat da. Gaur egungo ingeniariek WE 5 kontrol-balbula bat bilatzen dutenean, askotan NG10 modelo hauek aukeratzen dituzte, egungo errendimendu-baldintzak betetzen dituztelako.
Norabide Kontrol Balbula WE 5 familiak ISO 4401-05 eta NFPA D05 bezalako nazioarteko estandarrak jarraitzen ditu. Normalizazio honek balbulak azpiplaka estandarretan muntatu eta beste fabrikatzaile batzuen antzeko balbulak ordezkatu ditzakete sistema osoa birdiseinatu gabe.
Nola funtzionatzen duen balbulak barruan
WE 5 norabide-kontroleko balbula baten oinarrizko egitura erraza da. Balbula-gorputzaren barruan hara eta hona mugitzen den bobina lerragarri bat dago portu desberdinak konektatzeko. Bobina posizioa aldatzen denean, elkarren artean konektatzen diren atakak aldatzen ditu. Esate baterako, bobinak P ataka (presioa) A portura konekta dezake B ataka T (tanga) atakara konektatzen duen bitartean. Bobina beste norabidean mugitzen denean, konexio horiek alderantzikatzen ditu.
Zerk eragiten du WE 5 kontrol-balbulak bobina hau mugitzen duena? Erantzuna solenoide elektromagnetikoa da. Rexroth-ek solenoide diseinu "hezea" deitzen diotena erabiltzen du. Solenoidea fluido hidraulikoaren barruan dago, bertatik urrun egon beharrean. Horrek arriskutsua dirudi, baina benetan hozte hobea eta bizitza luzeagoa eskaintzen du. Fluido hidraulikoak bobinatik beroa kentzen du, solenoidea etengabe ibiltzea ahalbidetuz, gehiegi berotu gabe.
Solenoidea itzaltzen duzunean, balbularen barruko malgukiek bobina erdiko posiziora bultzatzen dute. Malgukiaren konfigurazio ezberdinek portaera desberdinak sortzen dituzte. Konfigurazio estandarrak itzulerako malgukiak erabiltzen ditu bi aldeetan. Bertsio batzuek malguki indartsuagoak erabiltzen dituzte balbula azkarrago aldatzeko. Beste bertsio batzuek malgukiak guztiz ezabatzen dituzte aplikazio berezietarako, non bobina iraungo duen edozein posizioan egon behar duen.
WE 5 modelo askok eskuz gainditzeko funtzioa dute. Hau balbularen gainean dagoen sakagailu bat da, norbaiti bobina eskuz mugitzen uzten diona. Konfigurazioan edo arazoak konpontzean, eskuzko kontrol hau oso erabilgarria da. Sistema proba dezakezu energia elektrikoa aplikatu gabe.
Errendimendu-gaitasunak eta mugak
Directional Control Valve WE 5 sistemaren NG10 bertsio modernoek errendimendu kopuru ikaragarriak kudeatzen dituzte. Modelo estandarrak 350 bar-eko presioan funtzionatzen du, 420 bar-eko bertsio bereziekin. Fluxu-ahalmena minutuko 160 litrora iristen da DC tentsioko funtzionamenduarekin, edo 120 litro minutuko AC tentsioarekin zuzendu ondoren.
Tenperatura tartea - 30 gradu Celsius eta 80 gradu Celsius gehigarria da. Balbulak fluido hidraulikoekin funtzionatzen du, oso mehetik (2,8 milimetro koadro segundoko) eta nahiko lodiraino (500 milimetro koadro segundoko). Malgutasun honek balbula baten diseinuak hainbat aplikazio balio du.
Hala ere, errendimendu altua zenbait konturekin dator. Fluidoak balbulatik abiadura maximoan igarotzen direnean, bobinan eragiten duten indar hidraulikoak nabarmen bihurtzen dira. Indar hauek ezegonkortasuna edo bibrazioak eragin ditzakete. Hori kudeatzeko, Rexroth-ek portuetan instalatzen diren throttle kartutxoak eskaintzen ditu. Kartutxo hauek fluxua apur bat murrizten dute, eta horrek indar dinamikoak murrizten ditu eta funtzionamendua leuntzen du. Konpromisoa balbulan zehar presio jaitsiera handiagoa da, baina egonkortasun hobeak merezi du normalean.
Barne isurketa WE 5 norabideko kontrol balbula diseinuaren beste ezaugarri bat da. Bobina-balbula guztiek fluidoren bat isurtzen dute bobinatik igarota, bobinak aske mugitzeko sakea behar duelako. Ihes hori pixkanaka handitzen da balbula milaka ziklotan higatzen den heinean. Kargak denbora luzez posizioan mantendu behar dituzten aplikazioetarako, baliteke WE 5 kontrol-balbulak bakarrik eusteko indar nahikoa ez ematea. Kanpoko kontrol-balbulak gehitzeak edo zentro itxiko bobina konfigurazioa aukeratzeak arazo hau konpontzen laguntzen du.
Kontrol Elektrikoa eta Erantzun Denbora
WE 5 kontrol-balbularen alde elektrikoak industria-tentsio estandarretan funtzionatzen du. DC bertsioek 12, 24, 110 edo 220 voltio onartzen dituzte, 24 voltio ohikoena izanik. AC bertsioek zuzengailu-konektore bat behar dute korronte alternoa solenoideak behar duen korronte zuzenera bihurtzeko.
Energia-kontsumoa 17 eta 38 watt bitartekoa da modelo zehatzaren arabera. Balbulek ehuneko 100eko lan-ziklorako balio dute, hau da, etengabe energizatuta egon daitezke kalterik gabe. Etengabeko balorazio hau garrantzitsua da, sistema hidrauliko askok denbora luzez posizioa mantentzen dutelako.
Erantzun denbora hainbat faktoreren arabera aldatzen da. Solenoide estandarrek 65 eta 150 milisegundo artean behar dituzte pizteko eta 48 eta 104 milisegundo artean itzaltzeko. Garai hauek azkarrak dirudite, baina aplikazio batzuek are erantzun azkarragoa behar dute. Rexroth-ek pultsu zabalerako modulazio-kartutxoak eskaintzen ditu, aldatzeko denbora erdira murrizten dutenak. PWM kartutxo hauek solenoidearen tentsioa bizkor pultsatzen dute bobina mugimendua bizkortzen duen eredu kontrolatuan.
Beste PWM aukera batek energia-kontsumoa murrizten du abiadura hobetu beharrean. Energia murrizteko kartutxo honek bobinaren tenperatura gutxienez 30 gradu Celsius jaisten du. Tenperatura baxuagoak balbularen bizitza luzatzen du ingurune beroetan edo betebehar handiko aplikazioetan. Ingeniariek abiadura optimizatzea edo kudeaketa termikoa optimizatzea aukeratu behar dute. Norabide Kontrol Balbula WE 5 sistemak bi lehentasunetarako aukerak eskaintzen ditu.
Solenoidea itzaltzen denean, erortzen den eremu magnetikoak tentsio-punta bat sortzen du. Puntu honek elikadura-iturri berera konektatutako elektronika sentikorra kaltetu dezake. K4 solenoide estandarrek kanpoko ezabaketa-diodoak behar dituzte tentsio hori 500 voltiotik behera estutzeko. K72L solenoidearen bertsioak babes integratua du, kableatzea errazten duena eta segurtasun elektrikoaren arauak betetzen direla bermatzen duena.
Spool konfigurazio egokia aukeratzea
WE 5 Norabide Kontrol Balbula baten barruko bobinak balbulak posizio bakoitzean zer egiten duen zehazten du. Ohikoenak lau norabideko eta hiru posizioko bobinak dira. Bobina hauek lau ataka dituzte (P, T, A, B) eta hiru posizio ezberdin (ezkerrean, erdian, eskuinean).
Erdiko posizioaren portaera bereziki garrantzitsua da. "E" bobina batek lau atakak ixten ditu erdiko posizioan. Honek karga lekuan blokeatzen duen zentro itxi bat sortzen du eta ponpan presioa sortzen du. E konfigurazioak karga maximoa eusten du, baina erliebe balbula bat behar du ponpa gehiegizko presiotik babesteko.
"H" bobina batek P, A eta B atakak ixten ditu T erdiko posizioan konektatzen duen bitartean. Honek ponpa depositura deskargatzen du, eta balbula zentratuta dagoenean energia-hondakinak murrizten ditu. Karga blokeatuta geratzen da A eta B itxita daudelako, baina euste-indarra ez da E bobina batekin bezain indartsua.
"J" bobina batek P ixten du A, B eta T elkarrekin lotzen dituen bitartean erdiko posizioan. Horri esker, karga aske flotatzen da eta dilatazio termikoa depositutik ihes egiten uzten du. J konfigurazioa erabilgarria da posizio neutroan erraz mugitu behar duten sistemetarako edo tenperatura aldaketengatik presio-pilaketa saihesteko.
Bobina mota okerra aukeratzeak arazoak sortzen ditu. Esate baterako, igogailu bertikaleko aplikazio batean H bobina erabiltzeak karga poliki-poliki jaisten utzi dezake barne-ihesaren ondorioz. E spool batek hobeto eutsiko lioke. Bestalde, aske mugitu behar duen ardatz horizontalean E bobina erabiltzeak sistema zurrun sentituko luke eta energia xahutuko luke. Zure aplikazioa ulertzeak WE 5 norabideko kontrol-balbularen konfigurazio egokia hautatzen lagunduko dizu.
Instalazio eta Mantentze-gogoetak

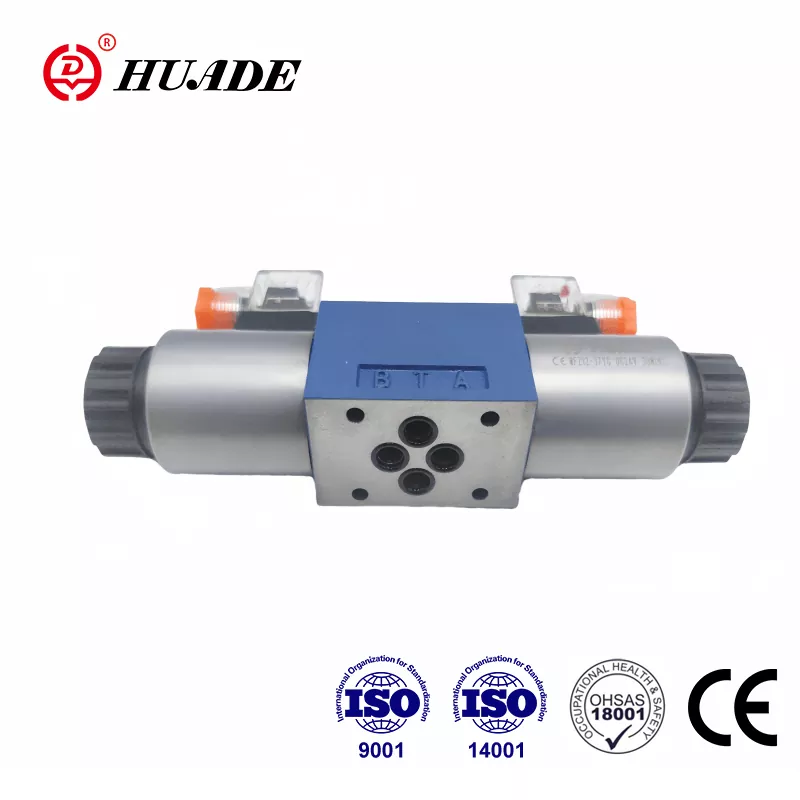

WE 5 Norabide Kontrol Balbula bat instalatzeak funtsezko puntu batzuei arreta eskatzen die. Balbula ISO 4401-05 arauak bete behar dituen azpiplaka batean muntatzen da. Rexroth azpiplakek pieza-zenbaki zehatzak dituzte eta bereizita eskatu behar dira. Balbula instalatu aurretik, ziurtatu azpiplaka garbi dagoela eta behar bezala instalatuta dagoela manifold edo blokean.
Konexio elektrikoek DIN EN 175301-803 konektore estandarrak erabiltzen dituzte. Konektorea 90 gradu biratu daiteke alanbreak bideratzeko behar ezberdinetara egokitzeko. Konektore batzuek AC funtzionamendurako zuzengailu integratuak dituzte, eta beste batzuek, berriz, LED adierazleak gehitzen dituzte solenoidearen egoera bisualki berresteko.
Jariakinen garbitasuna jende gehienak uste baino garrantzitsuagoa da. WE 5 norabide-kontroleko balbularen barruko tarteak mikrometro batzuk baino ez ditu neurtzen. Kutsadura-partikulek bobina traba dezakete, balbula itsatsi edo mugi ez dadin eraginez. Gomendagarria da 25 mikrometro edo finagora iragaztea. Iragazkien ohiko mantentze-lanak balbula arazo gehienak saihesten ditu.
Balbulak mineralean oinarritutako olio hidraulikoekin eta hainbat fluido biodegradagarriekin funtzionatzen du. Zigiluen materialak NBR (nitrilo) olio estandarretan edo FKM (Viton) fluido sintetikoetarako eta tenperatura altuetarako daude. Ziurtatu zigiluen materiala zure sistemako fluidoarekin bat datorrela.
Mantentzea nahiko erraza da. Solenoide bobinak ordezka daitezke balbula sistematik kendu gabe. Egiaztatu bobinaren erresistentzia aldian-aldian degradazioa detektatzeko, hutsegitea gertatu aurretik. Balbula poliki-poliki erantzuten hasten bada edo mugitzen ez badu, kutsadura da kausa seguruena. Sistema garbitzeak eta iragazkiak ordezkatzeak arazoa konpontzen du normalean. Higatutako barne osagaiak benetako Rexroth ordezko piezak ordez daitezke, normalean ekoiztu eta hamar urtez eskuragarri daudenak.
Erosketa Erabakia hartzea
WE 5 edo bere NG10 baliokide modernoa erostea erabakitzen duzunean, hainbat faktorek eragina dute aukeran. Lehenik eta behin, egiaztatu zure fluxua eta presio baldintzak. Presio moderatuan minutuko 20 litro baino gutxiago behar badituzu, nahikoa izan daiteke NG5 tamaina tradizionala. Errendimendu handiagoa lortzeko, 5X serieko NG10 modeloak egungo estandarra dira.
Bigarrenik, kontuan hartu zure instalazioan dagoen tentsio elektrikoa. 24 voltioko DC bertsioa automatizazio industrialean ohikoena da, 110 edo 220 voltioko aukerak eskualde eta aplikazio ezberdinetara egokitzen diren bitartean.
Hirugarrenik, ebaluatu funtzio bereziak behar dituzun ala ez, hala nola aldakuntza azkarra, energia murriztea edo posizioaren monitorizazioa. Aukera hauek kostua gehitzen dute baina benetako onurak ematen dituzte aplikazio zorrotzetan.
Prezioa nabarmen aldatzen da zehaztapenen eta hornitzailearen arabera. Banatzaile eta hornitzaile industrial baimenduek balbula hauek eramaten dituzte, sarritan laguntza teknikoarekin aukeraketan laguntzeko. Erosketa ugariek bolumen-deskontuak izateko eskubidea dute normalean. Rexroth katalogo ofizialak zehaztapen zehatzak eta eskaera-kodeak eskaintzen ditu balbula egokia lortzen duzula ziurtatzeko.
Hornitzaile alternatiboek balbula bateragarriak eskaintzen dituzte prezio baxuagoetan, baina bateragarritasuna eta fidagarritasuna alda daitezke. Aplikazio kritikoetarako, benetako Rexroth balbulek epe luzerako balio hobea eskaintzen dute errendimendu koherentearen eta piezen erabilgarritasunaren bidez.
Aplikazio praktikoak eta arrakasta-faktoreak
WE 5-ek eta bere ondorengoek hainbat aplikaziotan aurkitzen dituzte etxebizitzak. Injekzio-makinek moldeen besarkadak eta kanporatzaileak kontrolatzeko erabiltzen dituzte. Sistema robotikoak horietan oinarritzen dira mugimenduaren kontrol zehatza lortzeko. Orga jasotzaileak haien menpe daude gidatzeko eta igotzeko funtzioetarako. Metalak konformatzeko prentsak, makina-erremintak eta materialak manipulatzeko ekipoek balbula hauek dituzte.
WE 5 edozein norabide-kontrol-balbularen arrakasta balbula aplikazioaren eskakizunekin bat etortzearen araberakoa da. Fluxu handiko aplikazioek throttle kartutxoak behar dituzte egonkortasuna mantentzeko. Tenperatura altuko inguruneek energia murrizteko solenoideei etekina ateratzen diete. Karga eusteko aplikazioek zentro itxiko bobinak eta, agian, kanpoko kontrol-balbulak behar dituzte.
Sistema elektrikoak tentsio egokia eman behar du eta tentsio-punten aurkako babesa izan behar du. Sistema hidraulikoaren diseinuak balbula bidezko presio-jaitsierak kontuan hartu behar ditu eta iragazketa egokia eman behar du.
Aldizkako mantentze-lanak balbularen bizitza luzatzen du eta ustekabeko geldialdiak saihesten ditu. Praktika sinpleek, esaterako, iragazkien egoera kontrolatzea, kanpoko ihesak egiaztatzea eta solenoidearen erantzuna probatzea sistema fidagarrian funtzionatzen dute.
Jatorrizko WE 5etik 5X serie modernorako bilakaerak osagai hidrauliko industrialak nola aurreratzen diren erakusten du behar aldakorrak asetzeko. Ondarea eta egungo gaitasunak ulertzeak ingeniariei erabakiak hartzen laguntzen die WE 5 Norabide-kontrol-balbularen aldaerak beren aplikazioari ondoen balio dionari buruz. Hautaketa, instalazio eta mantentze egokiekin, balbula hauek urteetako zerbitzu fidagarria eskaintzen dute industria-ingurune zorrotzetan.
